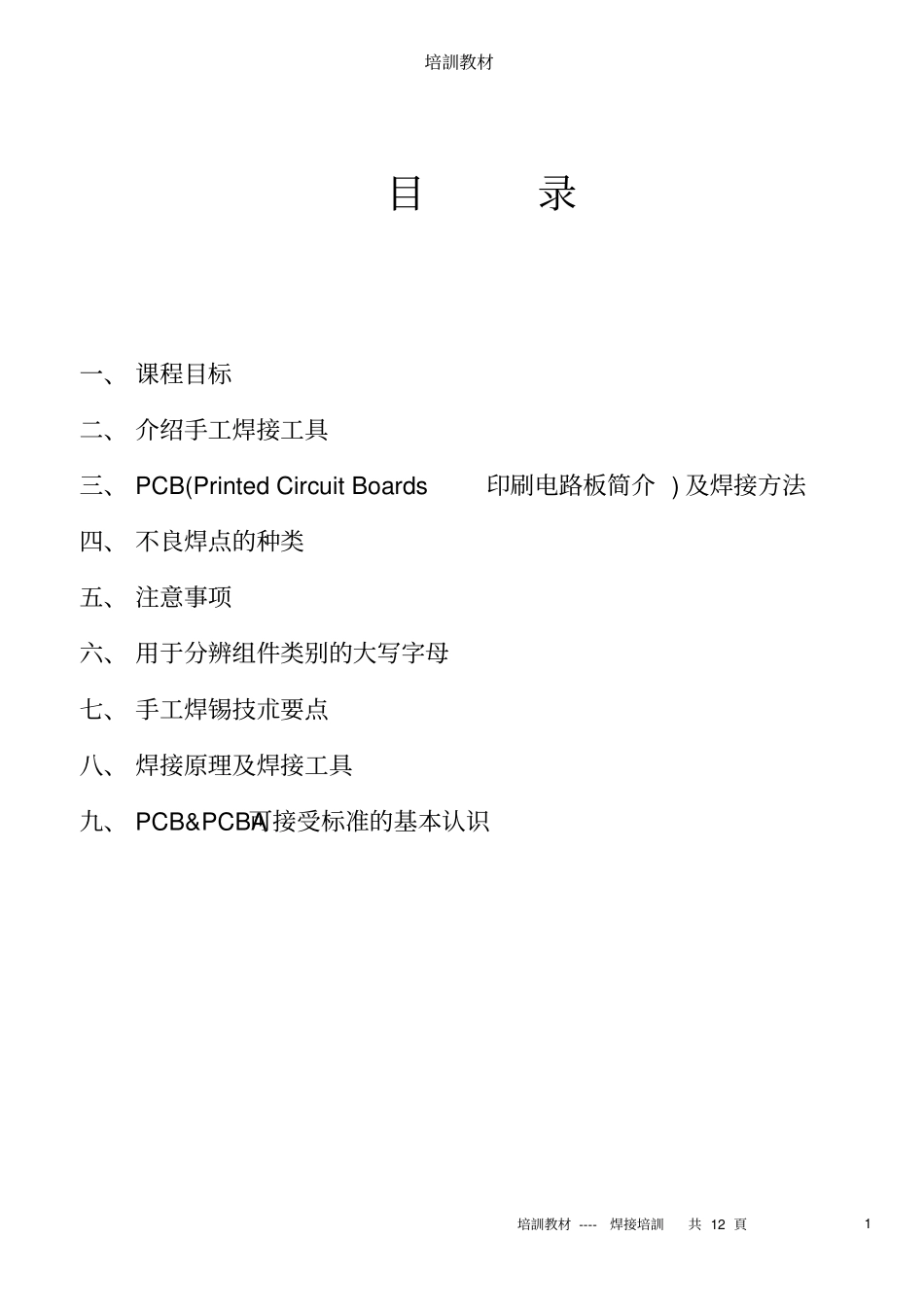

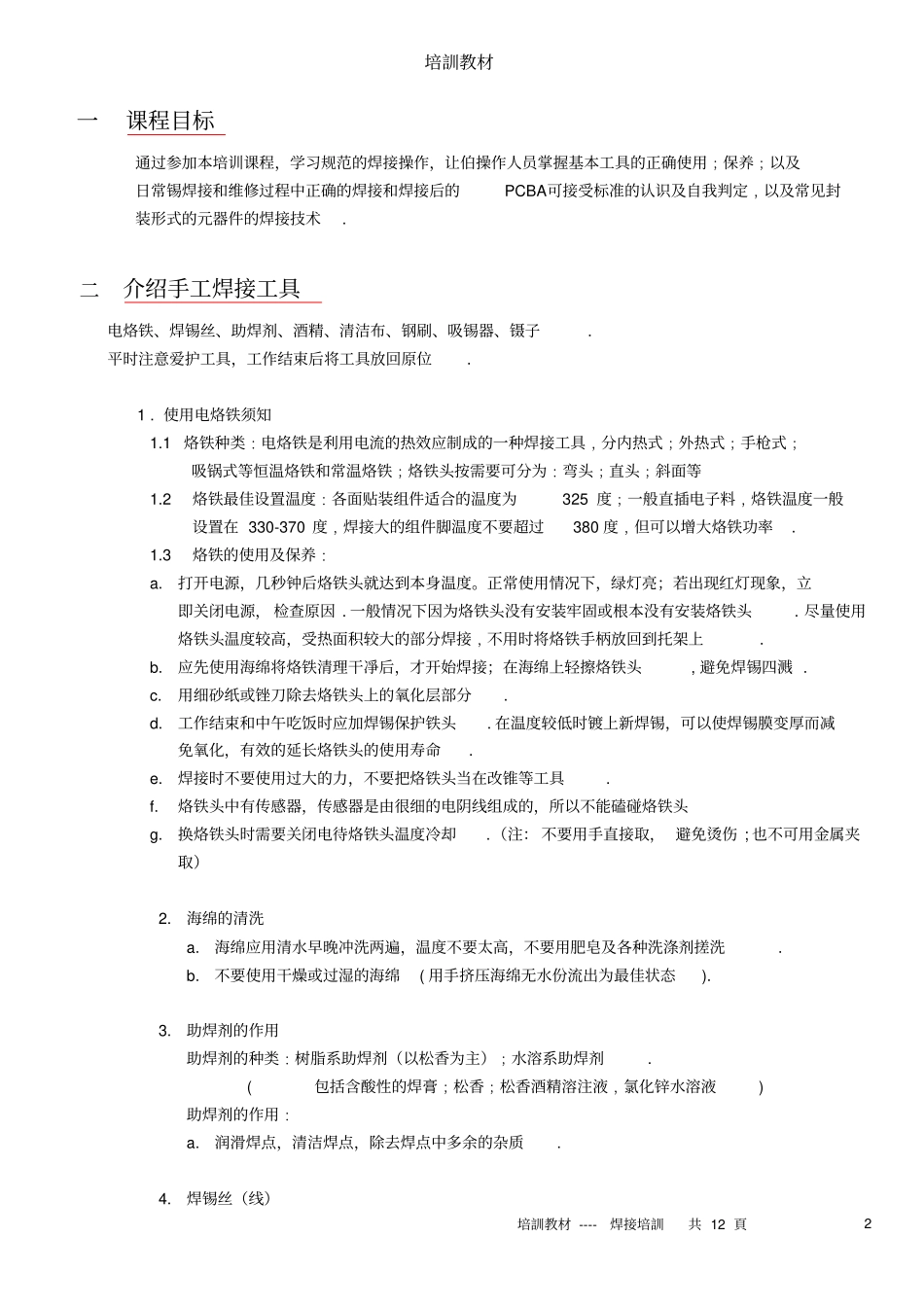

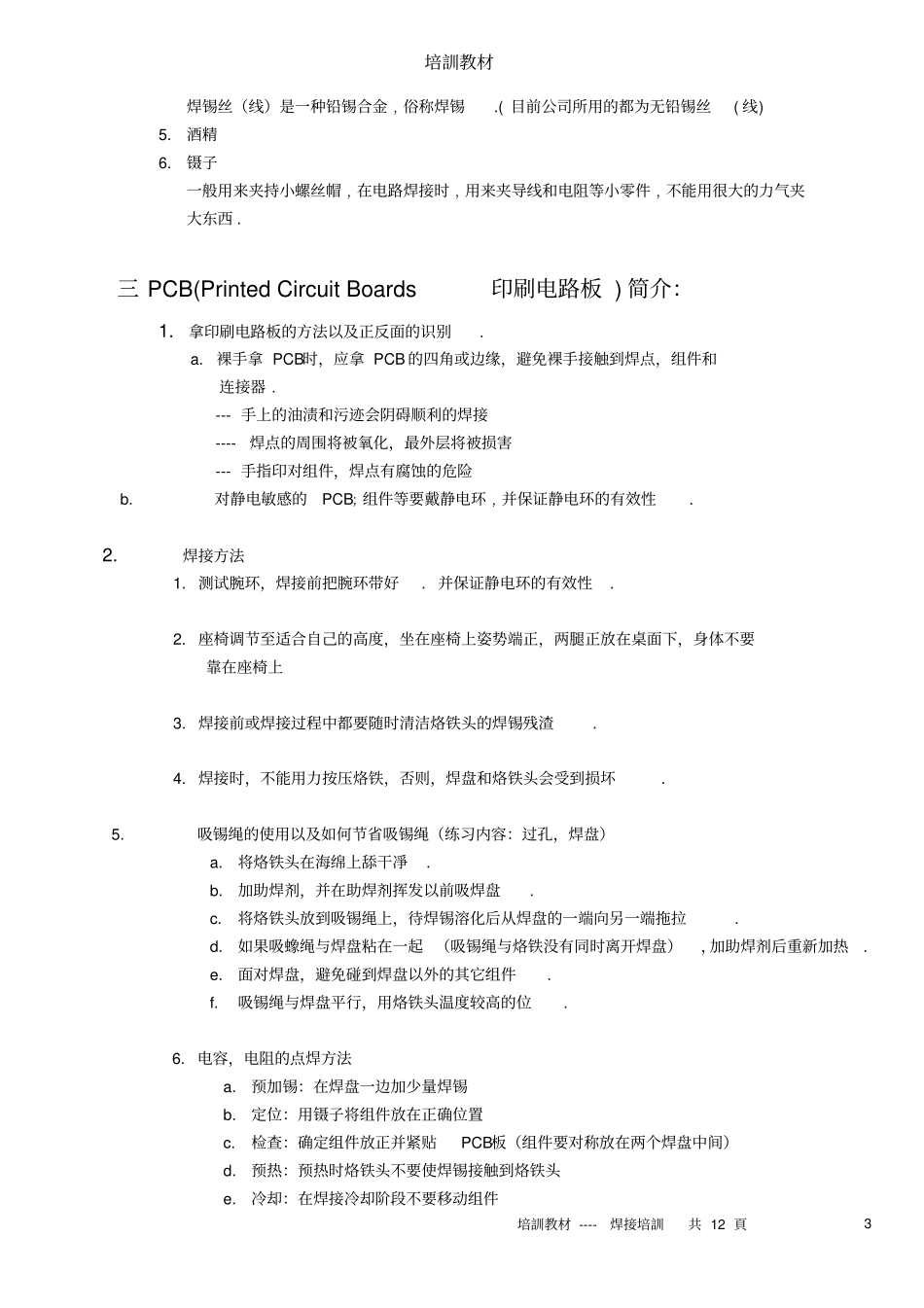

培訓教材培訓教材----焊接培訓共12頁1目录一、课程目标二、介绍手工焊接工具三、PCB(PrintedCircuitBoards印刷电路板简介)及焊接方法四、不良焊点的种类五、注意事项六、用于分辨组件类别的大写字母七、手工焊锡技朮要点八、焊接原理及焊接工具九、PCB&PCBA可接受标准的基本认识培訓教材培訓教材----焊接培訓共12頁2一课程目标通过参加本培训课程，学习规范的焊接操作，让伯操作人员掌握基本工具的正确使用﹔保养﹔以及日常锡焊接和维修过程中正确的焊接和焊接后的PCBA可接受标准的认识及自我判定﹐以及常见封装形式的元器件的焊接技术.二介绍手工焊接工具电烙铁、焊锡丝、助焊剂、酒精、清洁布、钢刷、吸锡器、镊子.平时注意爱护工具，工作结束后将工具放回原位.1.使用电烙铁须知1.1烙铁种类﹕电烙铁是利用电流的热效应制成的一种焊接工具﹐分内热式﹔外热式﹔手枪式﹔吸锅式等恒温烙铁和常温烙铁﹔烙铁头按需要可分为﹕弯头﹔直头﹔斜面等1.2烙铁最佳设置温度﹕各面贴装组件适合的温度为325度﹔一般直插电子料﹐烙铁温度一般设置在330-370度﹐焊接大的组件脚温度不要超过380度﹐但可以增大烙铁功率.1.3烙铁的使用及保养﹕a.打开电源，几秒钟后烙铁头就达到本身温度。正常使用情况下，绿灯亮；若出现红灯现象，立即关闭电源，检查原因.一般情况下因为烙铁头没有安装牢固或根本没有安装烙铁头.尽量使用烙铁头温度较高，受热面积较大的部分焊接﹐不用时将烙铁手柄放回到托架上.b.应先使用海绵将烙铁清理干凈后，才开始焊接；在海绵上轻擦烙铁头,避免焊锡四溅.c.用细砂纸或锉刀除去烙铁头上的氧化层部分.d.工作结束和中午吃饭时应加焊锡保护铁头.在温度较低时镀上新焊锡，可以使焊锡膜变厚而减免氧化，有效的延长烙铁头的使用寿命.e.焊接时不要使用过大的力，不要把烙铁头当在改锥等工具.f.烙铁头中有传感器，传感器是由很细的电阴线组成的，所以不能磕碰烙铁头g.换烙铁头时需要关闭电待烙铁头温度冷却.（注：不要用手直接取，避免烫伤;也不可用金属夹取）2.海绵的清洗a.海绵应用清水早晚冲洗两遍，温度不要太高，不要用肥皂及各种洗涤剂搓洗.b.不要使用干燥或过湿的海绵(用手挤压海绵无水份流出为最佳状态).3.助焊剂的作用助焊剂的种类﹕树脂系助焊剂（以松香为主）﹔水溶系助焊剂.(包括含酸性的焊膏﹔松香﹔松香酒精溶注液﹐氯化锌水溶液)助焊剂的作用﹕a.润滑焊点，清洁焊点，除去焊点中多余的杂质.4.焊锡丝（线）培訓教材培訓教材----焊接培訓共12頁3焊锡丝（线）是一种铅锡合金﹐俗称焊锡.(目前公司所用的都为无铅锡丝(线)5.酒精6.镊子一般用来夹持小螺丝帽﹐在电路焊接时﹐用来夹导线和电阻等小零件﹐不能用很大的力气夹大东西.三PCB(PrintedCircuitBoards印刷电路板)简介：1.拿印刷电路板的方法以及正反面的识别.a.裸手拿PCB时，应拿PCB的四角或边缘，避免裸手接触到焊点，组件和连接器.---手上的油渍和污迹会阴碍顺利的焊接----焊点的周围将被氧化，最外层将被损害---手指印对组件，焊点有腐蚀的危险b.对静电敏感的PCB﹔组件等要戴静电环﹐并保证静电环的有效性.2.焊接方法1.测试腕环，焊接前把腕环带好.并保证静电环的有效性.2.座椅调节至适合自己的高度，坐在座椅上姿势端正，两腿正放在桌面下，身体不要靠在座椅上3.焊接前或焊接过程中都要随时清洁烙铁头的焊锡残渣.4.焊接时，不能用力按压烙铁，否则，焊盘和烙铁头会受到损坏.5.吸锡绳的使用以及如何节省吸锡绳（练习内容：过孔，焊盘）a.将烙铁头在海绵上舔干凈.b.加助焊剂，并在助焊剂挥发以前吸焊盘.c.将烙铁头放到吸锡绳上，待焊锡溶化后从焊盘的一端向另一端拖拉.d.如果吸蟓绳与焊盘粘在一起（吸锡绳与烙铁没有同时离开焊盘），加助焊剂后重新加热.e.面对焊盘，避免碰到焊盘以外的其它组件.f.吸锡绳与焊盘平行，用烙铁头温度较高的位.6.电容，电阻的点焊方法a.预加锡：在焊盘一边加少量焊锡b.定位：用镊子将组件放在正确位置c.检查：确定组件放正并紧贴PCB板（组件要对称放在两个焊盘中间）d.预热：预热时烙铁头不要使焊锡接触到烙铁头e.冷却：在焊接冷却阶段不要移动组件培訓教材培訓教材----焊接培訓共12頁4f.完...
