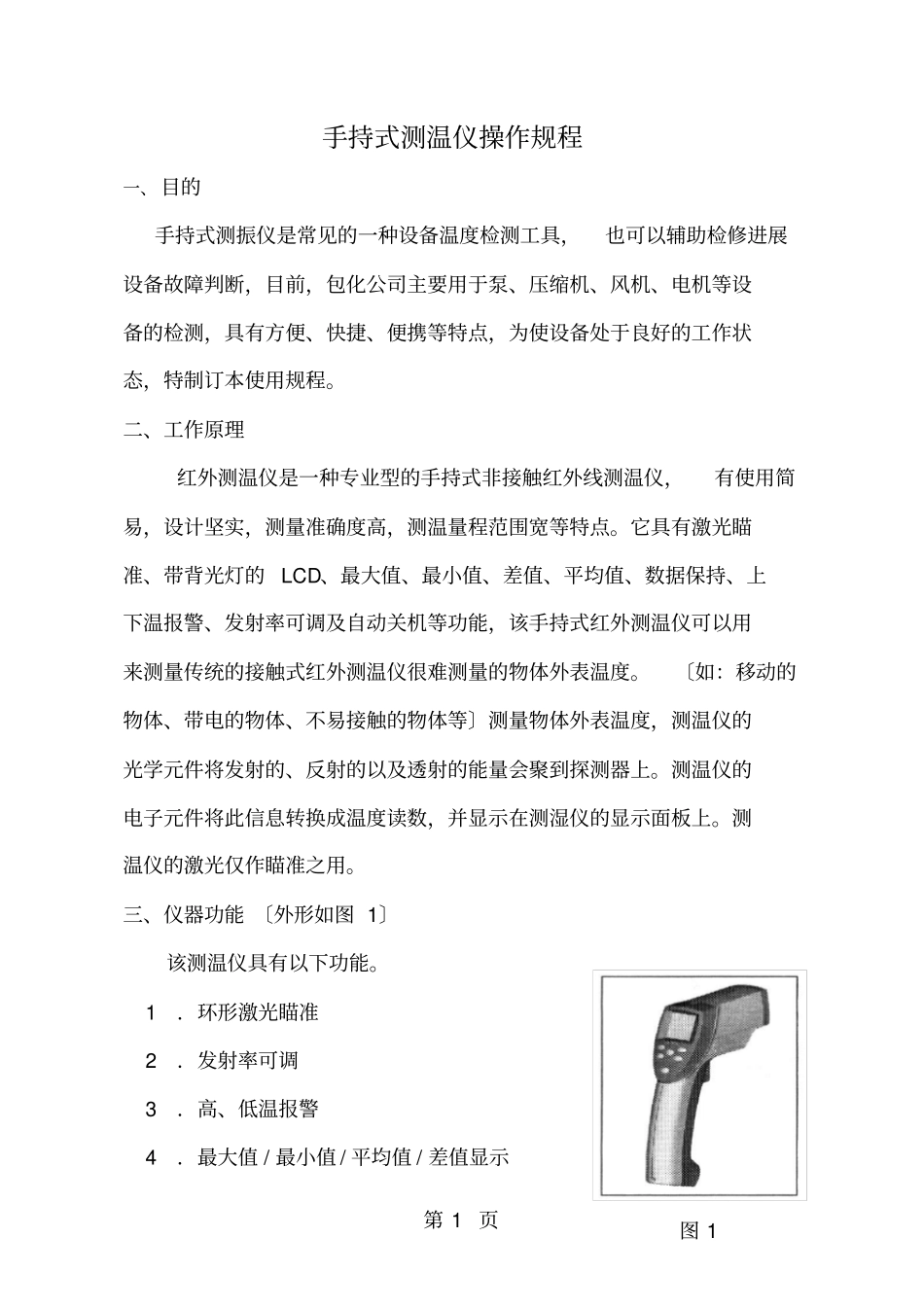

第1页手持式测温仪操作规程一、目的手持式测振仪是常见的一种设备温度检测工具,也可以辅助检修进展设备故障判断,目前,包化公司主要用于泵、压缩机、风机、电机等设备的检测,具有方便、快捷、便携等特点,为使设备处于良好的工作状态,特制订本使用规程。二、工作原理红外测温仪是一种专业型的手持式非接触红外线测温仪,有使用简易,设计坚实,测量准确度高,测温量程范围宽等特点。它具有激光瞄准、带背光灯的LCD、最大值、最小值、差值、平均值、数据保持、上下温报警、发射率可调及自动关机等功能,该手持式红外测温仪可以用来测量传统的接触式红外测温仪很难测量的物体外表温度。〔如:移动的物体、带电的物体、不易接触的物体等〕测量物体外表温度,测温仪的光学元件将发射的、反射的以及透射的能量会聚到探测器上。测温仪的电子元件将此信息转换成温度读数,并显示在测湿仪的显示面板上。测温仪的激光仅作瞄准之用。三、仪器功能〔外形如图1〕该测温仪具有以下功能。1.环形激光瞄准2.发射率可调3.高、低温报警4.最大值/最小值/平均值/差值显示图1第2页5.数据存储6.扳机锁定7.背景光显示8.接触探针插孔9.硬盒和腕带四、操作使用方法握住仪表手柄将红外线感温器对准被测物体。仪表能自动补偿环境温度变化时引起的误差,但当测量环境温度变化太大或者先测量过一个高温再去测一个低温的物体时,仪表需要在一个稳定的环境中进展30分钟的热平衡,才能进展下一次的测量。扣动扳机以开机测量。如果电量充足显示器会亮,假设不亮或电池能量缺乏显示那么请更换电池;释放扳机LCD显示屏将出现“HOLD〞表示以示数据已经记录.在HOLD模式下,按UP键可启动或者关闭激光,按DOWN键那么可启动或者关闭背光;放开扳机大约7秒后仪表将自动关机.(除非该仪表被锁定),要测量温度,请将测温仪对准物体并扣动扳机。务必考虑距离和测量点的比例和视物。激光只作瞄准之用。环形激光瞄准〔如图2〕环形激光为八个激光点形成的环状激光,环形区域为被测区域,在光线较暗的条件下,会有更高的光点出现在激光环的周围,这些光点不能用于瞄准目标,只能用激光环来瞄准。图2第3页用户界面显示〔如图3〕A〕背景光标准B〕C/F标志C〕高、低温报警标志D〕温度最大值MAX、最小值MIN、差值DIF、平均值AVG、高温报警值HAL、低温报警值LAL。E〕MAX、MIN、DIF、AVG、HAL、LAL、PRBF〕LOG图标表示数据存储模式G〕当前温度值H〕SCAN或HOLD标志I〕发射率标志和发射率值J〕电池缺乏,锁定和激光开启标志按钮〔如图4〕A〕SET按钮〔设置高温、低温报警和发射率〕B〕向上向下按钮C〕MODE按钮〔用于设置各种功能〕D〕激光/背景光开/闭按钮〔扣动扳机按下按钮以激活激光/背景光〕E〕LOG按钮〔用于存储数据〕在SCAN〔读数随时变动〕模式,LCD屏显示当前温度〔G〕和已选的模式功能〔D,E〕是摄氏还是华氏〔B〕。当释放扳机后,仪器会保持最后读数7秒;并且标志图3图4图5第4页“HOLD〞也会出现〔H〕。当电池缺乏时,电池图标就会显示,但仪器仍可继续使用;当电池耗尽时,屏幕就会无显示,仪器也不再使用。要激活激光和背景光,扣动扳机,按下激光/背景按钮〔4〕,按一次激光背景光,按二次激活激光和背景光,按三次使它们都关闭。4.8C/F开关:锁定仪器更换电池〔如图5〕要翻开仪器手柄,按动扳机旁的按钮,然后向仪器上方位。要转换°C/°F,将顶部的开关〔A〕板到正确位置。要锁定仪器以便进展测量,将按钮开关〔B〕扳到下边。当仪器锁定时扣动扳机,激光和背景光假设在激活状态就会开启,当仪器锁定时释放扳机,激光就会关闭,但是背景光仍然开着,除非按激光/背景光按钮才会关闭。当你想用扳机测量时,要将锁定开关关掉。定位热点或冷点〔如图6〕要找到热点或冷点,将测温仪指向目标区域,然后在这块区域上下扫描直到定位好热点或冷点。4.10视场〔如图7〕确保目标要比测点大,目标越小,就应当越靠近目标。当测量精度要求很高时,要确保目标不小于测点的两倍。4.11发射率发射率描述了材料辐射能量的特性。大多数有机材料和涂有油漆或氧化的外表具有的发射率〔在测温仪中预先设定。〕测量发亮或抛光的金属图6图7第5页...
