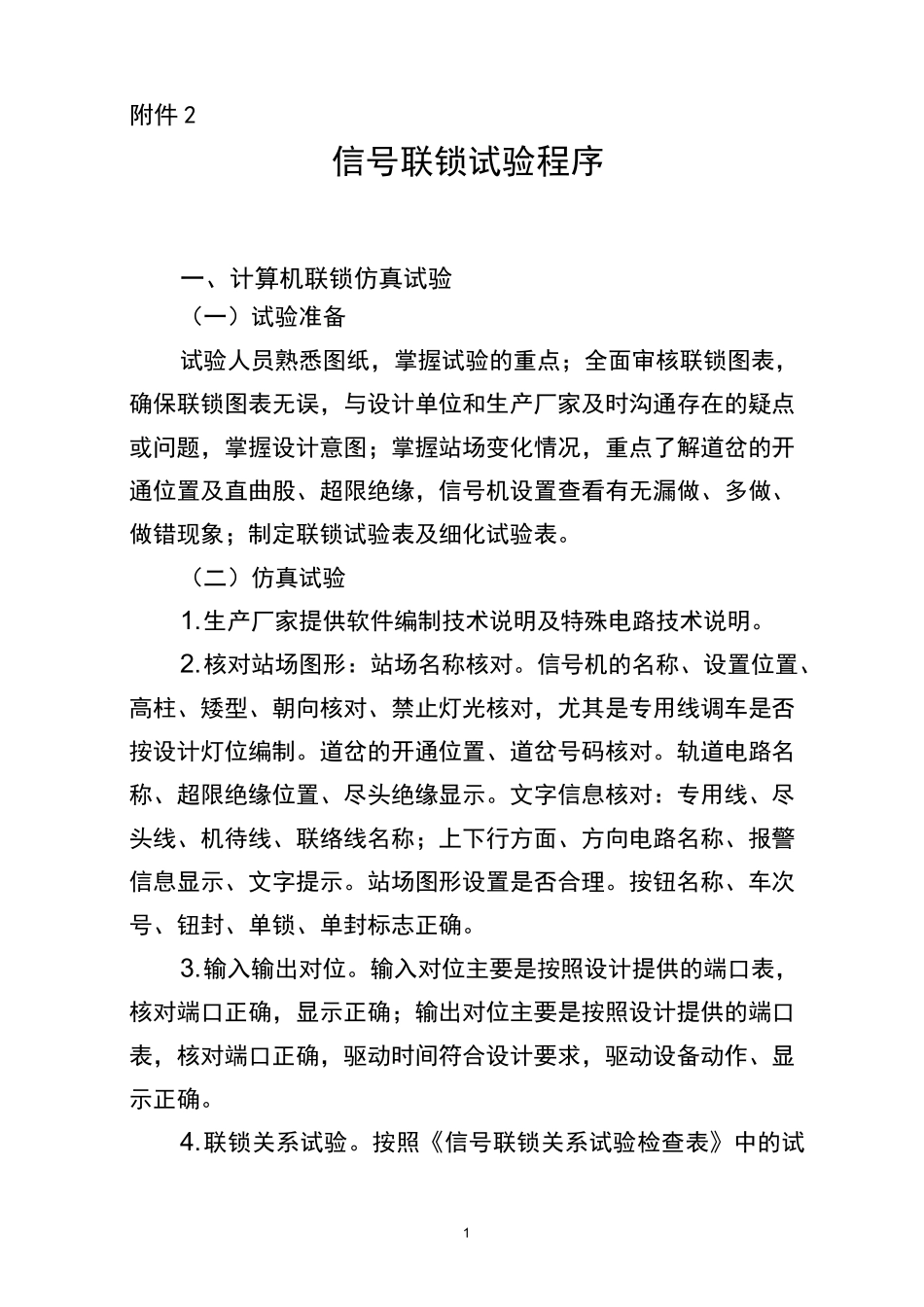

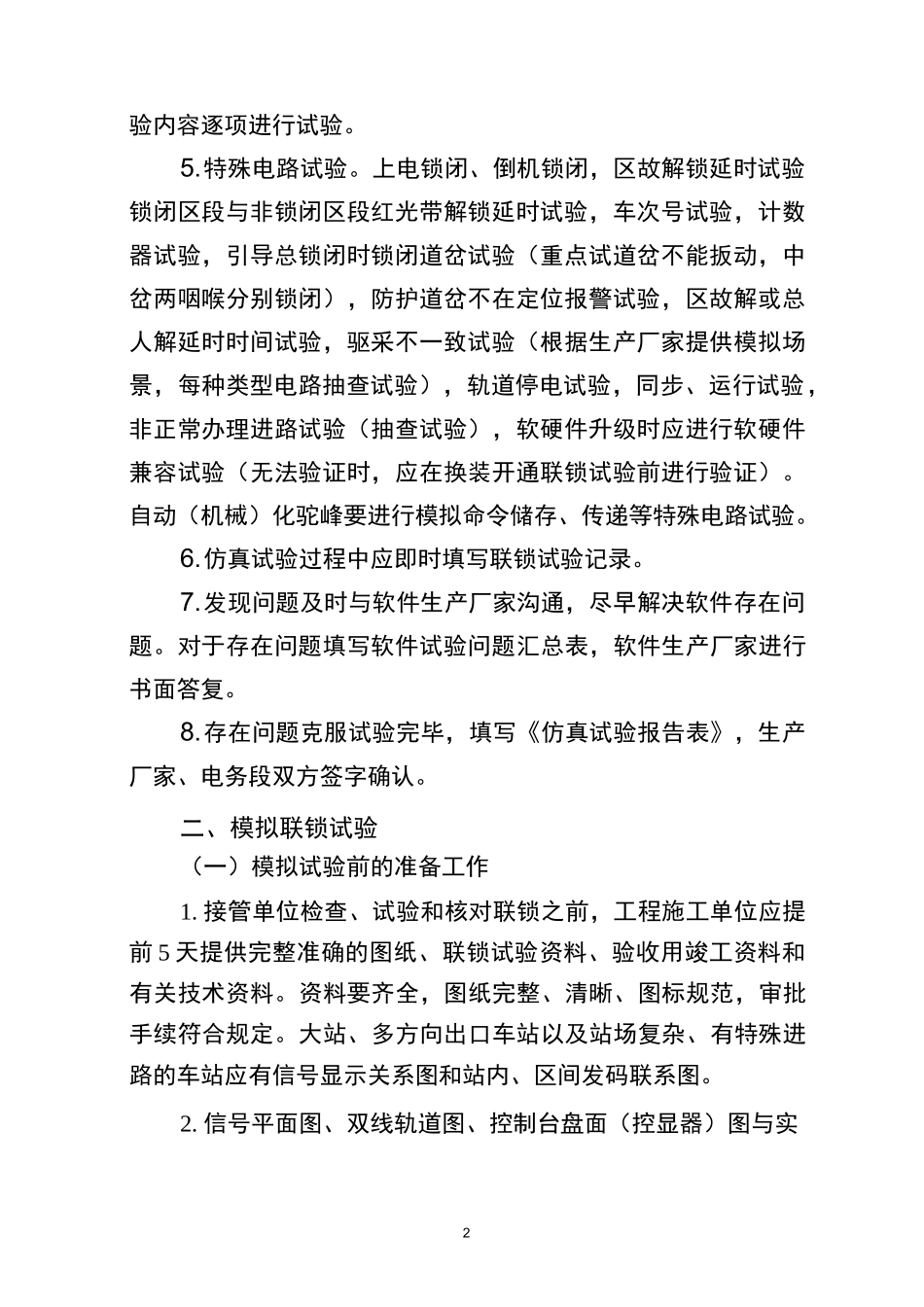

1附件2信号联锁试验程序一、计算机联锁仿真试验（一）试验准备试验人员熟悉图纸，掌握试验的重点；全面审核联锁图表，确保联锁图表无误，与设计单位和生产厂家及时沟通存在的疑点或问题，掌握设计意图；掌握站场变化情况，重点了解道岔的开通位置及直曲股、超限绝缘，信号机设置查看有无漏做、多做、做错现象；制定联锁试验表及细化试验表。（二）仿真试验1.生产厂家提供软件编制技术说明及特殊电路技术说明。2.核对站场图形：站场名称核对。信号机的名称、设置位置、高柱、矮型、朝向核对、禁止灯光核对，尤其是专用线调车是否按设计灯位编制。道岔的开通位置、道岔号码核对。轨道电路名称、超限绝缘位置、尽头绝缘显示。文字信息核对：专用线、尽头线、机待线、联络线名称；上下行方面、方向电路名称、报警信息显示、文字提示。站场图形设置是否合理。按钮名称、车次号、钮封、单锁、单封标志正确。3.输入输出对位。输入对位主要是按照设计提供的端口表，核对端口正确，显示正确；输出对位主要是按照设计提供的端口表，核对端口正确，驱动时间符合设计要求，驱动设备动作、显示正确。4.联锁关系试验。按照《信号联锁关系试验检查表》中的试2验内容逐项进行试验。5.特殊电路试验。上电锁闭、倒机锁闭，区故解锁延时试验锁闭区段与非锁闭区段红光带解锁延时试验，车次号试验，计数器试验，引导总锁闭时锁闭道岔试验（重点试道岔不能扳动，中岔两咽喉分别锁闭），防护道岔不在定位报警试验，区故解或总人解延时时间试验，驱采不一致试验（根据生产厂家提供模拟场景，每种类型电路抽查试验），轨道停电试验，同步、运行试验，非正常办理进路试验（抽查试验），软硬件升级时应进行软硬件兼容试验（无法验证时，应在换装开通联锁试验前进行验证）。自动（机械）化驼峰要进行模拟命令储存、传递等特殊电路试验。6.仿真试验过程中应即时填写联锁试验记录。7.发现问题及时与软件生产厂家沟通，尽早解决软件存在问题。对于存在问题填写软件试验问题汇总表，软件生产厂家进行书面答复。8.存在问题克服试验完毕，填写《仿真试验报告表》，生产厂家、电务段双方签字确认。二、模拟联锁试验（一）模拟试验前的准备工作1.接管单位检查、试验和核对联锁之前，工程施工单位应提前5天提供完整准确的图纸、联锁试验资料、验收用竣工资料和有关技术资料。资料要齐全，图纸完整、清晰、图标规范，审批手续符合规定。大站、多方向出口车站以及站场复杂、有特殊进路的车站应有信号显示关系图和站内、区间发码联系图。2.信号平面图、双线轨道图、控制台盘面（控显器）图与实3际站场核对。逐一核对道岔、股道编号、允许接发车方向，轨道区段名称、绝缘安装位置，信号机名称、位置、型号。特别是侵限绝缘、安全线保护道岔、坡道延续进路、专用线信号机等。3.联锁进路表核对。在信号平面图核对正确的基础上，根据信号平面图对联锁进路表全面核对。（1）进路与站场相符。（2）进路中检查的道岔、轨道、敌对信号、敌对进路等条件正确。（3）计算机联锁车站联锁进路必须符合联锁表的规定，不得存在联锁表规定进路以外的任何进路（长调车进路除外）。4.有码序及显示关系的进路上道岔的直侧向情况检查。5.各类电源对系统影响范围试验。（二）室内设备模拟联锁试验1.模拟试验须按照《电气集中联锁试验技术条件》、《计算机联锁技术条件》和《铁路信号维护规则》中的要求执行。2.设备对位。设备型号、安装位置、配线及配线端子编号须与图纸相符。3.模拟条件核对。施工单位应提供模拟条件示意图，电务段应根据示意图、逐项核对，确认模拟条件合理、正确，模拟盘及接配线准确无误后方可进行模拟联锁试验。4.单项设备核对（1）道岔：控制台（控显器）按钮、控制台（控显器）表示灯、组合架继电器位置（定、反位状态）一致，与图纸相符。4（2）轨道电路：控制台（控显器）表示、组合架继电器位置及状态一致，与图纸相符。按照轨道电路调整表，核对轨道电路设置配线正确。（3）信号机：控制台（控显器）按钮、控制台（控显器）表示灯、组合架继电器位置及状态一致，与图纸相符。（4）人解盘与实际相符。（5）控制台（控显...
