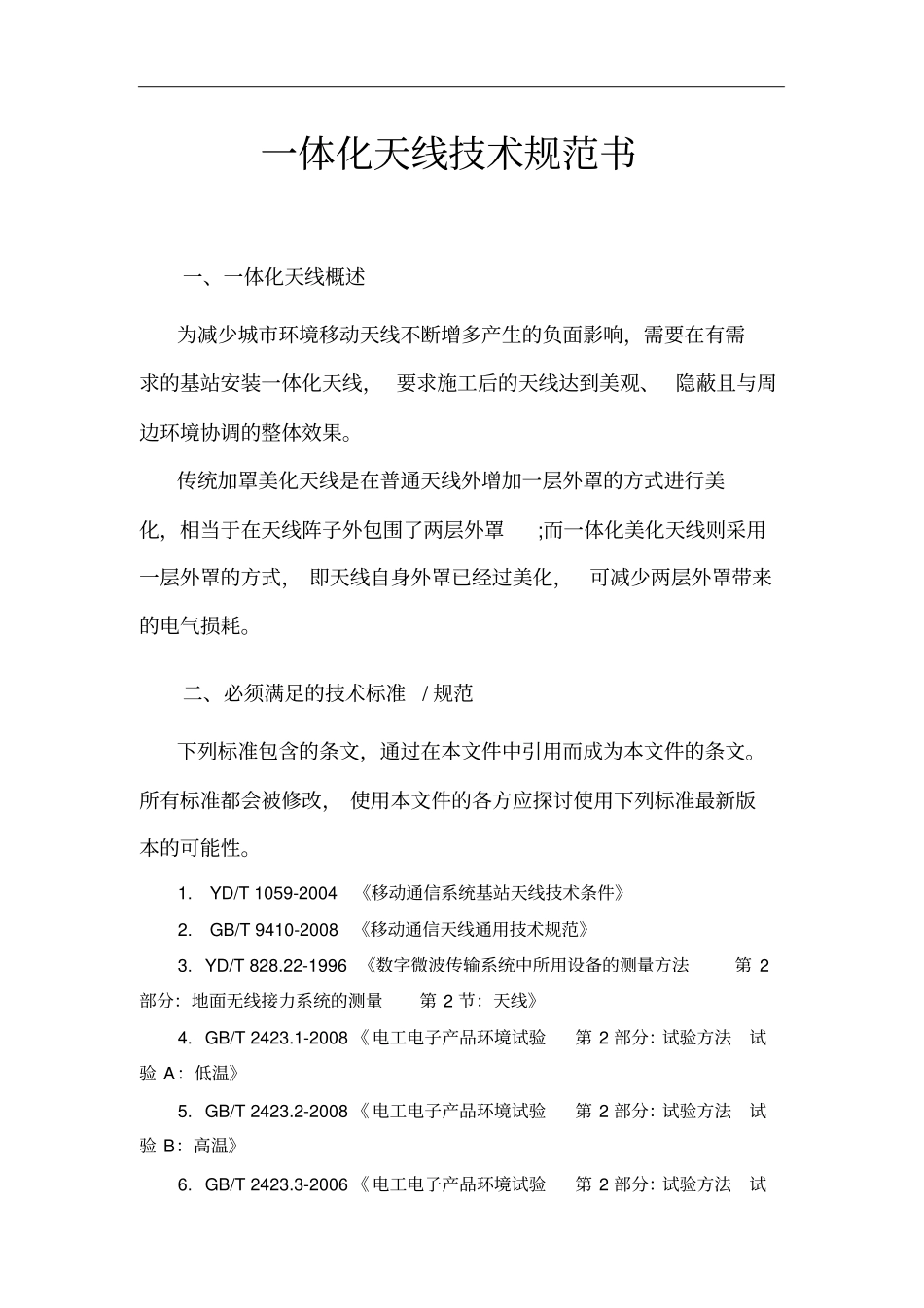

一体化天线技术规范书一、一体化天线概述为减少城市环境移动天线不断增多产生的负面影响，需要在有需求的基站安装一体化天线，要求施工后的天线达到美观、隐蔽且与周边环境协调的整体效果。传统加罩美化天线是在普通天线外增加一层外罩的方式进行美化，相当于在天线阵子外包围了两层外罩;而一体化美化天线则采用一层外罩的方式，即天线自身外罩已经过美化，可减少两层外罩带来的电气损耗。二、必须满足的技术标准/规范下列标准包含的条文，通过在本文件中引用而成为本文件的条文。所有标准都会被修改，使用本文件的各方应探讨使用下列标准最新版本的可能性。1.YD/T1059-2004《移动通信系统基站天线技术条件》2.GB/T9410-2008《移动通信天线通用技术规范》3.YD/T828.22-1996《数字微波传输系统中所用设备的测量方法第2部分：地面无线接力系统的测量第2节：天线》4.GB/T2423.1-2008《电工电子产品环境试验第2部分：试验方法试验A：低温》5.GB/T2423.2-2008《电工电子产品环境试验第2部分：试验方法试验B：高温》6.GB/T2423.3-2006《电工电子产品环境试验第2部分：试验方法试验Cab：恒定湿热试验》7.GB/T2423.5-1995《电工电子产品环境试验第2部分：试验方法试验Ea和导则：冲击》8.GB/T2423.6-1995《电工电子产品环境试验第2部分：试验方法试验Eb和导则：碰撞》9.GB/T2423.10-2008《电工电子产品环境试验第2部分：试验方法试验Fc：振动（正弦）》10.GB/T2423.38-2008《电工电子产品环境试验第2部分：试验方法试验R：水试验方法和导则》11.GB191-2008《包装储运图示标志》12.GB/T2828.1-2003《计数抽样检验程序第1部分：按接收质量限(AQL)检索的逐批检验抽样计划》13.GB/T2829-2002《周期检验计数抽样程序及表（适用于对过程稳定性的检验）》14.GB/T3873-1983《通信设备产品包装通用技术条件》15.GB15842-1995《移动通信设备安全要求和试验方法》16.Q/CT2294-2010《中国电信CDMA无线网络配套设备总体技术规范-天线分册》17.2013SX-080《LTE（混合组网）系统设备技术要求-天线(试行)》18.YD/T2010-2342《移动通信基站用一体化美化天线技术条件》1.1.1卖方提供的无线设备和系统应优先采用已有行业标准（中国电信的企业标准与中国行业标准不一致的地方，以中国电信的企业标准为准；本文件提出的具体技术要求高于上述文件和规范要求的，以本文件为准）；无行业标准的，应符合技术标准的要求如下:1.符合有关标准（如GB、ISO、ITU-T、3GPP2、ETSI等），卖方应在建议书中具体说明。2.若卖方的设备和系统包含自己的专用标准，应在建议书中具体说明。3.卖方提供的在国内首次使用的软硬件，应提供有效的测试报告，包括测试条件、过程、参数和测试结果。1.1.2卖方所提供的无线设备和系统（包括软、硬件）的功能、性能以及相应的服务必须完全符合本技术规范的要求，并应满足或高于买方指出的要求。卖方的设备具备泰尔电气性能认证和抗震性能认证的，需提供相关认证材料。三、产品模型1、排气管型（1）产品外形（2）产品规格排气管型天线采用一体化设计，内置电调天线。安装在楼顶，由于楼顶一般是有排气管的，排气管型美化天线就能够很好的隐藏，对于进场等一些主要的困扰问题能够很好的解决，安装方便，是目前完美的天线美化方式；确定原则为：排气管天线为一副单扇区天线，水平方位角±15度可调，要求可在不拆卸外壳的情况下，通过天线外部接口（如法兰盘、波杆）调整。排气管下端设有维护口，以便于连接馈线及日常维护，排气管天线应设有避雷装置。（3）产品配置标准配置含杆体、外罩、锚固用化学螺栓、接地扁钢等。（4）产品技术特性i.一体化约束设计，体积较小，重量轻，结构强度高；ii.单扇区电调天线，方位角下倾角可调；iii.二端口天线尺寸≤Φ200mm×2000mm，四端口天线尺寸≤Φ330mm×2000mm；尺寸不能超过正偏差10%。iv.产品标准颜色为白色，其它颜色可选；v.支架采用化学螺栓锚固，可即时安装，抗震动。（5）安装环境建议屋面板的混凝土强度≥C20，混凝土板厚80mm以上。2、集束型①产品外形②产品规格集束型天线采用一体化设计，内置电调天线。确定原则为：集束型天线为三副单扇区天线...
