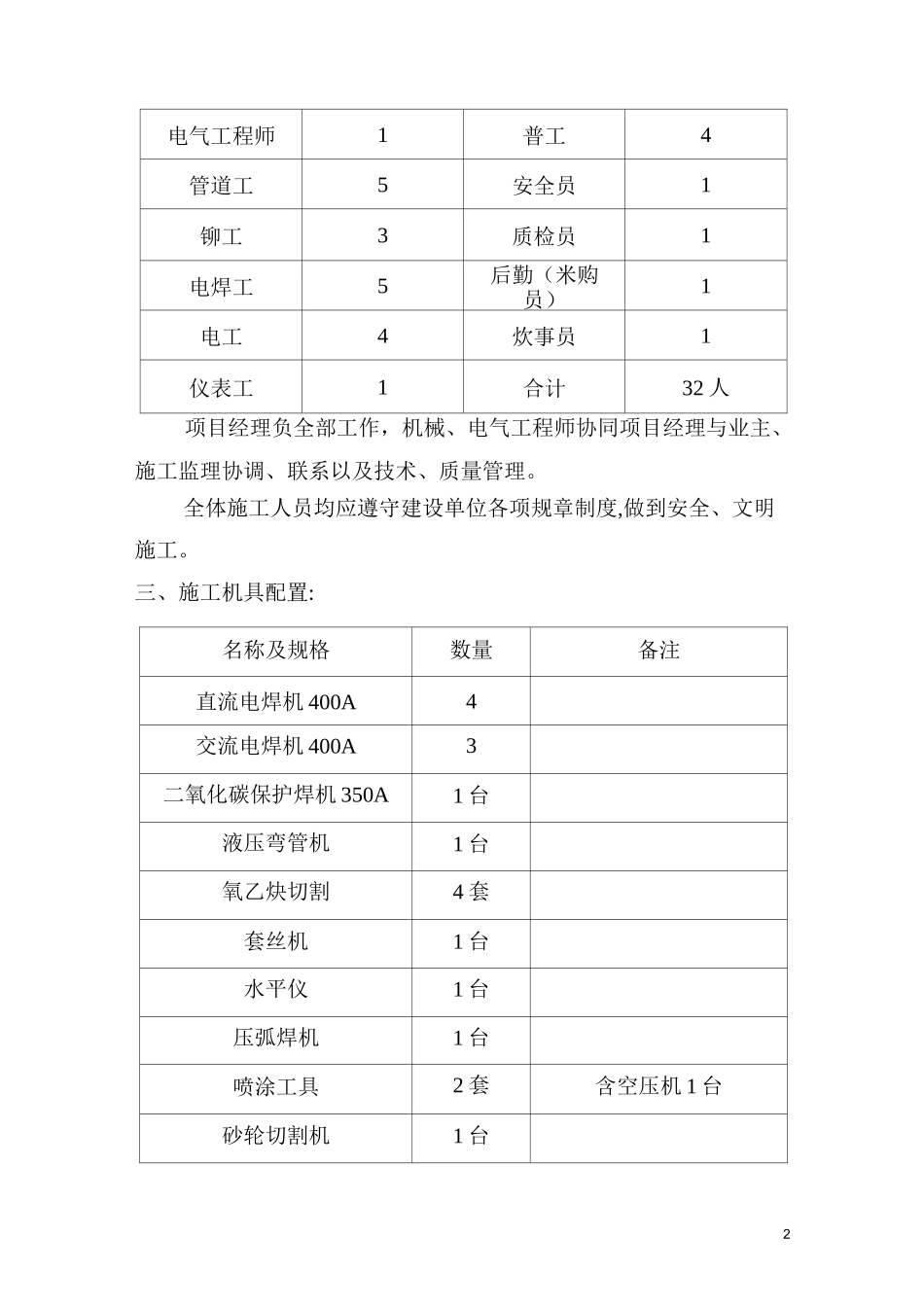

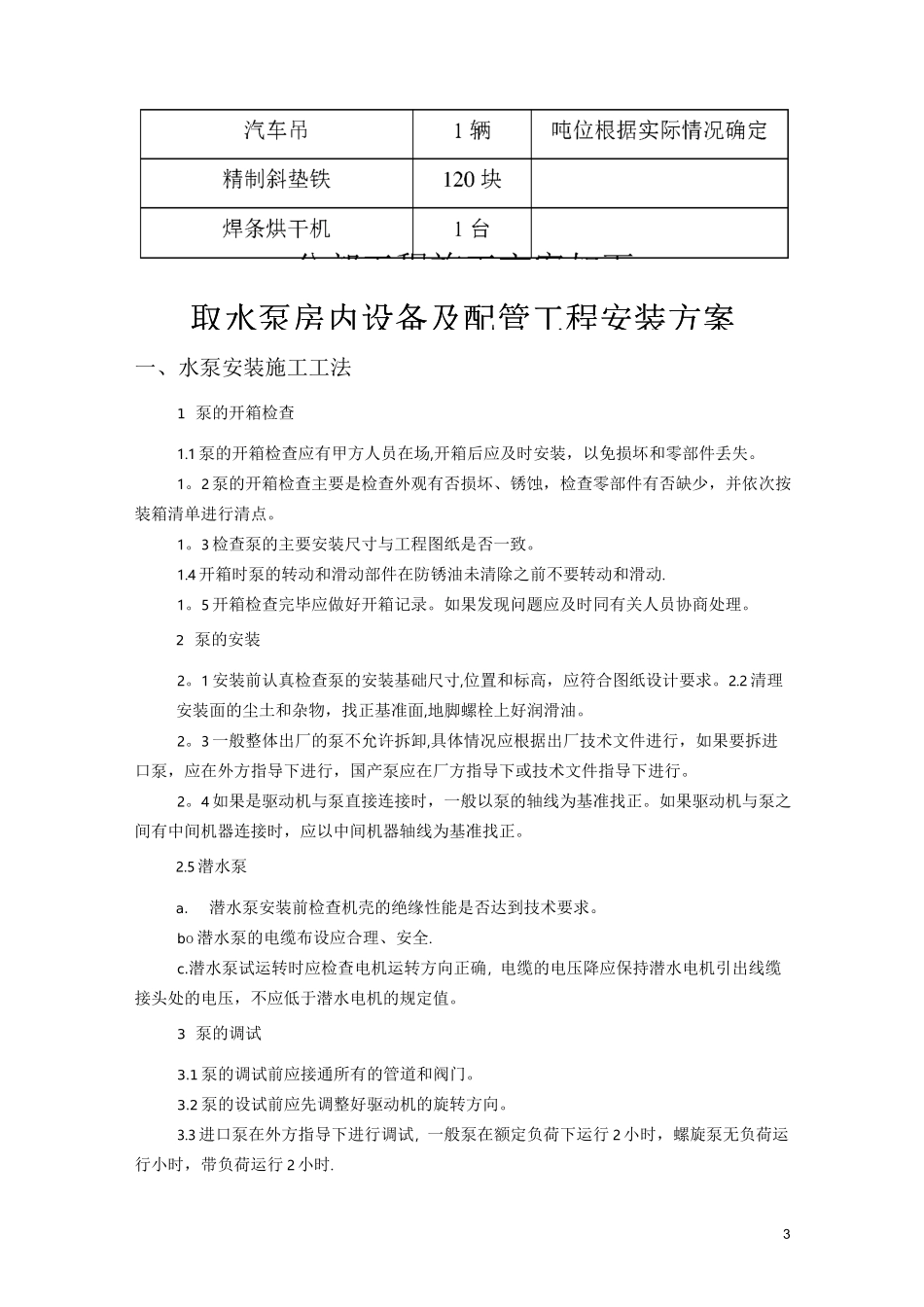

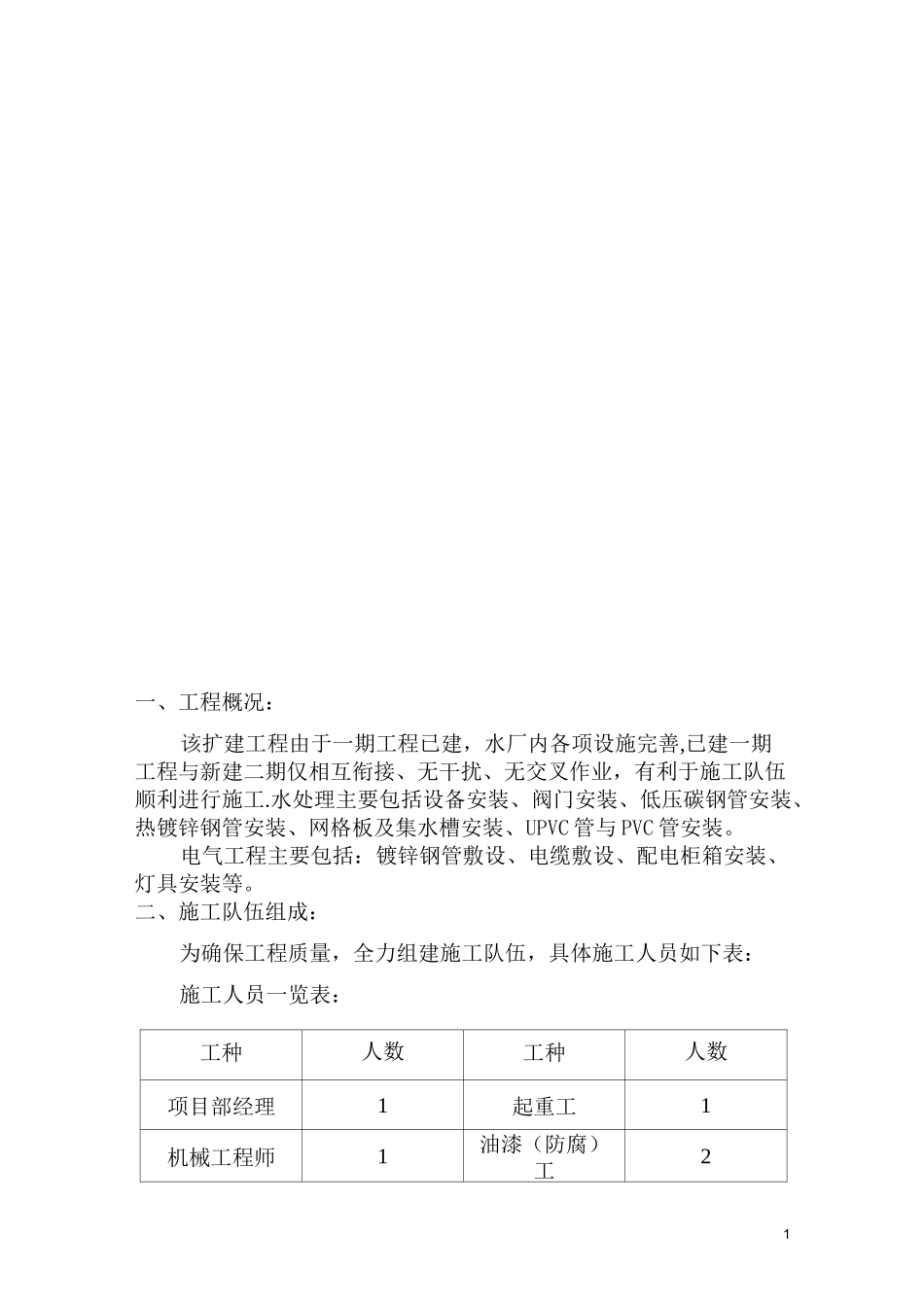

1一、工程概况：该扩建工程由于一期工程已建，水厂内各项设施完善,已建一期工程与新建二期仅相互衔接、无干扰、无交叉作业，有利于施工队伍顺利进行施工.水处理主要包括设备安装、阀门安装、低压碳钢管安装、热镀锌钢管安装、网格板及集水槽安装、UPVC管与PVC管安装。电气工程主要包括：镀锌钢管敷设、电缆敷设、配电柜箱安装、灯具安装等。二、施工队伍组成：为确保工程质量，全力组建施工队伍，具体施工人员如下表：施工人员一览表：工种人数工种人数项目部经理1起重工1机械工程师1油漆（防腐）工22电气工程师1普工4管道工5安全员1铆工3质检员1电焊工5后勤（米购员）1电工4炊事员1仪表工1合计32人项目经理负全部工作，机械、电气工程师协同项目经理与业主、施工监理协调、联系以及技术、质量管理。全体施工人员均应遵守建设单位各项规章制度,做到安全、文明施工。三、施工机具配置:名称及规格数量备注直流电焊机400A4交流电焊机400A3二氧化碳保护焊机350A1台液压弯管机1台氧乙炔切割4套套丝机1台水平仪1台压弧焊机1台喷涂工具2套含空压机1台砂轮切割机1台3取水泵房内设备及配管工程安装方案取水泵房内设备及配管工程安装方案一、水泵安装施工工法1泵的开箱检查1.1泵的开箱检查应有甲方人员在场,开箱后应及时安装，以免损坏和零部件丢失。1。2泵的开箱检查主要是检查外观有否损坏、锈蚀，检查零部件有否缺少，并依次按装箱清单进行清点。1。3检查泵的主要安装尺寸与工程图纸是否一致。1.4开箱时泵的转动和滑动部件在防锈油未清除之前不要转动和滑动.1。5开箱检查完毕应做好开箱记录。如果发现问题应及时同有关人员协商处理。2泵的安装2。1安装前认真检查泵的安装基础尺寸,位置和标高，应符合图纸设计要求。2.2清理安装面的尘土和杂物，找正基准面,地脚螺栓上好润滑油。2。3一般整体出厂的泵不允许拆卸,具体情况应根据出厂技术文件进行，如果要拆进口泵，应在外方指导下进行，国产泵应在厂方指导下或技术文件指导下进行。2。4如果是驱动机与泵直接连接时，一般以泵的轴线为基准找正。如果驱动机与泵之间有中间机器连接时，应以中间机器轴线为基准找正。2.5潜水泵a.潜水泵安装前检查机壳的绝缘性能是否达到技术要求。bo潜水泵的电缆布设应合理、安全.c.潜水泵试运转时应检查电机运转方向正确，电缆的电压降应保持潜水电机引出线缆接头处的电压，不应低于潜水电机的规定值。3泵的调试3.1泵的调试前应接通所有的管道和阀门。3.2泵的设试前应先调整好驱动机的旋转方向。3.3进口泵在外方指导下进行调试，一般泵在额定负荷下运行2小时，螺旋泵无负荷运行小时，带负荷运行2小时.43.4调试安全填写调试报告的记录。、阀门安装1、蝶阀安装1.1安装前，蝶阀内部和与蝶阀相连的管道端部位应清除垃圾，杂物并清洗干净.1.2安装时,介质流动的方向应与阀体所示箭状方向一致。1.3在安装时,阀板要停止关闭的位置上或根据供货商要求.1.4开启位置应按蝶板的旋转角度来确定.1。5应按制造厂的安装说明书进行安装,重量大的蝶阀,应设置牢固的基础。1。6阀门接长杆的垂直度允差Vlmm/m。1.7电动蝶阀的PLC远程控制安装详见有关自控章节。2微阻缓闭蝶式止回阀安装在管线中不要使止回阀承受重量，大型止回阀庆独立支撑，使水不受管系产生的压力的影响。三．闸板阀的安装3.1闸板阀的安装应根据供货商和制造厂的技术要求，闸板框采用预埋或二次灌浆的方式；3。2闸板阀必须按设计标高安装，各控制的偏差不大于±5mm;3。3门框底槽、侧槽的水平度和垂直度偏差不大于1/1000；3.4六架上的启闭机中心与闸板推力螺母中心位于同一垂直线。其垂直度偏差在全长度内不得大于1/1000。4。5闸板阀密封面应平整贴密，间隙不大于0.1mm,且限于300mm密封长条段内。四、格栅除污机安装1格栅除污机安装在基础上应牢固。2格栅栅条对称中心与导轨的对称中心应符合要求，格栅栅条的纵向面与导轨侧面应平行。3耙齿与栅条的啮合应无卡阻，间隙应不大于0.5mm,啮合深度应不小于35mm.4栅片运行位置应正确，无卡阻、突跳现象。过载装置应动作灵敏可靠。栅片上的垃圾不应有回落渠内现象。5格栅除污机应定位准确。安装角度偏差应符合产品随机技术文...
