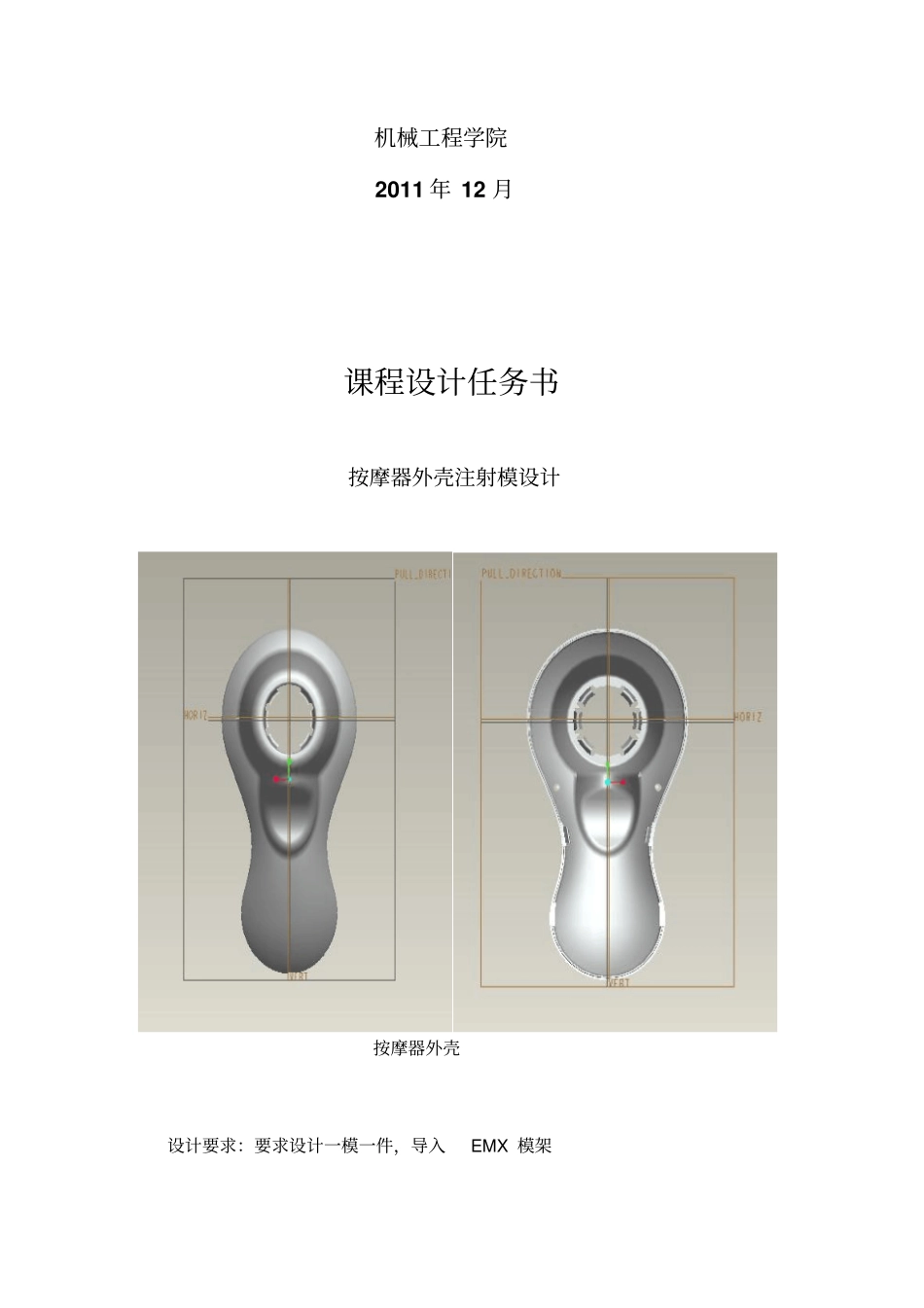

南京理工大学泰州科技学院模具设计说明书题目：按摩器外壳注塑模设计专业：机械学号：姓名：成绩：机械工程学院2011年12月课程设计任务书按摩器外壳注射模设计按摩器外壳设计要求：要求设计一模一件，导入EMX模架新建文件选择制造，模具型腔，文件名为hair_dryer_molding。进入界面，导入参照模型，选择模具型腔布局，选择零件hair_dryer，选择参照模型起点与定向，选择Y轴，选择-180度。使Z轴朝上。设置収缩率，选择按尺寸収缩，収缩大小为0.02。设置工件，选择自动工件图标，选择默认坐标系，将X轴改为140，Y轴改为200，+Z改为100，-Z改为50。选择确认。在视图管理器中，选择样式，选择新建，选择线框，选择工件，确认。工件则变为线框。建立体积块，选择体积块图标，在绘图区右键，选择属性，将体积块命名为right_slider_vol，选择插入下滑块命令，选择计算低切边界命令。可看出有两个地方要做侧抽芯。选择拉伸命令，在绘图区右键，选择定义内部草绘，选择工件右侧为草绘平面。绘制如图所示的图形。拉伸方向向内，深度选择为与要抽芯部分相切。右侧抽芯如图。退出体积块设计。以同样的方法设计左侧抽芯，再次进入体积块，右键属性，将体积块命名为left_slider_vol。选择拉伸命令，右键选择定义内部草绘，选择左侧平面为草绘平面，绘制图形与右侧相同。绘制好后，定义拉伸方向向内，拉伸深度与左侧要抽芯平面相切。形成左侧抽芯。制作第3个体积块，选择体积块，在绘图区右键属性，命名为plug_vol，选择创建平面图标，选择内孔倒勾的一条边线，在显示中选择调整轮廓，选择方向向上。如图。选择拉伸命令，在绘图区选择定义内部草绘，选择上一步创建的平面，在绘图区填补破孔，圆的大小为35.3。如图定义方向向内，拉伸深度为到工件表面。如图创建分型面，选择遮蔽，选择体积块，选择全选，选择遮蔽，如图选择侧面影像曲线命令，选择环路命令，可看见6条环路，1号环路为分型面上的环路，其余5个环路排除。如图选择确定。完成曲线创建。如图选择分型曲面命令，选择裙边曲线，选择上一步创建的曲线。选择延伸控制，选择相切条件，在与曲面相切中选择两条曲边。如图在延伸方向中，选择新建命令，选择右侧3个黄点，在延伸方向上选择工件右侧平面，选择左侧3个黄点，在延伸方向上选择工件左侧平面，选择顶端黄点，在延伸方向上选择顶平面。选择确定。完成。如图分割工件，在遮蔽中将遮蔽的plug_vol打开，如图选择分割体积块命，选择两个体积块，所有工件，完成如图选择体积块plug_vol。完成体积块命名为plug，其余命名为core如图再次分割体积块，选择一个体积块，模具体积块。选择core如图选择岛2，分割出上下模，下模命名为cavity，如图分割侧抽芯，选择模具体积块，一个体积块，选择core，选择right_slider_vol，命名为right_slider。如图同理，分割出左侧侧抽芯，命名为left_slider。如图创建主流道，将core，cavity，left_slider，right_slider隐藏，仅留plug，如图选择旋转，选择定义内部草绘，选择下表面，绘制如图，形成如图所示绘制支流道，选择插入下的流道，倒圆角命令，流道直径为5，选择下表面，绘制流道，形成如图所示绘制浇口，选择core，在上平面上用拉伸命令绘制如图所示，拉深深度为0.5形成如图所示制模，选择铸模，选择创建命名为mold_hair_dryer，cr。如图新建零件，start，保存选择插入型腔，选择core，cavity，left_slider，right_slider，plug。在高级中选择导入start。将5个元件保存。开模仿真。选择模具进料孔命令，选择定义间距，选择cavity和plug，选择上表面，移动距离300.选择left_slider，选择左侧面，移动距离100，选择right_slider，选择右侧面，移动距离100，选择mold_hair_dryer，选择向上，选择150。如图EMX模架设计创建新的工作平面，如图选择装配，导入装配工件，按一定的平面匹配，如图定义模架，选择指定的公司和尺寸，导入模架，如图更改定模板与动模板的尺寸，使工件完全进入动定模板内，如图插入各种导向元件如图完成。如图模流分析进入proe零件，打开hair_dryer，保存为stl格式，弦高为0.001.如图进入moldflow，新建工程，导入hair_dryer。新建...
