换热机组机组说明书资料VIP免费

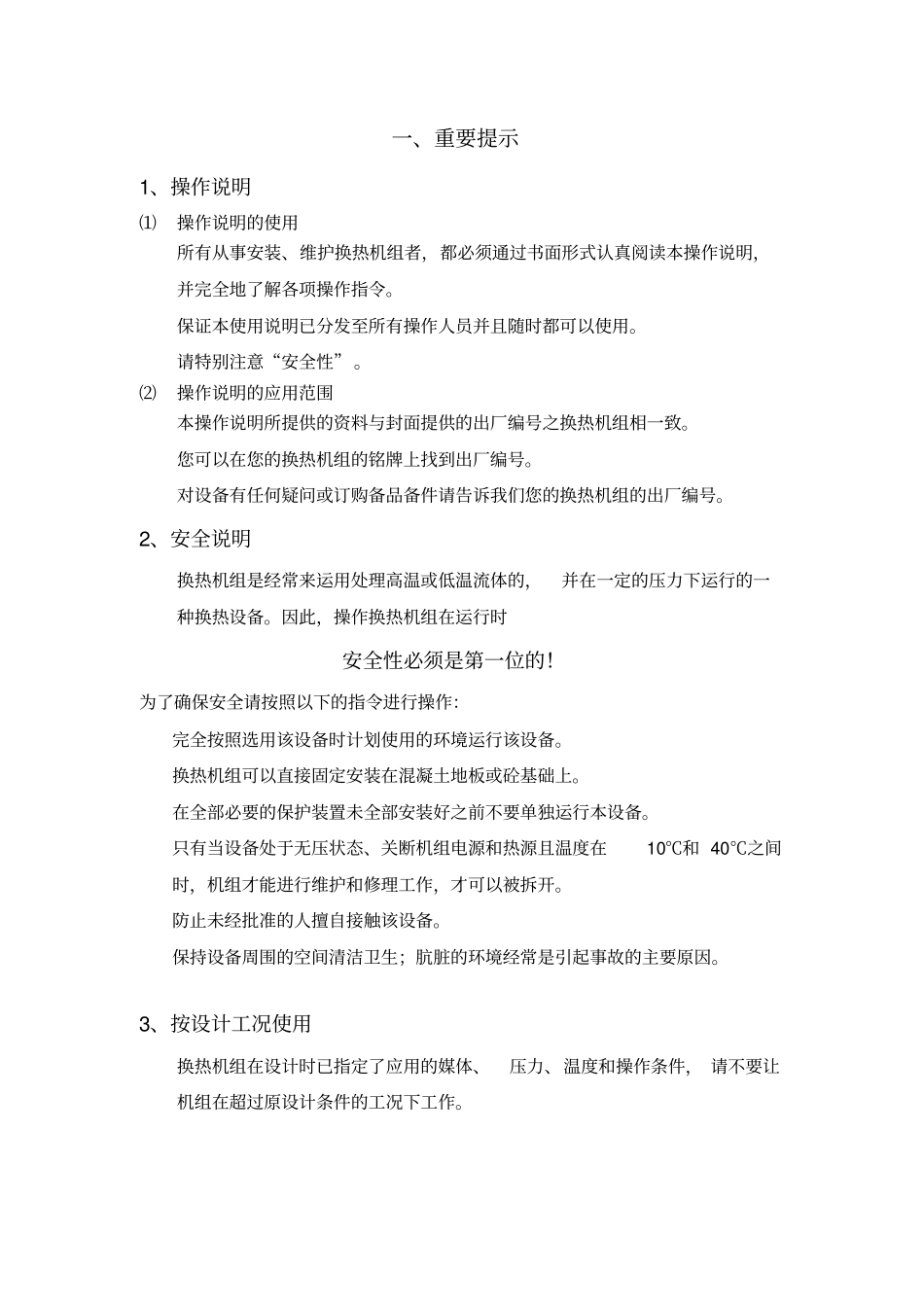

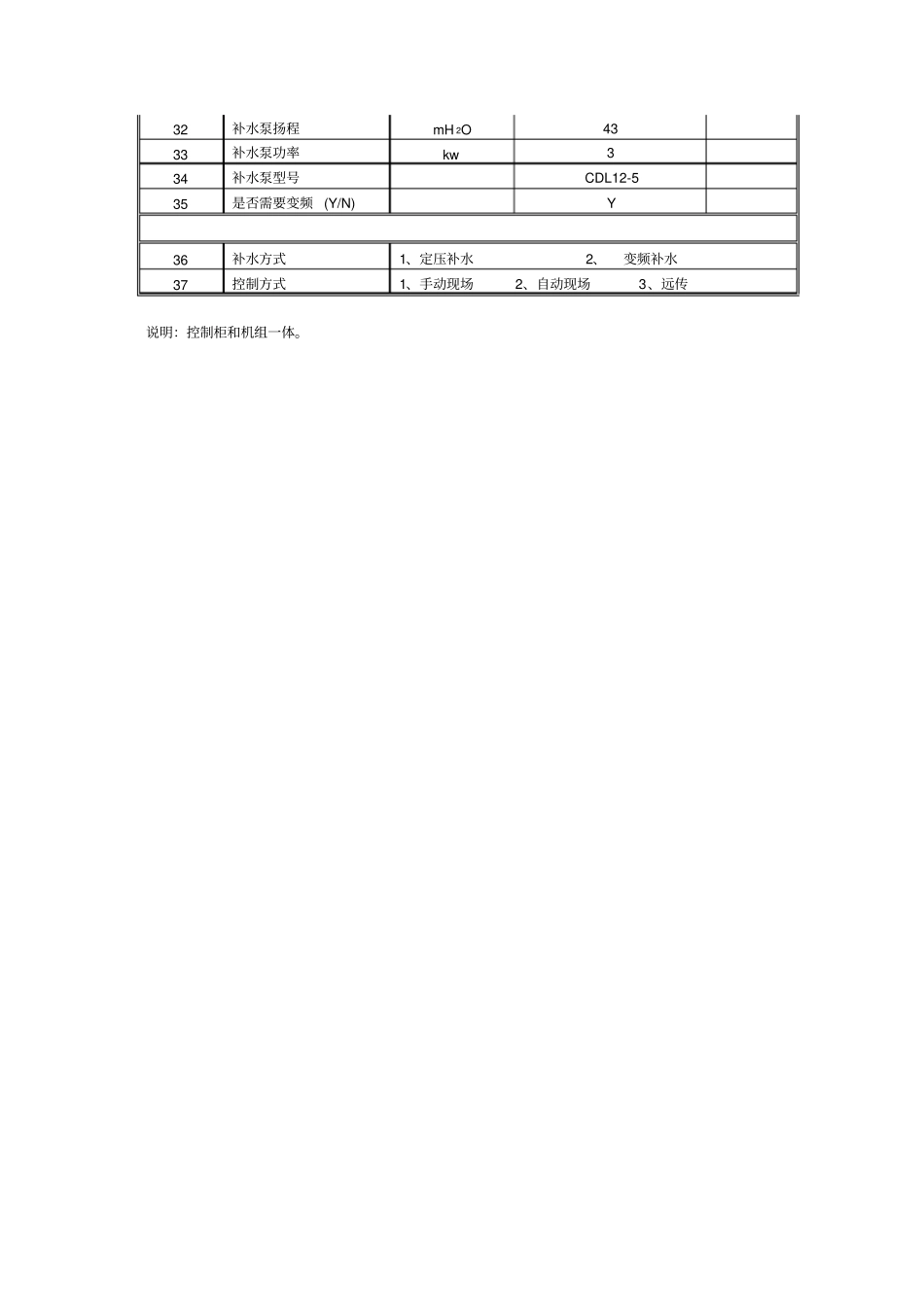

一、重要提示1、操作说明⑴操作说明的使用所有从事安装、维护换热机组者，都必须通过书面形式认真阅读本操作说明，并完全地了解各项操作指令。保证本使用说明已分发至所有操作人员并且随时都可以使用。请特别注意“安全性”。⑵操作说明的应用范围本操作说明所提供的资料与封面提供的出厂编号之换热机组相一致。您可以在您的换热机组的铭牌上找到出厂编号。对设备有任何疑问或订购备品备件请告诉我们您的换热机组的出厂编号。2、安全说明换热机组是经常来运用处理高温或低温流体的，并在一定的压力下运行的一种换热设备。因此，操作换热机组在运行时安全性必须是第一位的！为了确保安全请按照以下的指令进行操作：完全按照选用该设备时计划使用的环境运行该设备。换热机组可以直接固定安装在混凝土地板或砼基础上。在全部必要的保护装置未全部安装好之前不要单独运行本设备。只有当设备处于无压状态、关断机组电源和热源且温度在10℃和40℃之间时，机组才能进行维护和修理工作，才可以被拆开。防止未经批准的人擅自接触该设备。保持设备周围的空间清洁卫生；肮脏的环境经常是引起事故的主要原因。3、按设计工况使用换热机组在设计时已指定了应用的媒体、压力、温度和操作条件，请不要让机组在超过原设计条件的工况下工作。二、技术参数换热机组计算参数表（水－水）工程名称哈密换热站项目业主单位型号WBR-0.7-376数量1序号项目单位计算参数备注1总换热量kw139002一次侧介质高温水3一次侧进口温度℃1254一次侧出口温度℃805一次侧流量m3/h206.956进口母管管径DN2507进口母管介质流速m/s3.258二次侧介质水9二次侧进口温度℃7010二次侧出口温度℃11011二次侧流量m3/h231.7212进口母管管径DN25013进口母管介质流速m/s3.6414最大工作压力bar4.315换热器台数台216单台换热量kw1042517换热器二次侧管径DN150/15018换热器型号M15B-0.62M-142-E-I19循环水泵台数台320使用台数台221备用台数台122循环水泵流量m3/h18023循环水泵扬程mH2O33.724循环水泵功率kw3025循环水泵型号TD150-33/426是否需要变频(Y/N)Y27补水流量m3/h1428补水泵台数台229使用台数台130备用台数台131补水泵流量m3/h1432补水泵扬程mH2O4333补水泵功率kw334补水泵型号CDL12-535是否需要变频(Y/N)Y36补水方式1、定压补水2、变频补水37控制方式1、手动现场2、自动现场3、远传说明：控制柜和机组一体。三、机组流程图和装配图TPTPTPTPTPMM短管短管短管补水侧入口二次侧入口一次热入口一次侧入口二次侧入口一次侧出口二次侧出口一次侧出口二次侧出口补水侧入口循环泵循环泵循环泵补水泵补水泵标记处数更改文件名签字日期设计日期图样标记重量比例第张共张单位名称图纸名称图纸编号材料名称图纸比例重量页码页数设计设计日期图样标记S图样标记A图样标记B图样标记C标记A处数A更改文件名A更改签字A更改日期A标记B处数B更改文件名B更改签字B更改日期B标记C处数C更改文件名C更改签字C更改日期C标记D处数D更改文件名D更改签字D更改日期D四、机组安装说明1、机组可直接放置在机房内混凝土基础上（适合电机功率较小的机组），也可用膨胀螺栓或预埋螺栓固定。当机组安装在楼板上时，请校核楼板承载能力。2、机组安装前，需要预做基础的，可先做一素混凝土基础，高大于100mm，长、宽比机组底座尺寸大200mm即可，基础表面要水平。并考虑四周各有1000～2000mm左右的操作维修间距。3、安装前，应检查一次侧、二次侧、供水管道和电源是否符合设计要求。并把与机组相连的管道吹扫、冲洗、试压，验收合格后，方可与机组连接。4、机组本身在一次侧进口处配置温控阀，注意：温控阀只能作为调节用，不能用作关闭阀使用。5、组装卸车或转运时，请不要倒置或倾斜；在现场施工时，严禁把机组作为焊机接地线。6、若外管和机组接口方位有差异，可以适当调整机组管道出口方向，使其和外管顺利连接。7、根据安装要求，先把机组就位，调整到合适位置，再安装有关管道安装施工规范进行连接。8、整个管路系统安装完成后，应吹扫、冲洗、试压、保温，验收合格后方可试车。9、严格按照设计要求，连接管道法兰，特别注意不要接错进出口。配对法兰皆为国标。一次...
