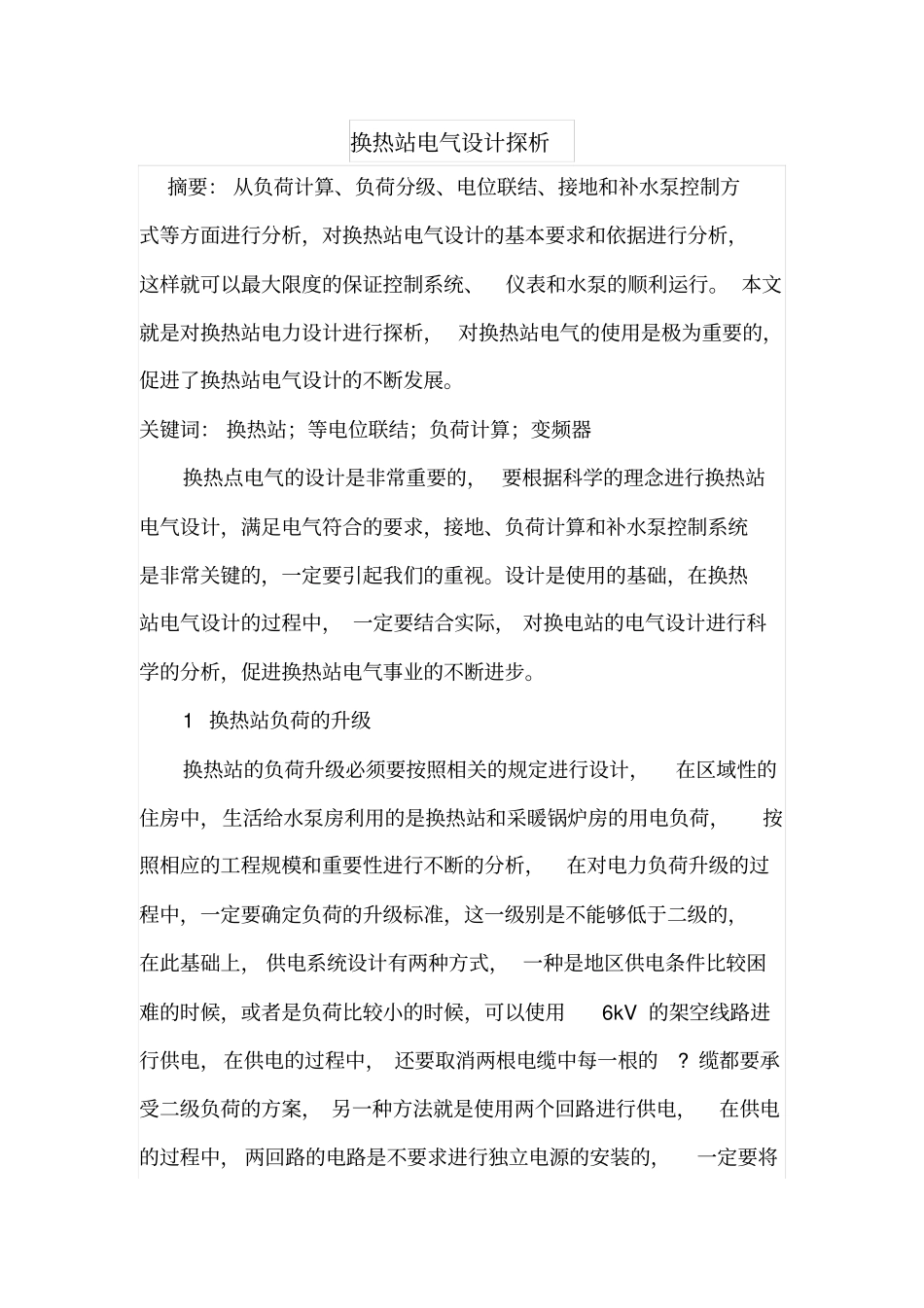

换热站电气设计探析_第1页
1/6
换热站电气设计探析_第2页
2/6

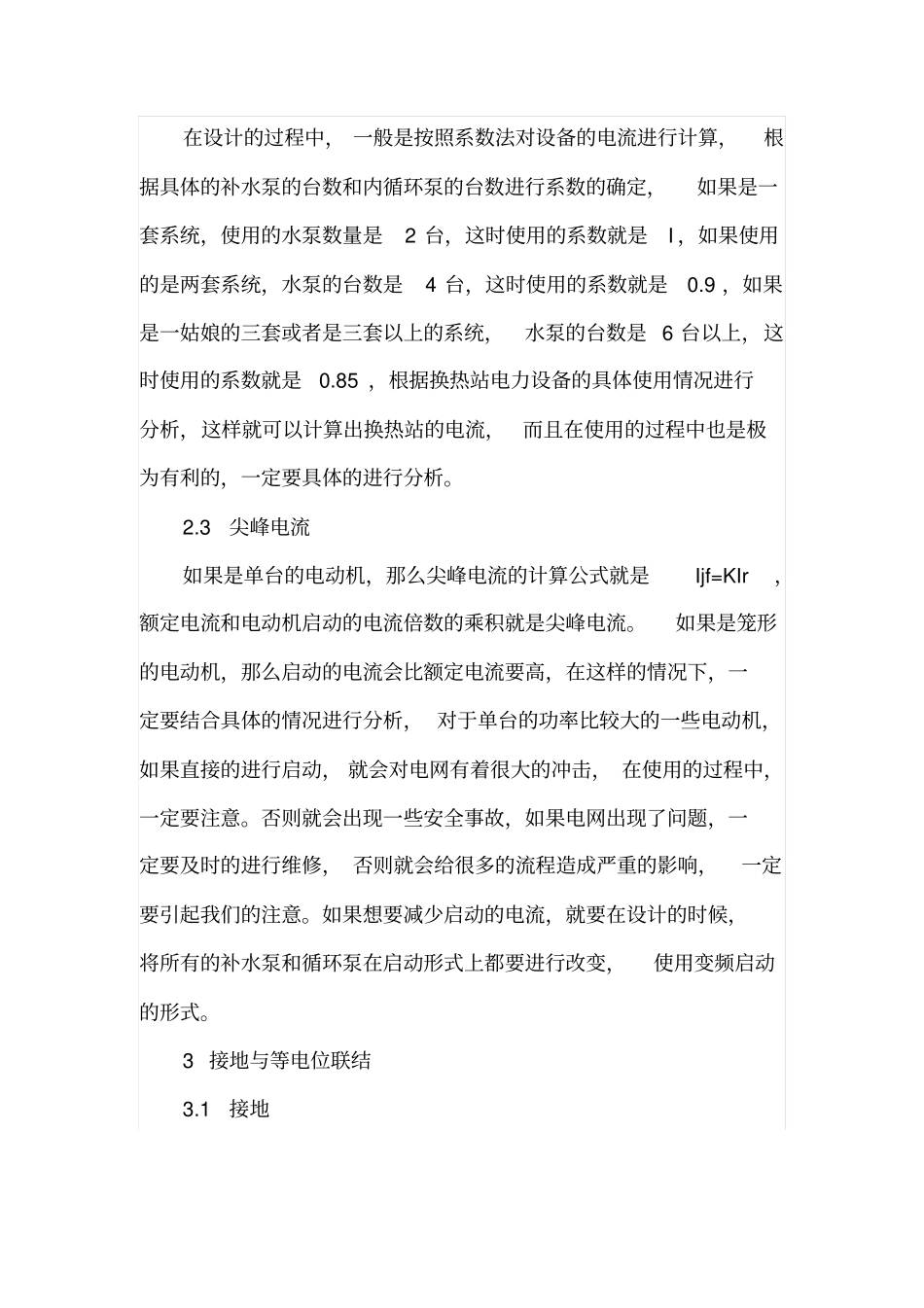

换热站电气设计探析_第3页
3/6
换热站电气设计探析摘要:从负荷计算、负荷分级、电位联结、接地和补水泵控制方式等方面进行分析,对换热站电气设计的基本要求和依据进行分析,这样就可以最大限度的保证控制系统、仪表和水泵的顺利运行。本文就是对换热站电力设计进行探析,对换热站电气的使用是极为重要的,促进了换热站电气设计的不断发展。关键词:换热站;等电位联结;负荷计算;变频器换热点电气的设计是非常重要的,要根据科学的理念进行换热站电气设计,满足电气符合的要求,接地、负荷计算和补水泵控制系统是非常关键的,一定要引起我们的重视。设计是使用的基础,在换热站电气设计的过程中,一定要结合实际,对换电站的电气设计进行科学的分析,促进换热站电气事业的不断进步。1换热站负荷的升级换热站的负荷升级必须要按照相关的规定进行设计,在区域性的住房中,生活给水泵房利用的是换热站和采暖锅炉房的用电负荷,按照相应的工程规模和重要性进行不断的分析,在对电力负荷升级的过程中,一定要确定负荷的升级标准,这一级别是不能够低于二级的,在此基础上,供电系统设计有两种方式,一种是地区供电条件比较困难的时候,或者是负荷比较小的时候,可以使用6kV的架空线路进行供电,在供电的过程中,还要取消两根电缆中每一根的?缆都要承受二级负荷的方案,另一种方法就是使用两个回路进行供电,在供电的过程中,两回路的电路是不要求进行独立电源的安装的,一定要将两回线路引自同一个变压器中的不同的母线段,这样就可以满足基本的要求,在整个过程中,每一条回路都要保证换热站使用全部的负荷,在使用负荷的过程中,一定要保证安全性,如果有一条线路出现了故障就会出现隐患,一定要进行稳定性的分析。如果是甲方不能够提供回线路,而且换热站的容量比250kW还要小的时候,用户就要提供一个专用的架空线路,这一线路在使用的过程中,架空路线必须要是380V的,满足基本的供电需要。2负荷的计算2.1容量的确定在进行负荷计算的过程中,主要的用电设备就是电机,电机是一种连续的工作制设备,设备的制定功率与铭牌的额定功率是相同的,通过具体的分析可以知道,换热站的电气设备的负荷就是整个电机的额定功率之和,在电机使用的过程中,一定要结合具体的实际进行整个建设性工作。但是需要注意的是设备的容量与补水泵和备用的循环泵是没有任何的关系的,也就是说,电机的额定功率中是不包括这两个设备的功率的。换热站的照明装置主要分为两种,一种是荧光灯,一种是金属的乳化物,这两种均是电气设备中的放电设备,而且功率是镇流器和灯管的额定功率的损耗吗,在进行灯管额定功率计算的过程中,损耗是按照总功率的10%进行计算的,而且在计算的过程中,一定要保证准确性和科学性,这样才能够保证设备的安全和稳定运行。2.2电流的计算在设计的过程中,一般是按照系数法对设备的电流进行计算,根据具体的补水泵的台数和内循环泵的台数进行系数的确定,如果是一套系统,使用的水泵数量是2台,这时使用的系数就是I,如果使用的是两套系统,水泵的台数是4台,这时使用的系数就是0.9,如果是一姑娘的三套或者是三套以上的系统,水泵的台数是6台以上,这时使用的系数就是0.85,根据换热站电力设备的具体使用情况进行分析,这样就可以计算出换热站的电流,而且在使用的过程中也是极为有利的,一定要具体的进行分析。2.3尖峰电流如果是单台的电动机,那么尖峰电流的计算公式就是Ijf=KIr,额定电流和电动机启动的电流倍数的乘积就是尖峰电流。如果是笼形的电动机,那么启动的电流会比额定电流要高,在这样的情况下,一定要结合具体的情况进行分析,对于单台的功率比较大的一些电动机,如果直接的进行启动,就会对电网有着很大的冲击,在使用的过程中,一定要注意。否则就会出现一些安全事故,如果电网出现了问题,一定要及时的进行维修,否则就会给很多的流程造成严重的影响,一定要引起我们的注意。如果想要减少启动的电流,就要在设计的时候,将所有的补水泵和循环泵在启动形式上都要进行改变,使用变频启动的形式。3接地与等电位联结3.1接地随着工业自动化近年来飞速发展,换热站设计开始逐步向无人值守和自动调控...
