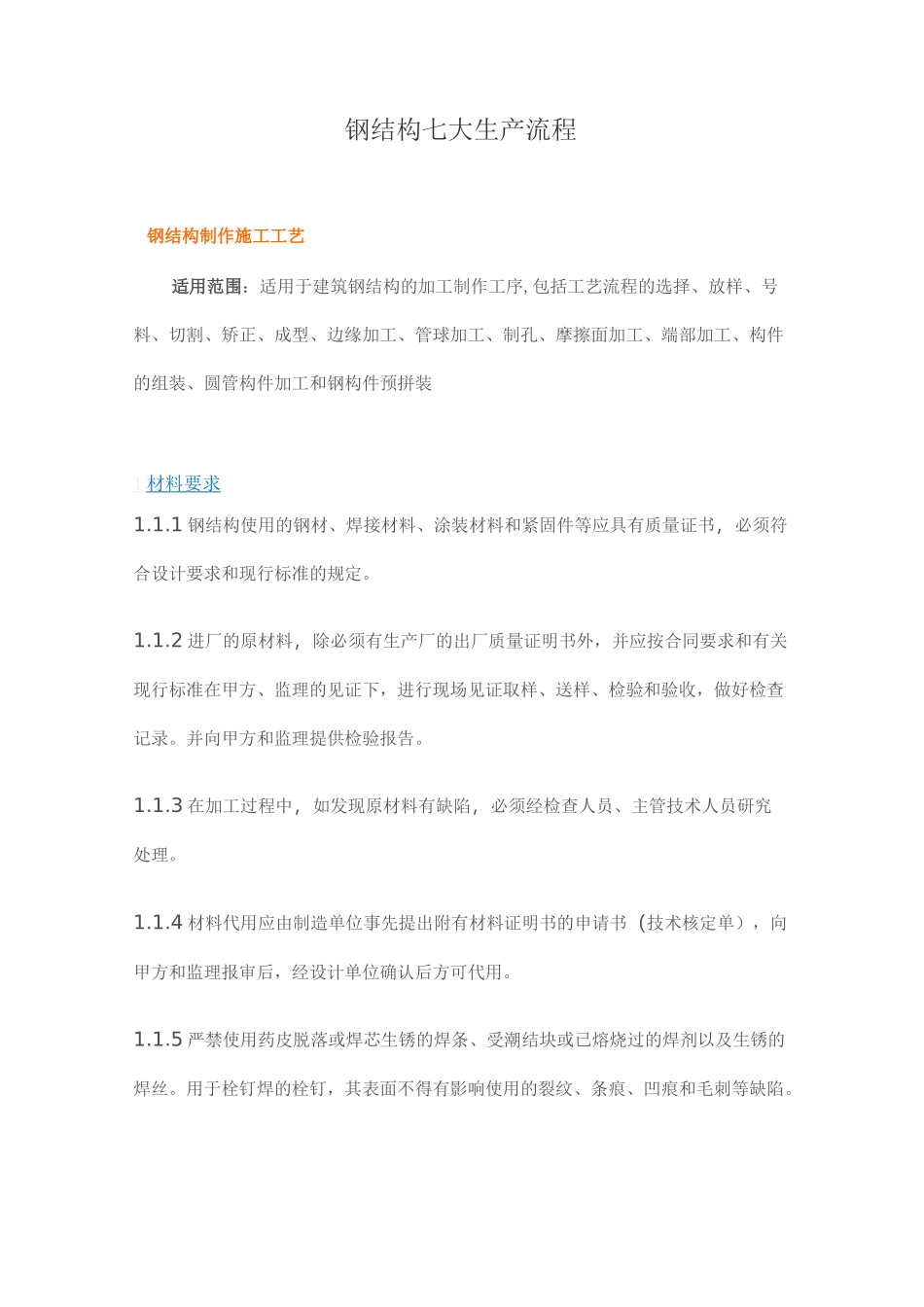

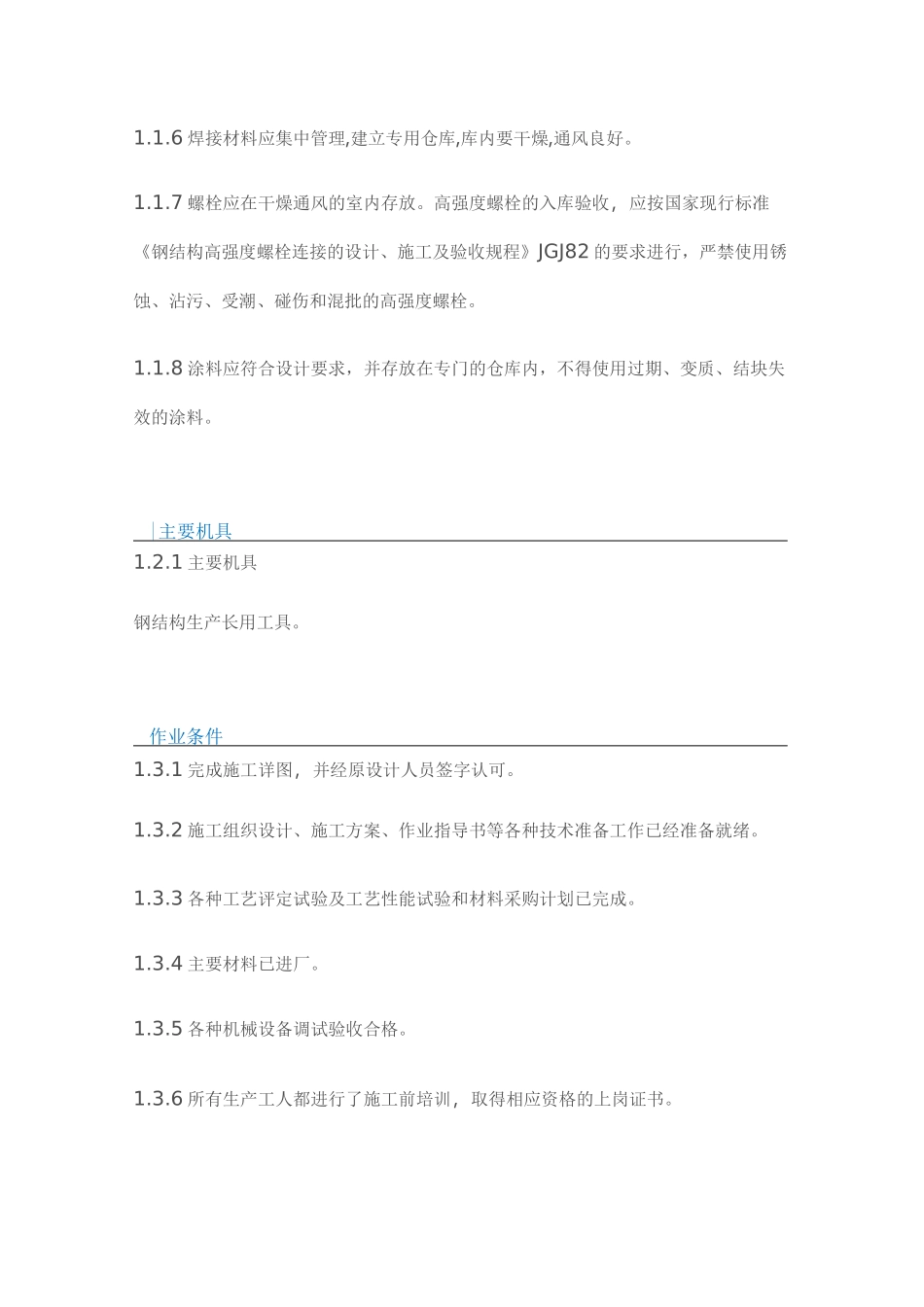

钢结构七大生产流程钢结构制作施工工艺适用范围:适用于建筑钢结构的加工制作工序,包括工艺流程的选择、放样、号料、切割、矫正、成型、边缘加工、管球加工、制孔、摩擦面加工、端部加工、构件的组装、圆管构件加工和钢构件预拼装1材料要求1.1.1钢结构使用的钢材、焊接材料、涂装材料和紧固件等应具有质量证书,必须符合设计要求和现行标准的规定。1.1.2进厂的原材料,除必须有生产厂的出厂质量证明书外,并应按合同要求和有关现行标准在甲方、监理的见证下,进行现场见证取样、送样、检验和验收,做好检查记录。并向甲方和监理提供检验报告。1.1.3在加工过程中,如发现原材料有缺陷,必须经检查人员、主管技术人员研究处理。1.1.4材料代用应由制造单位事先提出附有材料证明书的申请书(技术核定单),向甲方和监理报审后,经设计单位确认后方可代用。1.1.5严禁使用药皮脱落或焊芯生锈的焊条、受潮结块或已熔烧过的焊剂以及生锈的焊丝。用于栓钉焊的栓钉,其表面不得有影响使用的裂纹、条痕、凹痕和毛刺等缺陷。1.1.6焊接材料应集中管理,建立专用仓库,库内要干燥,通风良好。1.1.7螺栓应在干燥通风的室内存放。高强度螺栓的入库验收,应按国家现行标准《钢结构高强度螺栓连接的设计、施工及验收规程》JGJ82的要求进行,严禁使用锈蚀、沾污、受潮、碰伤和混批的高强度螺栓。1.1.8涂料应符合设计要求,并存放在专门的仓库内,不得使用过期、变质、结块失效的涂料。|主要机具1.2.1主要机具钢结构生产长用工具。作业条件1.3.1完成施工详图,并经原设计人员签字认可。1.3.2施工组织设计、施工方案、作业指导书等各种技术准备工作已经准备就绪。1.3.3各种工艺评定试验及工艺性能试验和材料采购计划已完成。1.3.4主要材料已进厂。1.3.5各种机械设备调试验收合格。1.3.6所有生产工人都进行了施工前培训,取得相应资格的上岗证书。4操作工艺7)主要受力构件和需要弯曲的构件,在号料时应按工艺规定的方向取料,弯曲件的外侧不应有样冲点和伤痕缺陷。8)号料应有利于切割和保证零件质量。9)本次号料后的剩余材料应进行余料标识,包括余料编号、规格、材质及炉批号等,以便于余料的再次使用。2切割下料划线以后的钢材,必须按其所需的形状和尺寸进行下料切割。1)剪切时应注意以下要点:(1)当一张钢板上排列许多个零件并有几条相交的剪切线时,应预先安排好合理的剪切程序后再进行剪切。(2)材料剪切后的弯曲变形,必须进行矫正;剪切面粗糙或带有毛刺,必须修磨光洁。(3)剪切过程中,切口附近的金属,因受剪力而发生挤压和弯曲,重要的结构件和焊缝的接口位置,—定要用铣、刨或砂轮磨削等方法。2)锯切机械施工中应注意以下施工要点:(1)型钢应进行校直后方可进行锯切。(2)单件锯切的构件,先划出号料线,然后对线锯切。成批加工的构件,可预先安装定位挡板进行加工。(3)加工精度要求较高的重要构件,应考虑预留适当的加工余量,以供锯切后进行端面精铣。(4)锯切时,应注意切割断面垂直度的控制。3)在进行气割操作时应注意以下工艺要点:(1)气割前必须检查确认整个气割系统的设备和工具全部运转正常,并确保安全。(2)气割时应选择正确的工艺参数。切割时应调节好氧气射流(风线)的形状,使其达到并保持轮廓清晰,风线长和射力高。(3)气割前,应去除钢材表面的污垢、油污及浮锈和其它杂物,并在下面留出一定的空间,以利于熔渣的吹出。(4)气割时,必须防止回火。(5)为了防止气割变形,操作中应先从短边开始;应先割小件,后割大件;应先割较复杂的,后割较简单的。3矫正和成型1)矫正(1)成品冷矫正,—般使用翼缘矫平机、撑直机、油压机、压力机等机械力进行矫正。(2)火焰矫正,加热方法有点状加热、线状加热和三角形加热三种。①低碳钢和普通低合金钢的热矫正加热温度一般为600~900工,而800~900工为热塑性变形的理想温度,但不准超过900工。②中碳钢则会由于变形而产生裂纹,所以中碳钢一般不用火焰矫正。③普通低合金钢在加热矫正后应缓慢冷却。④工艺流程2)成型(1)热加工:对低碳钢一般都在1000~1100°C,热加工终止温度不应低于700C。加热温度在500~550C。钢材产生脆性...
