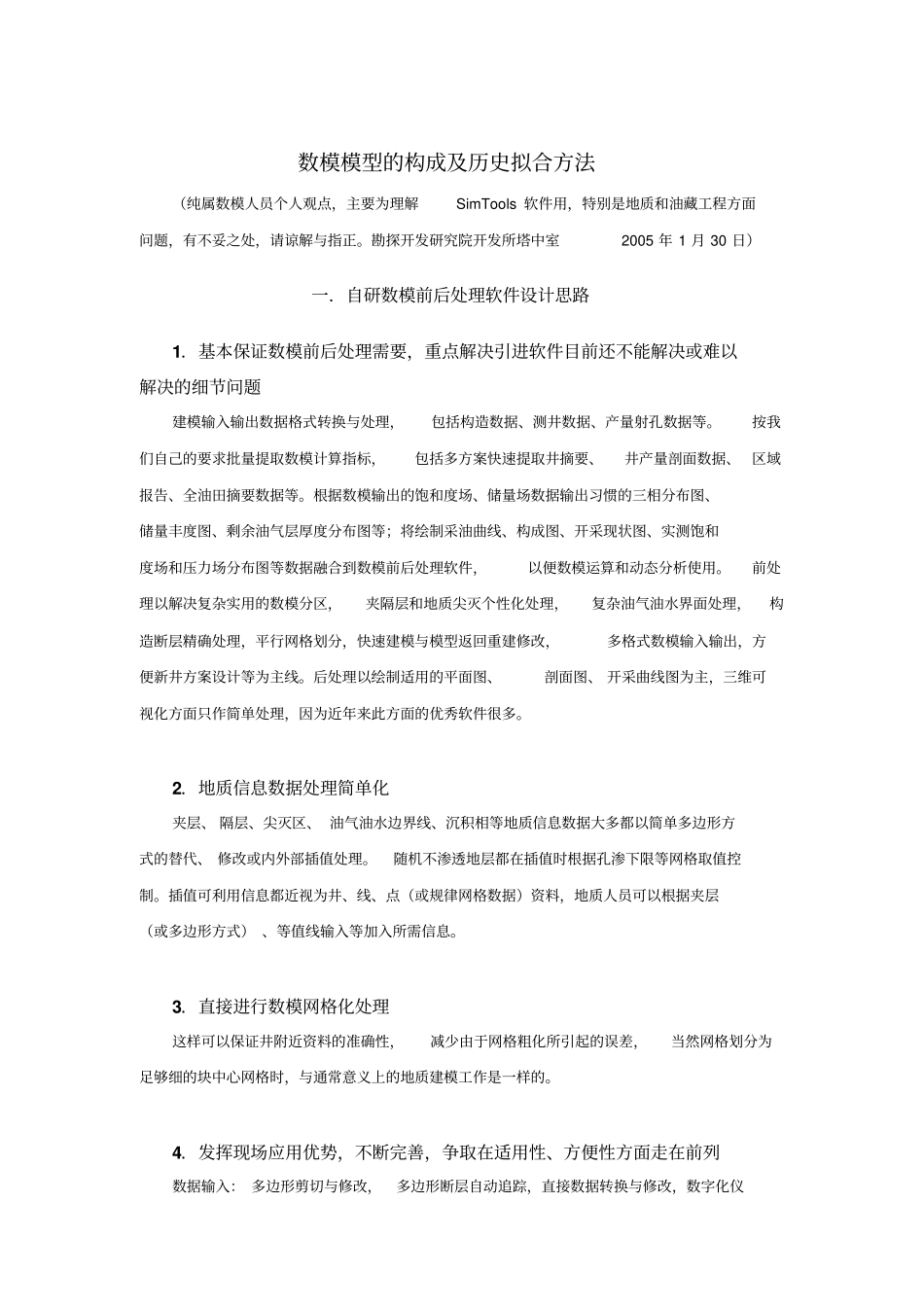

数模模型的构成及历史拟合方法（纯属数模人员个人观点，主要为理解SimTools软件用，特别是地质和油藏工程方面问题，有不妥之处，请谅解与指正。勘探开发研究院开发所塔中室2005年1月30日）一．自研数模前后处理软件设计思路1．基本保证数模前后处理需要，重点解决引进软件目前还不能解决或难以解决的细节问题建模输入输出数据格式转换与处理，包括构造数据、测井数据、产量射孔数据等。按我们自己的要求批量提取数模计算指标，包括多方案快速提取井摘要、井产量剖面数据、区域报告、全油田摘要数据等。根据数模输出的饱和度场、储量场数据输出习惯的三相分布图、储量丰度图、剩余油气层厚度分布图等；将绘制采油曲线、构成图、开采现状图、实测饱和度场和压力场分布图等数据融合到数模前后处理软件，以便数模运算和动态分析使用。前处理以解决复杂实用的数模分区，夹隔层和地质尖灭个性化处理，复杂油气油水界面处理，构造断层精确处理，平行网格划分，快速建模与模型返回重建修改，多格式数模输入输出，方便新井方案设计等为主线。后处理以绘制适用的平面图、剖面图、开采曲线图为主，三维可视化方面只作简单处理，因为近年来此方面的优秀软件很多。2．地质信息数据处理简单化夹层、隔层、尖灭区、油气油水边界线、沉积相等地质信息数据大多都以简单多边形方式的替代、修改或内外部插值处理。随机不渗透地层都在插值时根据孔渗下限等网格取值控制。插值可利用信息都近视为井、线、点（或规律网格数据）资料，地质人员可以根据夹层（或多边形方式）、等值线输入等加入所需信息。3．直接进行数模网格化处理这样可以保证井附近资料的准确性，减少由于网格粗化所引起的误差，当然网格划分为足够细的块中心网格时，与通常意义上的地质建模工作是一样的。4．发挥现场应用优势，不断完善，争取在适用性、方便性方面走在前列数据输入：多边形剪切与修改，多边形断层自动追踪，直接数据转换与修改，数字化仪方式修改，位图底图方式输入，奇异数据处理，夹隔层和尖灭区信息快速处理，动态生产和射孔数据的处理及可视化等。网格编辑：块中心、角点、径向网格处理，网格的抽稀与加密处理，倾斜断层处理，局部加密网格的编辑与插值，块中心网格到角点网格的转换（如ECLIPSE格式的块中心网格转换）等。插值：插值方法合理化，奇异值处理，饱和度和压力场初始化处理，数据编辑（多边形修改、层面深度校正、井点构造深度校正、层数据累加与层间运算等）。数模分区：根据分层或分块不同的油气油水界面分区，根据属性值分区，区域间运算，提取区域信息等。数据管理：KH值提取，各种数模格式输出，计算分层场数据的提取和转换，关井因素、井工作制度处理，断层传导率修改，设计井位网格坐标定位，ECLIPSE模型数据返回修改与输出等。5．界面以简单适用为主，疑难问题有待于在实践中不断地修改与完善在图形界面美化、插值方法、三维可视化所存在的问题，我们很愿意与同行们进行交流与改进，更寄希望于年轻人，只有他们才能改进国内软件设计的弊端，发挥多方位优势，设计出符合本地特色的优秀软件。6．最近更新（1）测井数据转换部分，增加斜深转换部分，输出用垂深校正后的地层厚度。（2）多层线格式数据转换、三维井显示、ECLIPSE格式井类型转换等方面的错误已经改正。（3）前处理凡是出现表格的部分，按鼠标右键弹出操作菜单。SimTools界面选择部分经过的测试时间较短，建议用缺省界面。（4）油气（油水）界面的显示和编辑部分放在“转换->GOC、WOC”部分。此部分选择“不需填充背景”，显示类型之“填充类型”部分选择“fill&line”可以以网格数据作为背景，对于输入边界等操作有用。（5）井线输入的编辑扩展部分增加“断层多边形到线”部分，用于自动追踪断层线。（6）角点网格编辑部分增加“修改网格”部分。（7）插值部分增加资料点最小值小于或等于0处理，倾斜油水界面处理增加直接界面场控制处理，增加插值中途打断功能。（8）数模分区部分增加任意区域内重新计算部分，后处理分区提取储量部分也作了适当的修改。（9）方案拷贝部分增加在已建模型的基础上平行划分网格部分。（10）数据管理的输...
