文体馆10KV变电所电气设计VIP免费

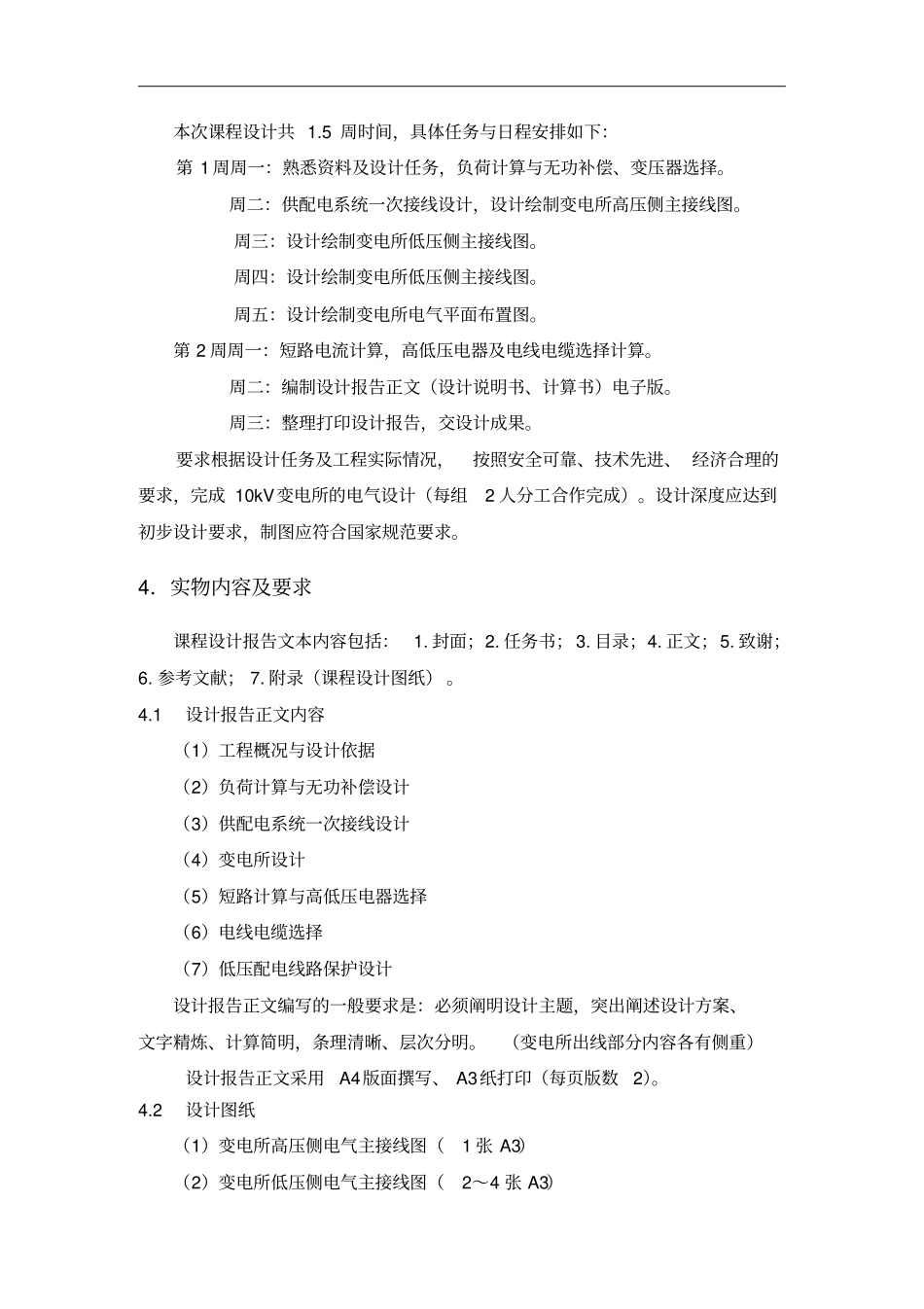

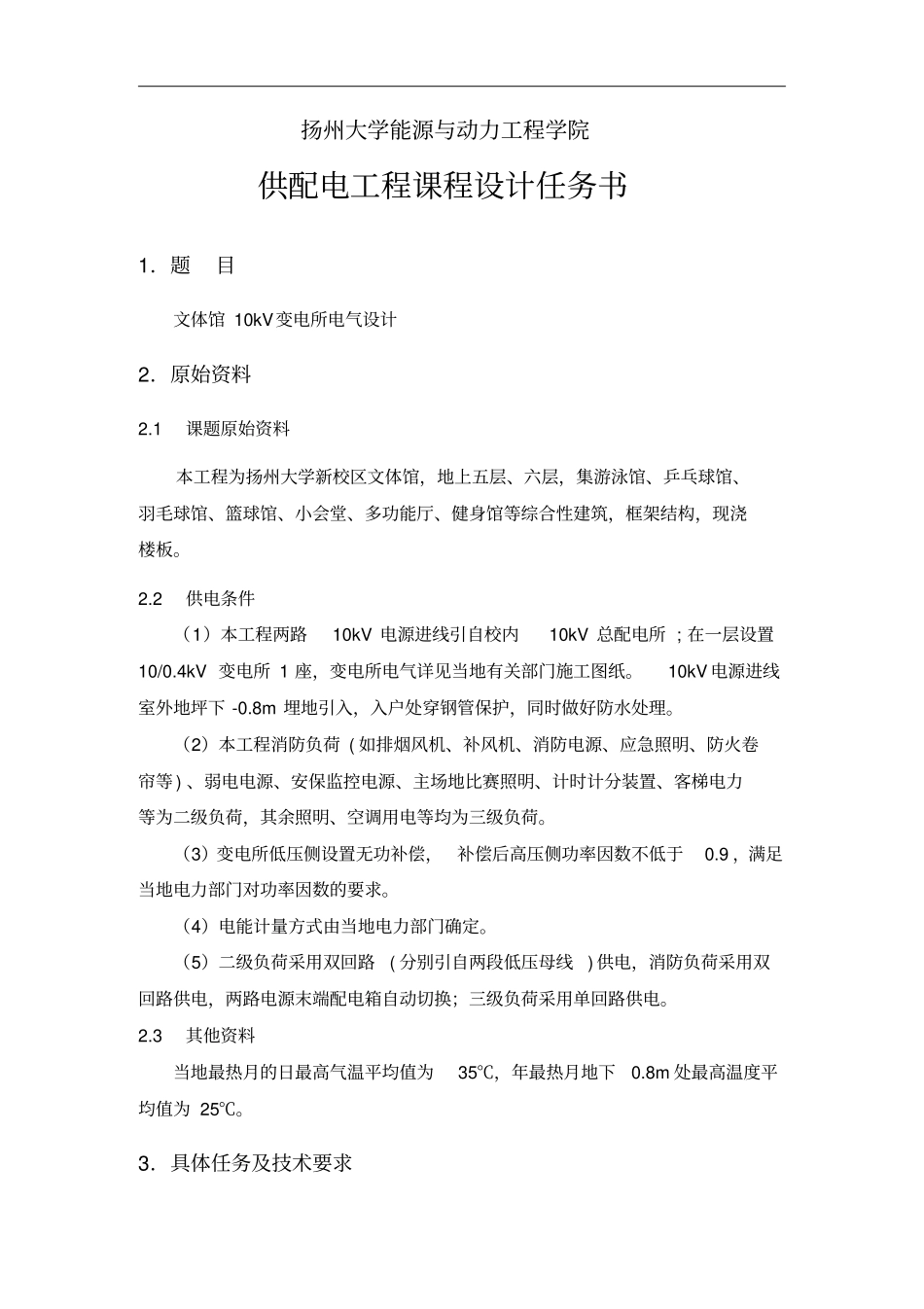

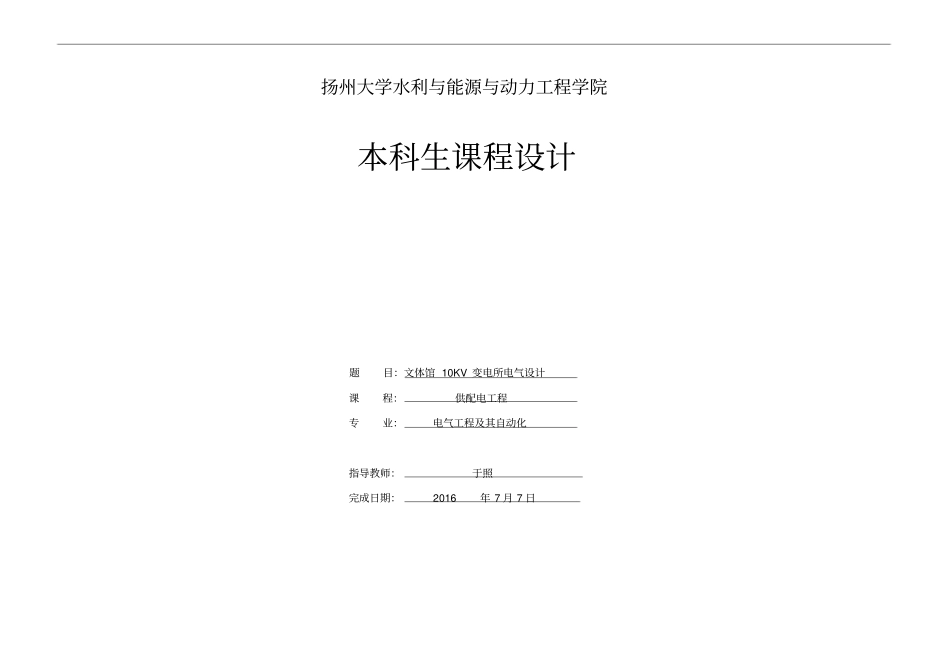

扬州大学水利与能源与动力工程学院本科生课程设计题目：文体馆10KV变电所电气设计课程：供配电工程专业：电气工程及其自动化指导教师：于照完成日期：2016年7月7日扬州大学能源与动力工程学院供配电工程课程设计任务书1．题目文体馆10kV变电所电气设计2．原始资料2.1课题原始资料本工程为扬州大学新校区文体馆，地上五层、六层，集游泳馆、乒乓球馆、羽毛球馆、篮球馆、小会堂、多功能厅、健身馆等综合性建筑，框架结构，现浇楼板。2.2供电条件（1）本工程两路10kV电源进线引自校内10kV总配电所;在一层设置10/0.4kV变电所1座，变电所电气详见当地有关部门施工图纸。10kV电源进线室外地坪下-0.8m埋地引入，入户处穿钢管保护，同时做好防水处理。（2）本工程消防负荷(如排烟风机、补风机、消防电源、应急照明、防火卷帘等)、弱电电源、安保监控电源、主场地比赛照明、计时计分装置、客梯电力等为二级负荷，其余照明、空调用电等均为三级负荷。（3）变电所低压侧设置无功补偿，补偿后高压侧功率因数不低于0.9，满足当地电力部门对功率因数的要求。（4）电能计量方式由当地电力部门确定。（5）二级负荷采用双回路(分别引自两段低压母线)供电，消防负荷采用双回路供电，两路电源末端配电箱自动切换；三级负荷采用单回路供电。2.3其他资料当地最热月的日最高气温平均值为35℃，年最热月地下0.8m处最高温度平均值为25℃。3．具体任务及技术要求本次课程设计共1.5周时间，具体任务与日程安排如下：第1周周一：熟悉资料及设计任务，负荷计算与无功补偿、变压器选择。周二：供配电系统一次接线设计，设计绘制变电所高压侧主接线图。周三：设计绘制变电所低压侧主接线图。周四：设计绘制变电所低压侧主接线图。周五：设计绘制变电所电气平面布置图。第2周周一：短路电流计算，高低压电器及电线电缆选择计算。周二：编制设计报告正文（设计说明书、计算书）电子版。周三：整理打印设计报告，交设计成果。要求根据设计任务及工程实际情况，按照安全可靠、技术先进、经济合理的要求，完成10kV变电所的电气设计（每组2人分工合作完成）。设计深度应达到初步设计要求，制图应符合国家规范要求。4．实物内容及要求课程设计报告文本内容包括：1.封面；2.任务书；3.目录；4.正文；5.致谢；6.参考文献；7.附录（课程设计图纸）。4.1设计报告正文内容（1）工程概况与设计依据（2）负荷计算与无功补偿设计（3）供配电系统一次接线设计（4）变电所设计（5）短路计算与高低压电器选择（6）电线电缆选择（7）低压配电线路保护设计设计报告正文编写的一般要求是：必须阐明设计主题，突出阐述设计方案、文字精炼、计算简明，条理清晰、层次分明。（变电所出线部分内容各有侧重）设计报告正文采用A4版面撰写、A3纸打印（每页版数2）。4.2设计图纸（1）变电所高压侧电气主接线图（1张A3）（2）变电所低压侧电气主接线图（2～4张A3）（3）变电所电气平面布置图（1张A3）设计图纸绘制的一般要求是：满足设计要求，遵循制图标准，依据设计规范，比例适当、布局合理，讲究绘图质量。（变电所出线部分内容各有侧重）设计图纸采用A3图纸CAD出图。与报告正文一起装订成册。5．设计指导书及参考文献[1]翁双安．供配电工程设计指导[M]．北京：机械工业出版社，2008[2]莫岳平、翁双安．供配电工程[M]．北京：机械工业出版社，2011[3]任元会．工业与民用配电设计手册[M]．3版．北京：中国电力出版社，20058．学生任务分配表1课程设计任务分配表7．完成期限任务书写于2016年6月10日，完成期限为2016年6月25日8．指导教师于照序号课题名称班级学号备注1文体馆10kV变电所电气设计电气1302131504214变电所出线分工合作电气1302131504215电气1302131504237目录1、工程概况与设计依据.................................................................................................................11.1工程概况............................................................................................................................11.2设计依据.................................................................
