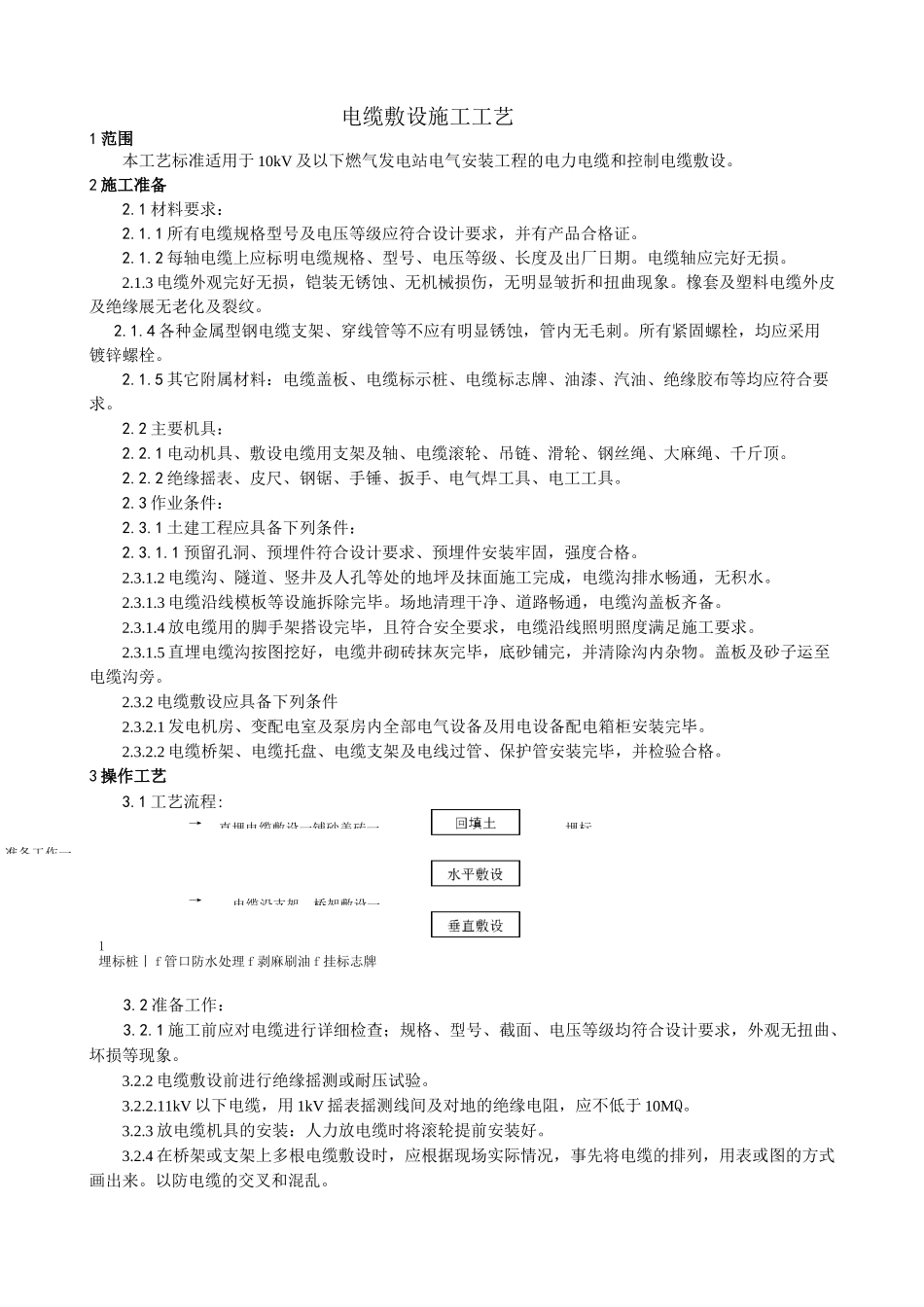

埋标1范围本工艺标准适用于10kV及以下燃气发电站电气安装工程的电力电缆和控制电缆敷设。2施工准备2.1材料要求：2.1.1所有电缆规格型号及电压等级应符合设计要求，并有产品合格证。2.1.2每轴电缆上应标明电缆规格、型号、电压等级、长度及出厂日期。电缆轴应完好无损。2.1.3电缆外观完好无损，铠装无锈蚀、无机械损伤，无明显皱折和扭曲现象。橡套及塑料电缆外皮及绝缘展无老化及裂纹。2.1.4各种金属型钢电缆支架、穿线管等不应有明显锈蚀，管内无毛刺。所有紧固螺栓，均应采用镀锌螺栓。2.1.5其它附属材料：电缆盖板、电缆标示桩、电缆标志牌、油漆、汽油、绝缘胶布等均应符合要求。2.2主要机具：2.2.1电动机具、敷设电缆用支架及轴、电缆滚轮、吊链、滑轮、钢丝绳、大麻绳、千斤顶。2.2.2绝缘摇表、皮尺、钢锯、手锤、扳手、电气焊工具、电工工具。2.3作业条件：2.3.1土建工程应具备下列条件：2.3.1.1预留孔洞、预埋件符合设计要求、预埋件安装牢固，强度合格。2.3.1.2电缆沟、隧道、竖井及人孔等处的地坪及抹面施工完成，电缆沟排水畅通，无积水。2.3.1.3电缆沿线模板等设施拆除完毕。场地清理干净、道路畅通，电缆沟盖板齐备。2.3.1.4放电缆用的脚手架搭设完毕，且符合安全要求，电缆沿线照明照度满足施工要求。2.3.1.5直埋电缆沟按图挖好，电缆井砌砖抹灰完毕，底砂铺完，并清除沟内杂物。盖板及砂子运至电缆沟旁。2.3.2电缆敷设应具备下列条件2.3.2.1发电机房、变配电室及泵房内全部电气设备及用电设备配电箱柜安装完毕。2.3.2.2电缆桥架、电缆托盘、电缆支架及电线过管、保护管安装完毕，并检验合格。3操作工艺3.1工艺流程:1埋标桩丨f管口防水处理f剥麻刷油f挂标志牌3.2准备工作：3.2.1施工前应对电缆进行详细检查；规格、型号、截面、电压等级均符合设计要求，外观无扭曲、坏损等现象。3.2.2电缆敷设前进行绝缘摇测或耐压试验。3.2.2.11kV以下电缆，用1kV摇表摇测线间及对地的绝缘电阻，应不低于10MQ。3.2.3放电缆机具的安装：人力放电缆时将滚轮提前安装好。3.2.4在桥架或支架上多根电缆敷设时，应根据现场实际情况，事先将电缆的排列，用表或图的方式画出来。以防电缆的交叉和混乱。准备工作一电缆敷设施工工艺直埋电缆敷设一铺砂盖砖一电缆沿支架、桥架敷设一3.2.5冬季电缆敷设，温度达不到规范要求时，应将电缆需要弯曲的地方用喷灯提前加温。3.2.6电缆的搬运及支架架设：3.2.6.1电缆短距离搬运，一般采用滚动电缆轴的方法。滚动时应按电缆轴上箭头指示方向滚动。如无箭头时，可按电缆缠绕方向滚动，切不可反缠绕方向滚运，以免电缆松弛。3.2.6.2电缆支架的架设地点应选好，以敷设方便为准，一般应在电缆起止点附近。架设时，应注意电缆轴的转动方向，电缆引出端应在电缆轴的上方。3.3直埋电缆敷设：3.3.1清除电缆沟内杂物，铺完底沙或细土。3.3.2电缆敷设3.3.2.1电缆敷设可用人力拉引或机械牵引。采用机械牵引可用电动绞磨或托撬（旱船法）。电缆敷设时，应注意电缆弯曲半径应符合规范要求。电缆最小弯曲半径电缆形式多芯单芯控制电缆10D橡皮绝缘电力电缆无钢铠护套10D钢铠护套20D聚氯乙烯绝缘电力电缆10D交联聚乙烯绝缘电力电缆15D20D3.3.2.2电缆在电缆沟内敷设应有适量的蛇型弯，电缆的两端、中间接头、电缆井内、过管处、垂直位差处均应留有适当的余度。3.3.3铺砂盖砖：3.3.3.1电缆敷设完毕、应请建设单位、监理单位及我方的质量检查部门共同进行隐蔽工程验收。3.332隐蔽工程验收合格，电缆上下分别铺盖10cm厚砂子或细土，然后用砖或电缆盖板将电缆盖好，覆盖宽度应超过电缆两侧5cm。使用电缆盖板时，盖板应指向受电方向。3.3.4回填土。回填土前，再作一次隐蔽工程检验，合格后，应及时回填土并进行夯实。3.3.5埋标桩：电缆在拐弯、接头、交叉、进出建筑物等地段应设明显方位标桩。直线段应适当加设标桩。标桩露出地面以15cm为宜。3.3.6直埋电线进出建筑物，室内过管口低于室外地面者，对其过管按设计或标准图册做防水处理。3.4电缆沿支架、桥架敷设：3.4.1水平敷设3.4.1.1敷设方法可用人力或机械牵引。3.4.1.2电缆沿桥架或托盘敷设时，应单层敷设，排列整齐。不得...
