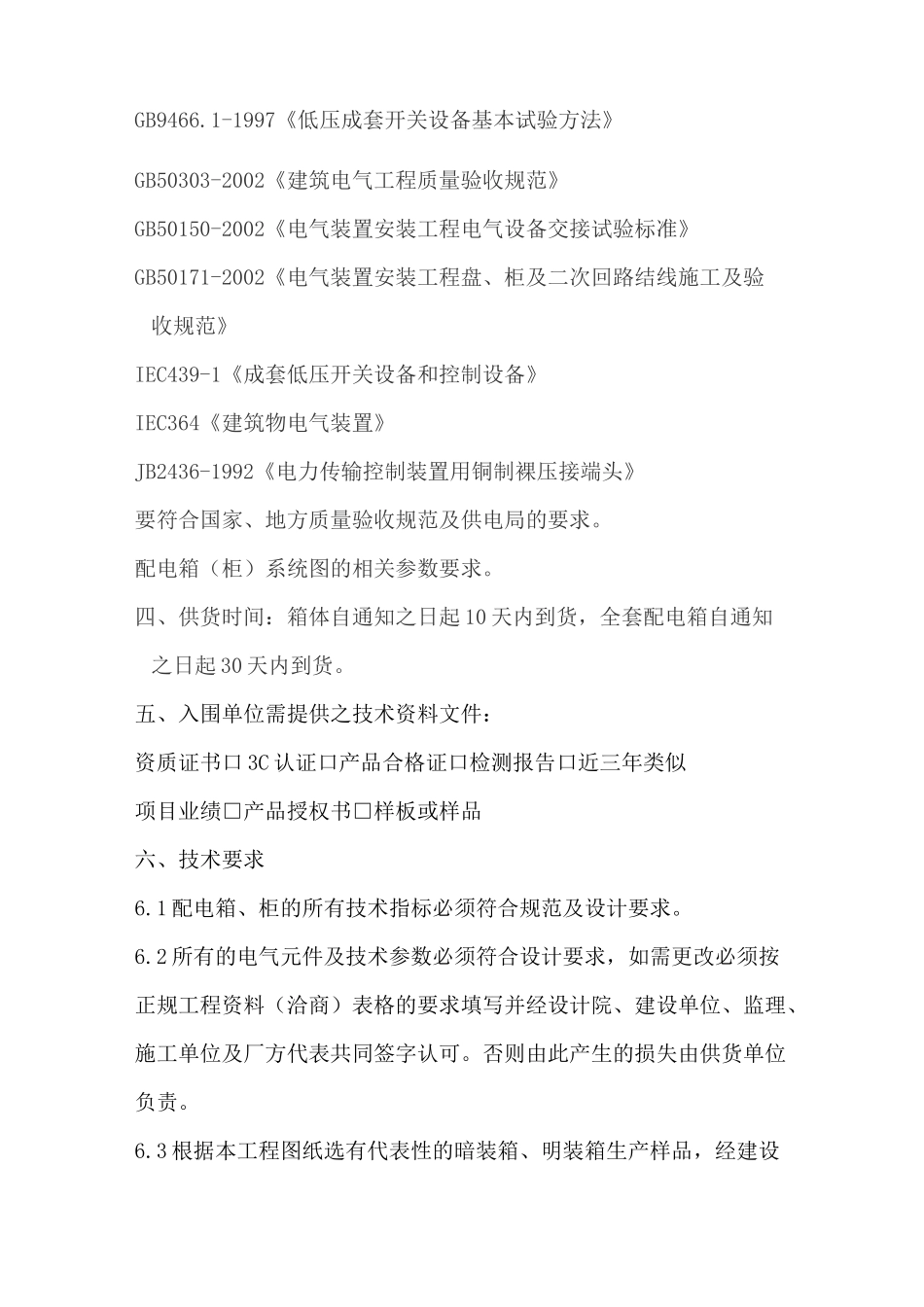

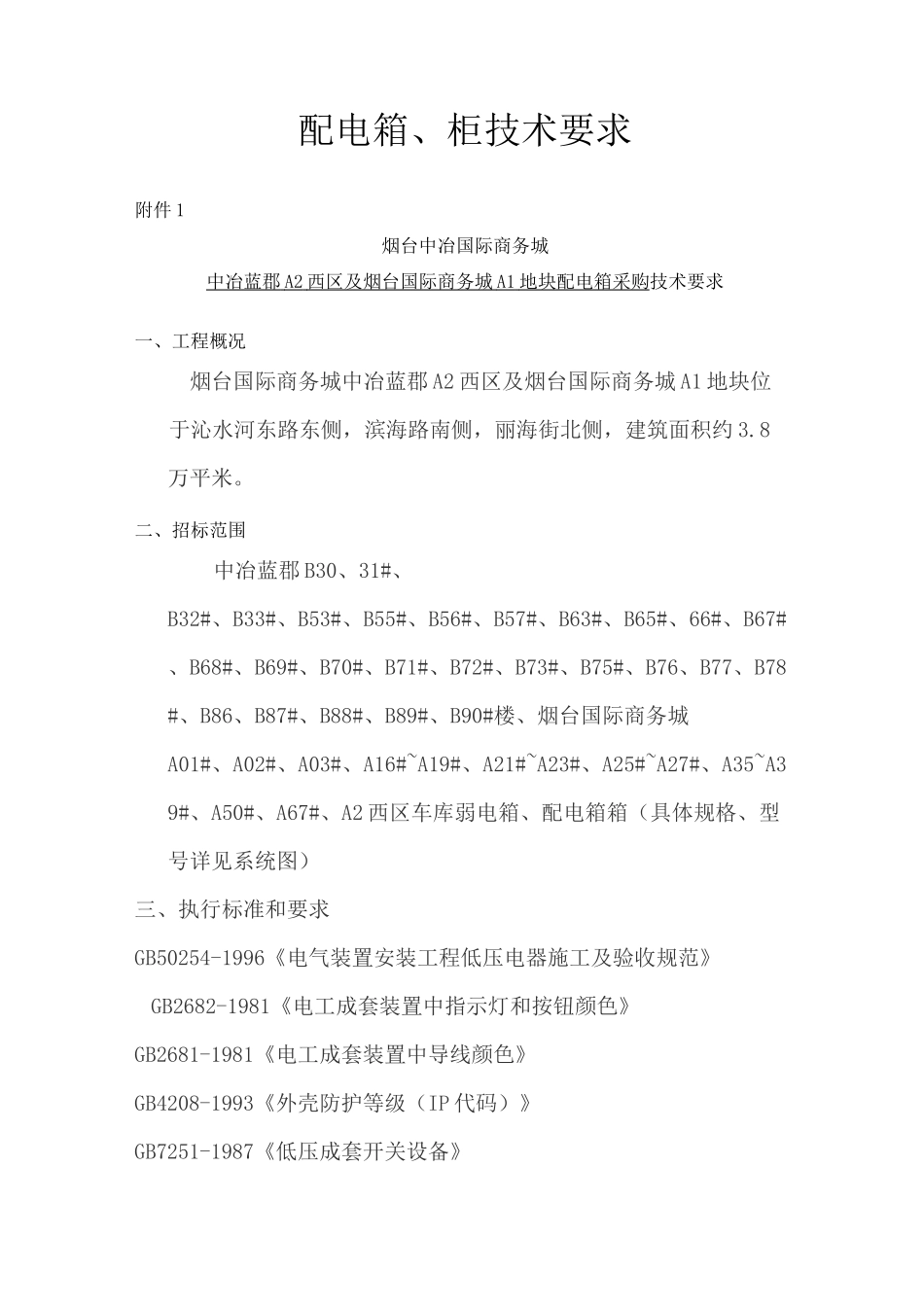

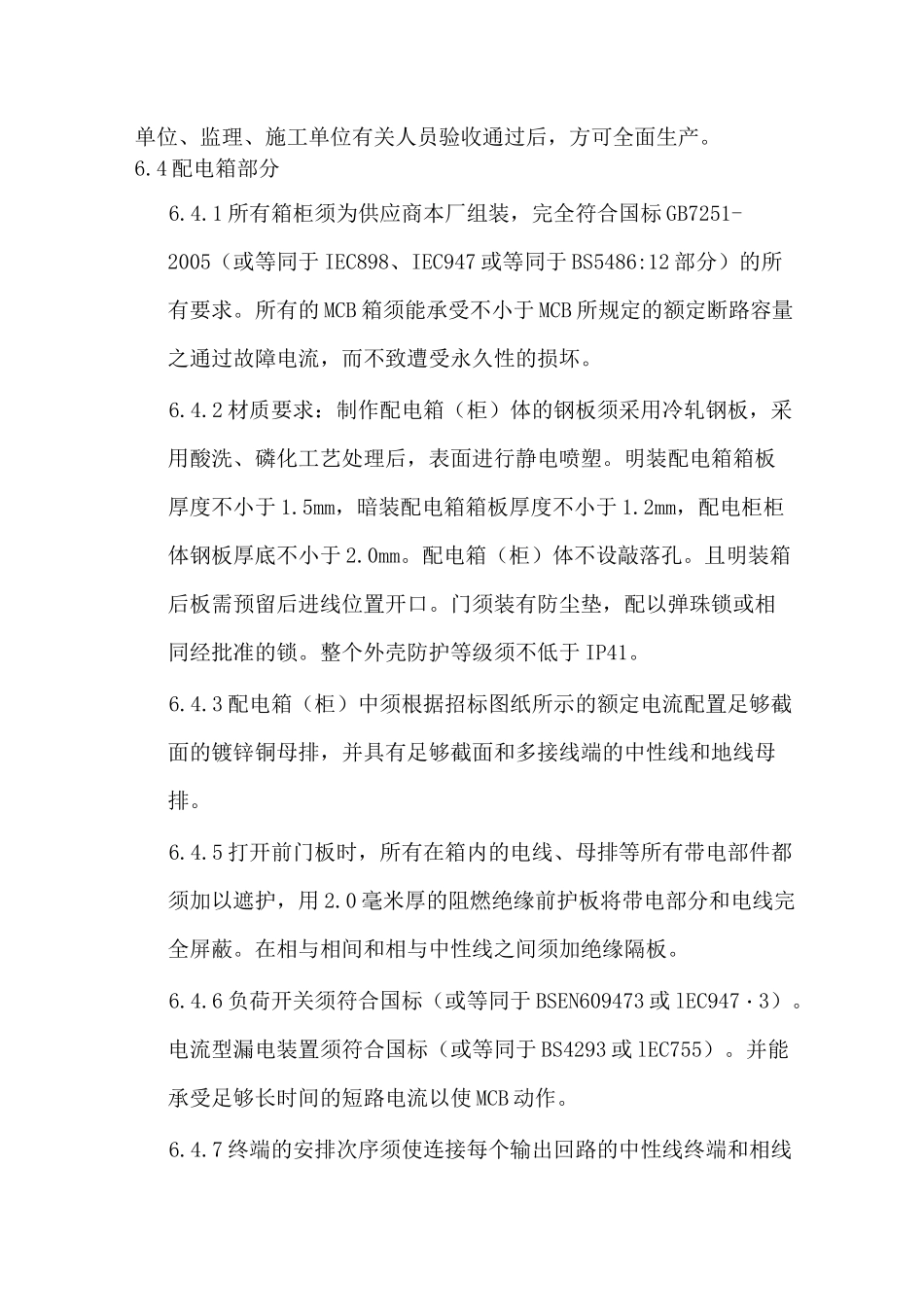

配电箱、柜技术要求附件1烟台中冶国际商务城中冶蓝郡A2西区及烟台国际商务城A1地块配电箱采购技术要求一、工程概况烟台国际商务城中冶蓝郡A2西区及烟台国际商务城A1地块位于沁水河东路东侧，滨海路南侧，丽海街北侧，建筑面积约3.8万平米。二、招标范围中冶蓝郡B30、31#、B32#、B33#、B53#、B55#、B56#、B57#、B63#、B65#、66#、B67#、B68#、B69#、B70#、B71#、B72#、B73#、B75#、B76、B77、B78#、B86、B87#、B88#、B89#、B90#楼、烟台国际商务城A01#、A02#、A03#、A16#~A19#、A21#~A23#、A25#~A27#、A35~A39#、A50#、A67#、A2西区车库弱电箱、配电箱箱（具体规格、型号详见系统图）三、执行标准和要求GB50254-1996《电气装置安装工程低压电器施工及验收规范》GB2682-1981《电工成套装置中指示灯和按钮颜色》GB2681-1981《电工成套装置中导线颜色》GB4208-1993《外壳防护等级（IP代码）》GB7251-1987《低压成套开关设备》GB9466.1-1997《低压成套开关设备基本试验方法》GB50303-2002《建筑电气工程质量验收规范》GB50150-2002《电气装置安装工程电气设备交接试验标准》GB50171-2002《电气装置安装工程盘、柜及二次回路结线施工及验收规范》IEC439-1《成套低压开关设备和控制设备》IEC364《建筑物电气装置》JB2436-1992《电力传输控制装置用铜制裸压接端头》要符合国家、地方质量验收规范及供电局的要求。配电箱（柜）系统图的相关参数要求。四、供货时间：箱体自通知之日起10天内到货，全套配电箱自通知之日起30天内到货。五、入围单位需提供之技术资料文件：资质证书口3C认证口产品合格证口检测报告口近三年类似项目业绩□产品授权书□样板或样品六、技术要求6.1配电箱、柜的所有技术指标必须符合规范及设计要求。6.2所有的电气元件及技术参数必须符合设计要求，如需更改必须按正规工程资料（洽商）表格的要求填写并经设计院、建设单位、监理、施工单位及厂方代表共同签字认可。否则由此产生的损失由供货单位负责。6.3根据本工程图纸选有代表性的暗装箱、明装箱生产样品，经建设单位、监理、施工单位有关人员验收通过后，方可全面生产。6.4配电箱部分6.4.1所有箱柜须为供应商本厂组装，完全符合国标GB7251-2005（或等同于IEC898、IEC947或等同于BS5486:12部分）的所有要求。所有的MCB箱须能承受不小于MCB所规定的额定断路容量之通过故障电流，而不致遭受永久性的损坏。6.4.2材质要求：制作配电箱（柜）体的钢板须采用冷轧钢板，采用酸洗、磷化工艺处理后，表面进行静电喷塑。明装配电箱箱板厚度不小于1.5mm，暗装配电箱箱板厚度不小于1.2mm，配电柜柜体钢板厚底不小于2.0mm。配电箱（柜）体不设敲落孔。且明装箱后板需预留后进线位置开口。门须装有防尘垫，配以弹珠锁或相同经批准的锁。整个外壳防护等级须不低于IP41。6.4.3配电箱（柜）中须根据招标图纸所示的额定电流配置足够截面的镀锌铜母排，并具有足够截面和多接线端的中性线和地线母排。6.4.5打开前门板时，所有在箱内的电线、母排等所有带电部件都须加以遮护，用2.0毫米厚的阻燃绝缘前护板将带电部分和电线完全屏蔽。在相与相间和相与中性线之间须加绝缘隔板。6.4.6负荷开关须符合国标（或等同于BSEN609473或lEC947・3）。电流型漏电装置须符合国标（或等同于BS4293或lEC755）。并能承受足够长时间的短路电流以使MCB动作。6.4.7终端的安排次序须使连接每个输出回路的中性线终端和相线终端的安排次序相同。6.4.8须配置一个接地端子，使箱体具备接地条件。接地端子须用内六角螺栓连接。6.4.9本工程配电箱在外型尺寸上要求：箱体宽度尺寸应尽量减小，最大不宜超过招投标图纸中所标示的尺寸。如有异议，回标时应明确提供箱体尺寸与招标图不符的设备清单，标明箱体编号、招标图中的尺寸及需要的尺寸；弱电箱体内预留光端机（光猫）、及尾纤位置并预留电源插座。6.4.10每个配电箱均按最终所接回路提供说明，以标牌及接线图的模式附于每个箱内，元件型号规格、回路名称、相序等信息必须与实际准确相符。须配备有多接线端的保护导线。6.4.11部份配电箱含有楼控及消防联动功能，其操作继电器等相关连接，统一在厂内完成。6.4.12箱...
