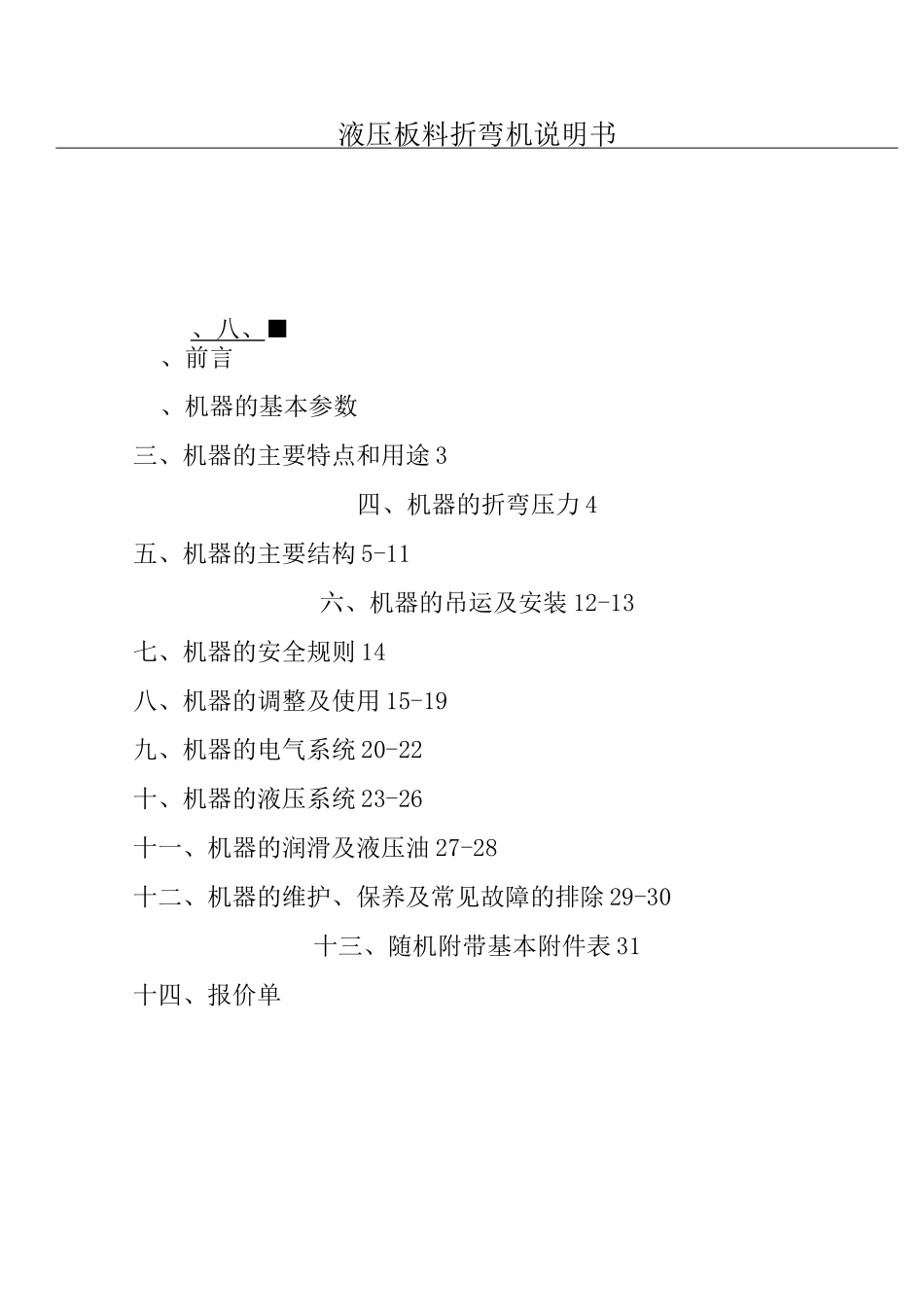

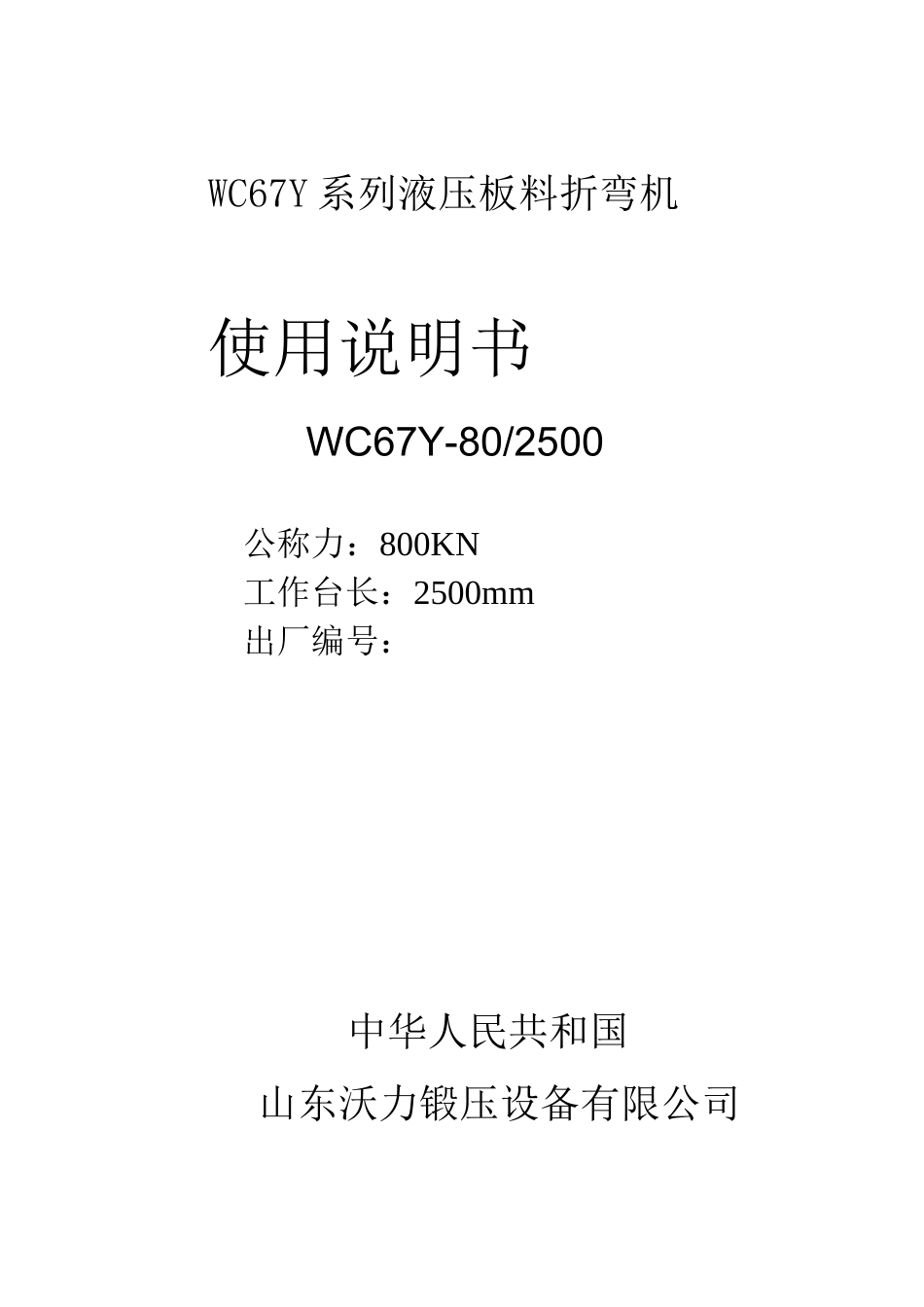

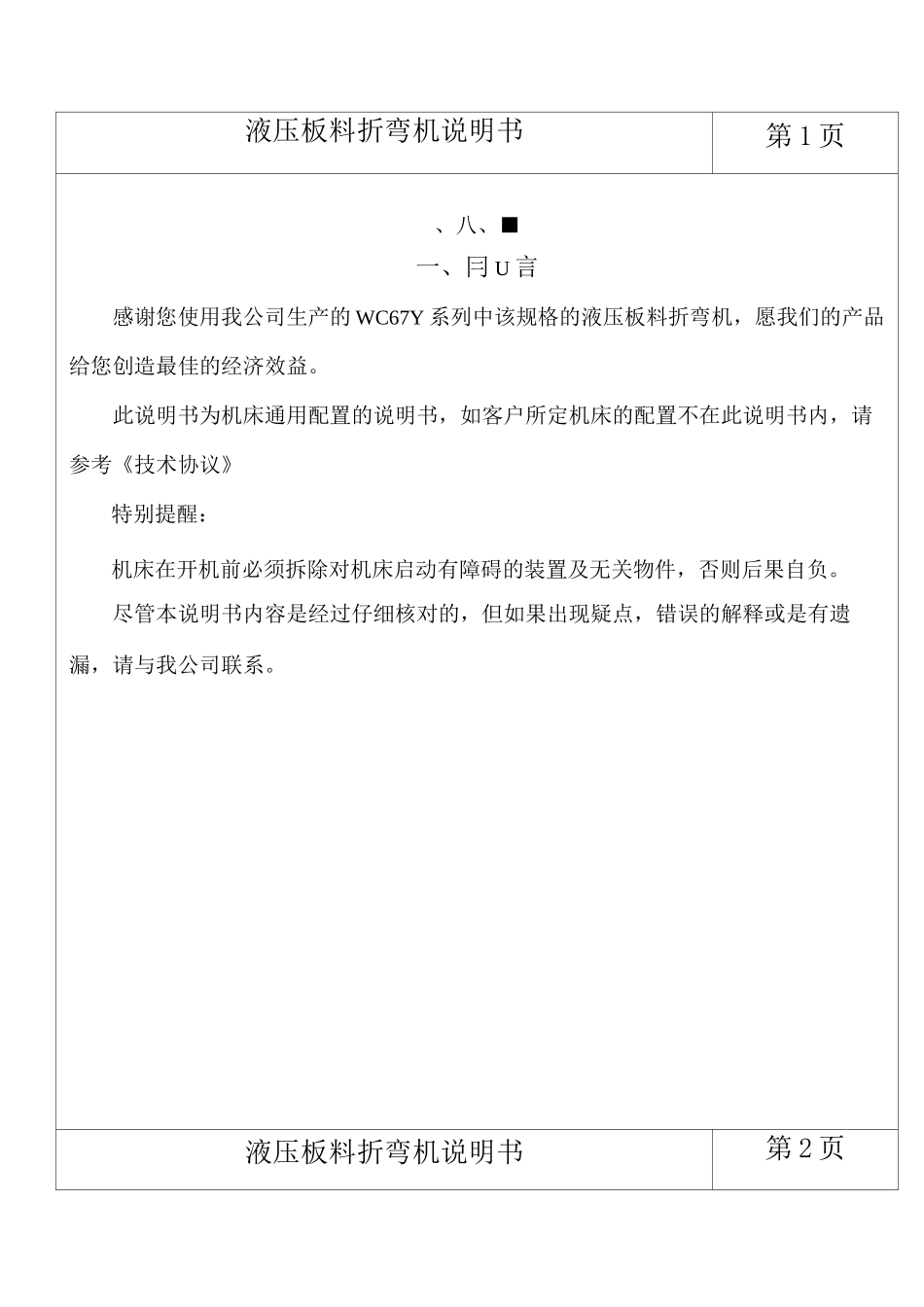

WC67Y系列液压板料折弯机使用说明书WC67Y-80/2500公称力：800KN工作台长：2500mm出厂编号：中华人民共和国山东沃力锻压设备有限公司液压板料折弯机说明书、八、■、前言、机器的基本参数三、机器的主要特点和用途3四、机器的折弯压力4五、机器的主要结构5-11六、机器的吊运及安装12-13七、机器的安全规则14八、机器的调整及使用15-19九、机器的电气系统20-22十、机器的液压系统23-26十一、机器的润滑及液压油27-28十二、机器的维护、保养及常见故障的排除29-30十三、随机附带基本附件表31十四、报价单液压板料折弯机说明书第1页、八、■一、冃U言感谢您使用我公司生产的WC67Y系列中该规格的液压板料折弯机，愿我们的产品给您创造最佳的经济效益。此说明书为机床通用配置的说明书，如客户所定机床的配置不在此说明书内，请参考《技术协议》特别提醒：机床在开机前必须拆除对机床启动有障碍的装置及无关物件，否则后果自负。尽管本说明书内容是经过仔细核对的，但如果出现疑点，错误的解释或是有遗漏，请与我公司联系。液压板料折弯机说明书第2页、机器的基本参数序号名称1公称压力2工作台长度3立柱间距离4主电机型号功率5后挡料电机型号功率6轴向柱塞泵型号排量压力7外形尺寸长宽高数值单位备注80KN2500mm2000mmY160M-6B57.5kwY2-80M20.55kw25MCY14-1B25L/min32MPa2500mm1200mm2200mm三、机器的主要特点和用途随机提供的使用说明书是指导用户正确使用和维护保养机器的主要技术资料，请妥善保存！操作人员须仔细阅读理解掌握使用方法可进行操作。1、特点WC67Y液压折弯机是在吸收了国内外先进折弯优点的基础上开发的，适用于各种企业的使用。该机具有以下特点：①具有先进技术机床造型，其流线型设计，美观大方。②机床具有高精度，高刚性，大行程，咼速度等显著性能特点。③机床采用行业先进的液压系统，滑块采用机械扭轴同步，精度高、性能稳定，维护方便。④机床采用科学合理的模具安装形式，对工作的适应范围广。⑤机器喉口和后侧设置多项安全防护措施，避免紧急事故的发生。2、用途本机床是金属板料，折弯成型加工的一种通用设备，可用简单的模具折出多种形状的制件。上模装有补偿机构，可保证获得较咼的折弯工作精度。用户只需配备各种不同的模具，就可将板料折弯成各种不同形状的工件，还可以冲载、剪加工艺。本机器广泛适用于汽车、机械、造船、电器、轻工及装潢行业进行金属板料的折弯成形加工。液压板料折弯机说明书第4页液压板料折弯机说明书第5页四、机器的折弯压力v46810121416182024283236404550556065708090100120b2.845.578.5101112.514172022252831353842464956637085r0.711.31.622.32.633.33.84.5566.57891010.51113141516s0.540300.660403030『当L=1米时的折弯压力(KN)表中0.870504030例:S=4mmL=1mmV=32mm11108070601.21201008070601.515012011090802220190170150130110P=330KN2.5259220200170150130查表得〕33302902502101801603.540033029025022020010044403703302902602302104.54704103703303002702505510450400360330270250652047043039036034030087006406005204604201081072065012950计算公式:P=650S2L/V(KN)S=所折弯板料的厚度mmL=所折板料宽度mV=下模开口尺寸mm液压板料折弯机说明书第6页五、机器的主要结构1、机械结构简介：液压折弯机主要由床身、滑块、后挡料、液压系统、模具、托料架、安全防护装置、电气系统等组成。2、机械连接⑴上滑块与两油缸组件中活塞杆相连，并经油缸底板支撑于左右墙板上，有左右导轨对滑块上下移动提供导向。活塞杆与滑块连接处有球面垫块，以保证横梁受力合理分布，及活塞杆的对正状态良好。⑵按主机形式不同，按客户要求生产的折弯机下横梁（工作台）有两种形式，一种下横梁为单立式，用螺丝固定；另一种是下横梁为三立式加补偿缸。两边同时设有可调整垫块，修正垫块及机体贴合面，可调整修正精度。⑶为保证左右油缸同步工作，机床采用同步扭轴摆臂及连杆。3、滑块部分滑块部分由滑块、油缸及机械挡块微调结构等组成。左右油缸固定在机架上，通过液压使活塞（杆）带动滑块上下运动。机械挡块置于两油缸内部，结构紧凑，两边...
