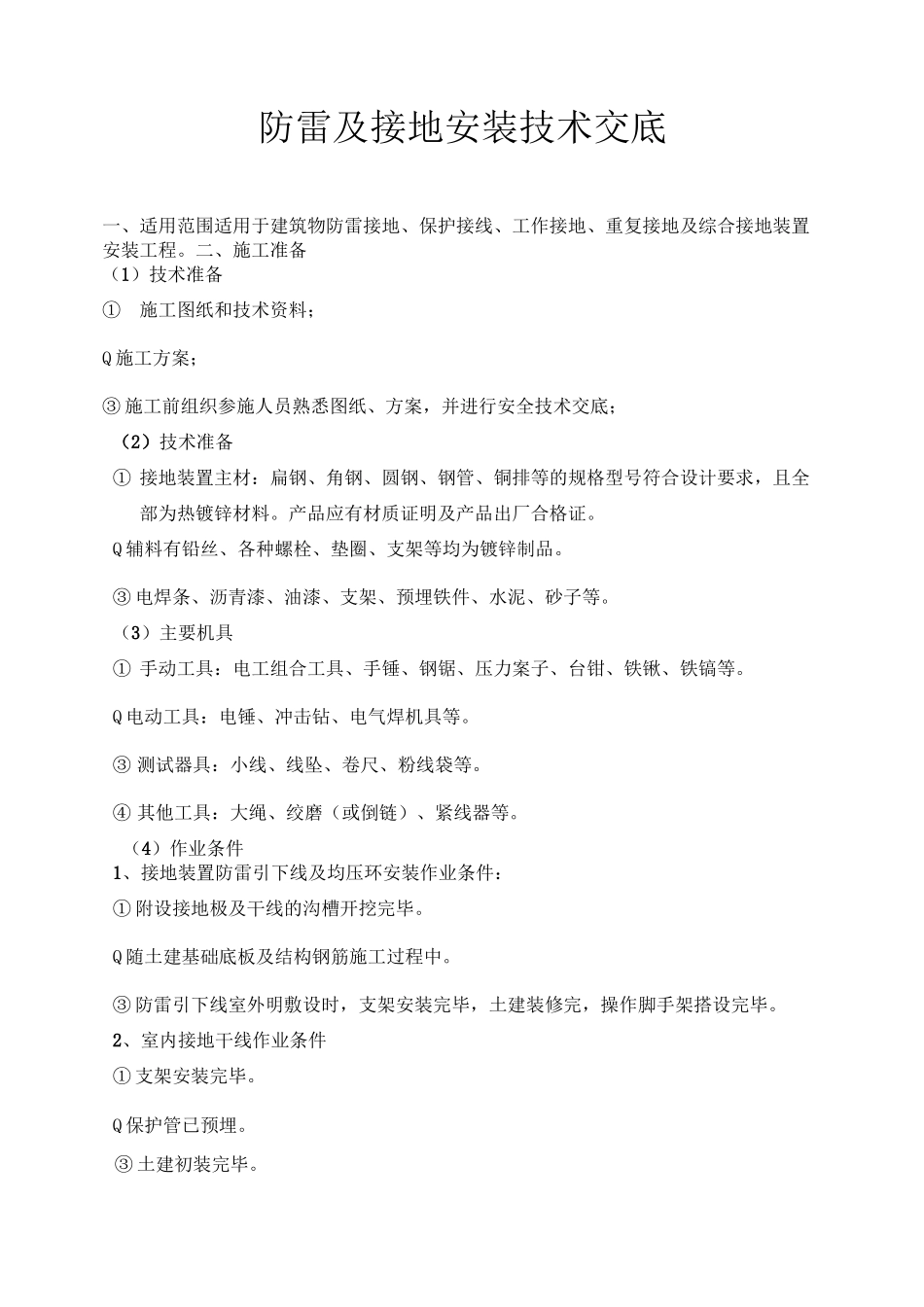

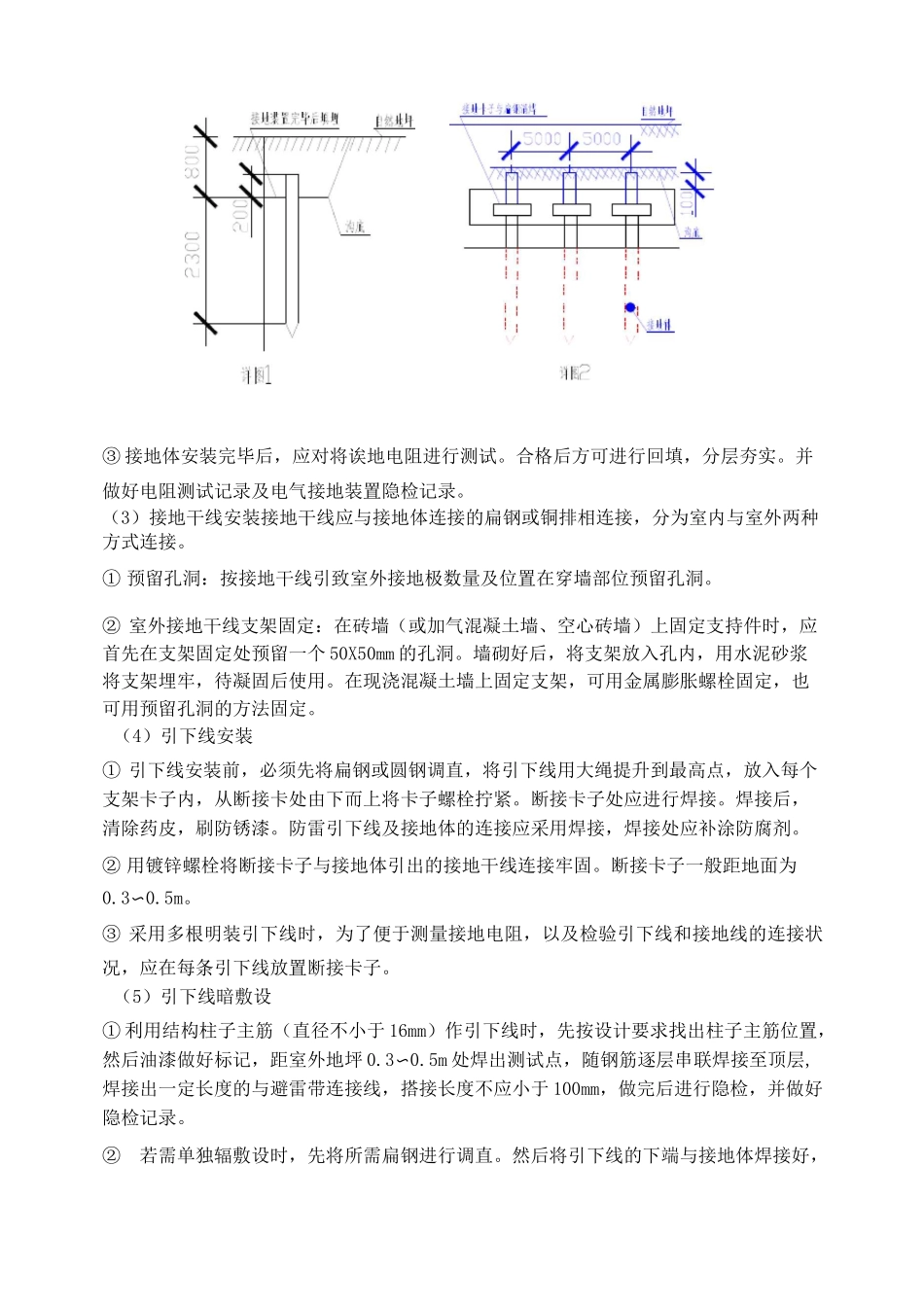

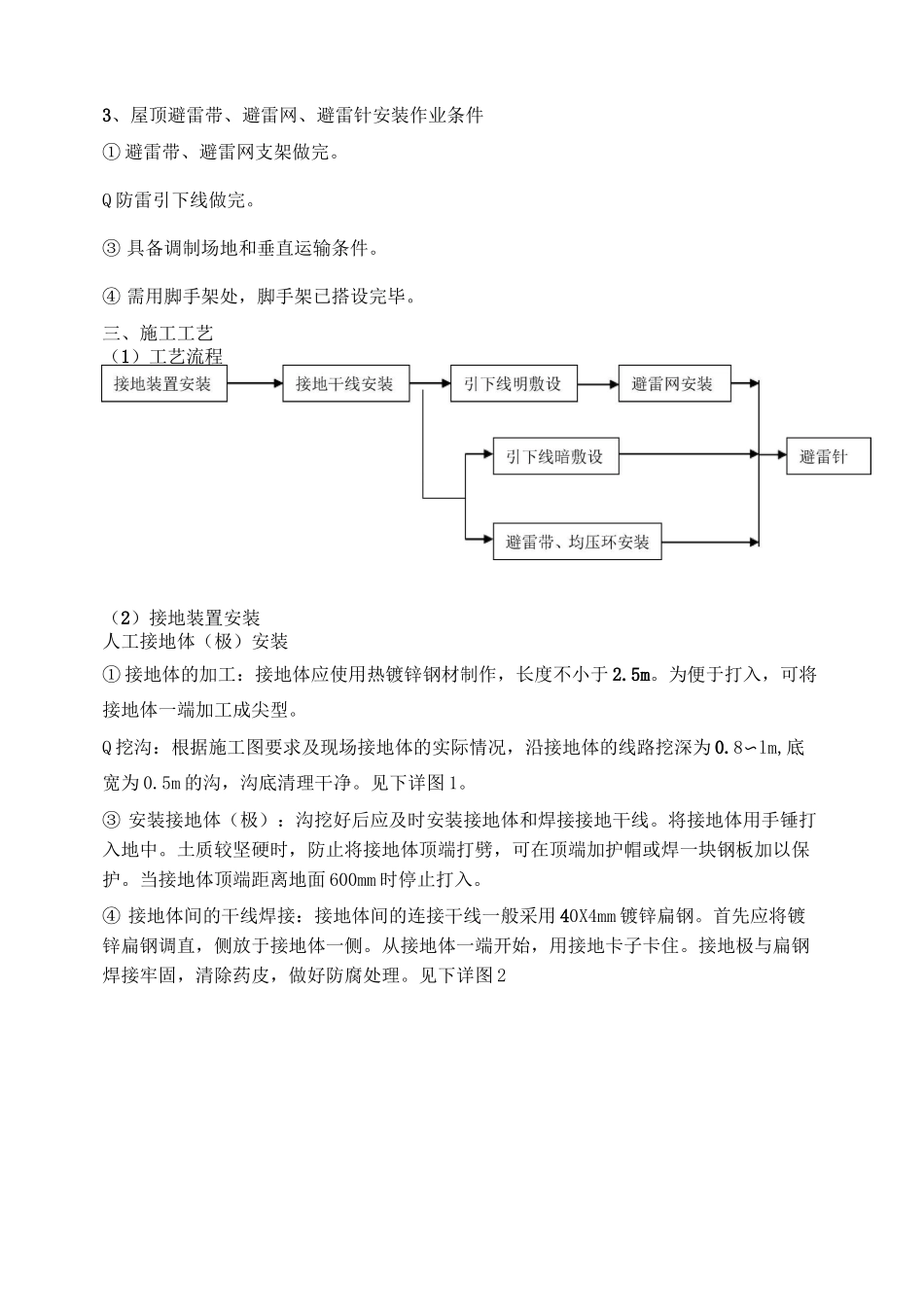

防雷及接地安装技术交底一、适用范围适用于建筑物防雷接地、保护接线、工作接地、重复接地及综合接地装置安装工程。二、施工准备（1）技术准备①施工图纸和技术资料；Q施工方案；③施工前组织参施人员熟悉图纸、方案，并进行安全技术交底；（2）技术准备①接地装置主材：扁钢、角钢、圆钢、钢管、铜排等的规格型号符合设计要求，且全部为热镀锌材料。产品应有材质证明及产品出厂合格证。Q辅料有铅丝、各种螺栓、垫圈、支架等均为镀锌制品。③电焊条、沥青漆、油漆、支架、预埋铁件、水泥、砂子等。（3）主要机具①手动工具：电工组合工具、手锤、钢锯、压力案子、台钳、铁锹、铁镐等。Q电动工具：电锤、冲击钻、电气焊机具等。③测试器具：小线、线坠、卷尺、粉线袋等。④其他工具：大绳、绞磨（或倒链）、紧线器等。（4）作业条件1、接地装置防雷引下线及均压环安装作业条件：①附设接地极及干线的沟槽开挖完毕。Q随土建基础底板及结构钢筋施工过程中。③防雷引下线室外明敷设时，支架安装完毕，土建装修完，操作脚手架搭设完毕。2、室内接地干线作业条件①支架安装完毕。Q保护管已预埋。③土建初装完毕。3、屋顶避雷带、避雷网、避雷针安装作业条件①避雷带、避雷网支架做完。Q防雷引下线做完。③具备调制场地和垂直运输条件。④需用脚手架处，脚手架已搭设完毕。三、施工工艺（1）工艺流程（2）接地装置安装人工接地体（极）安装①接地体的加工：接地体应使用热镀锌钢材制作，长度不小于2.5m。为便于打入，可将接地体一端加工成尖型。Q挖沟：根据施工图要求及现场接地体的实际情况，沿接地体的线路挖深为0.8〜lm,底宽为0.5m的沟，沟底清理干净。见下详图1。③安装接地体（极）：沟挖好后应及时安装接地体和焊接接地干线。将接地体用手锤打入地中。土质较坚硬时，防止将接地体顶端打劈，可在顶端加护帽或焊一块钢板加以保护。当接地体顶端距离地面600mm时停止打入。④接地体间的干线焊接：接地体间的连接干线一般采用40X4mm镀锌扁钢。首先应将镀锌扁钢调直，侧放于接地体一侧。从接地体一端开始，用接地卡子卡住。接地极与扁钢焊接牢固，清除药皮，做好防腐处理。见下详图2③接地体安装完毕后，应对将诶地电阻进行测试。合格后方可进行回填，分层夯实。并做好电阻测试记录及电气接地装置隐检记录。（3）接地干线安装接地干线应与接地体连接的扁钢或铜排相连接，分为室内与室外两种方式连接。①预留孔洞：按接地干线引致室外接地极数量及位置在穿墙部位预留孔洞。②室外接地干线支架固定：在砖墙（或加气混凝土墙、空心砖墙）上固定支持件时，应首先在支架固定处预留一个50X50mm的孔洞。墙砌好后，将支架放入孔内，用水泥砂浆将支架埋牢，待凝固后使用。在现浇混凝土墙上固定支架，可用金属膨胀螺栓固定，也可用预留孔洞的方法固定。（4）引下线安装①引下线安装前，必须先将扁钢或圆钢调直，将引下线用大绳提升到最高点，放入每个支架卡子内，从断接卡处由下而上将卡子螺栓拧紧。断接卡子处应进行焊接。焊接后，清除药皮，刷防锈漆。防雷引下线及接地体的连接应采用焊接，焊接处应补涂防腐剂。②用镀锌螺栓将断接卡子与接地体引出的接地干线连接牢固。断接卡子一般距地面为0.3〜0.5m。③采用多根明装引下线时，为了便于测量接地电阻，以及检验引下线和接地线的连接状况，应在每条引下线放置断接卡子。（5）引下线暗敷设①利用结构柱子主筋（直径不小于16mm）作引下线时，先按设计要求找出柱子主筋位置，然后油漆做好标记，距室外地坪0.3〜0.5m处焊出测试点，随钢筋逐层串联焊接至顶层,焊接出一定长度的与避雷带连接线，搭接长度不应小于100mm，做完后进行隐检，并做好隐检记录。②若需单独辐敷设时，先将所需扁钢进行调直。然后将引下线的下端与接地体焊接好，并与断接卡子连接。随着结构施工的逐步提高，将引下线敷设于建筑物结构内至屋顶甩出和避雷带连接的长度。如需中间接头应进行焊接，随着结构钢筋的隐检做好隐检，并填写记录。（6）引下线暗敷设应符合下列规定：①引下线镀锌扁钢截面不得小于25X4mm；镀锌圆钢直径不得小于12mm。②引下线必须在距地面以上0.3m处做断接卡子...
