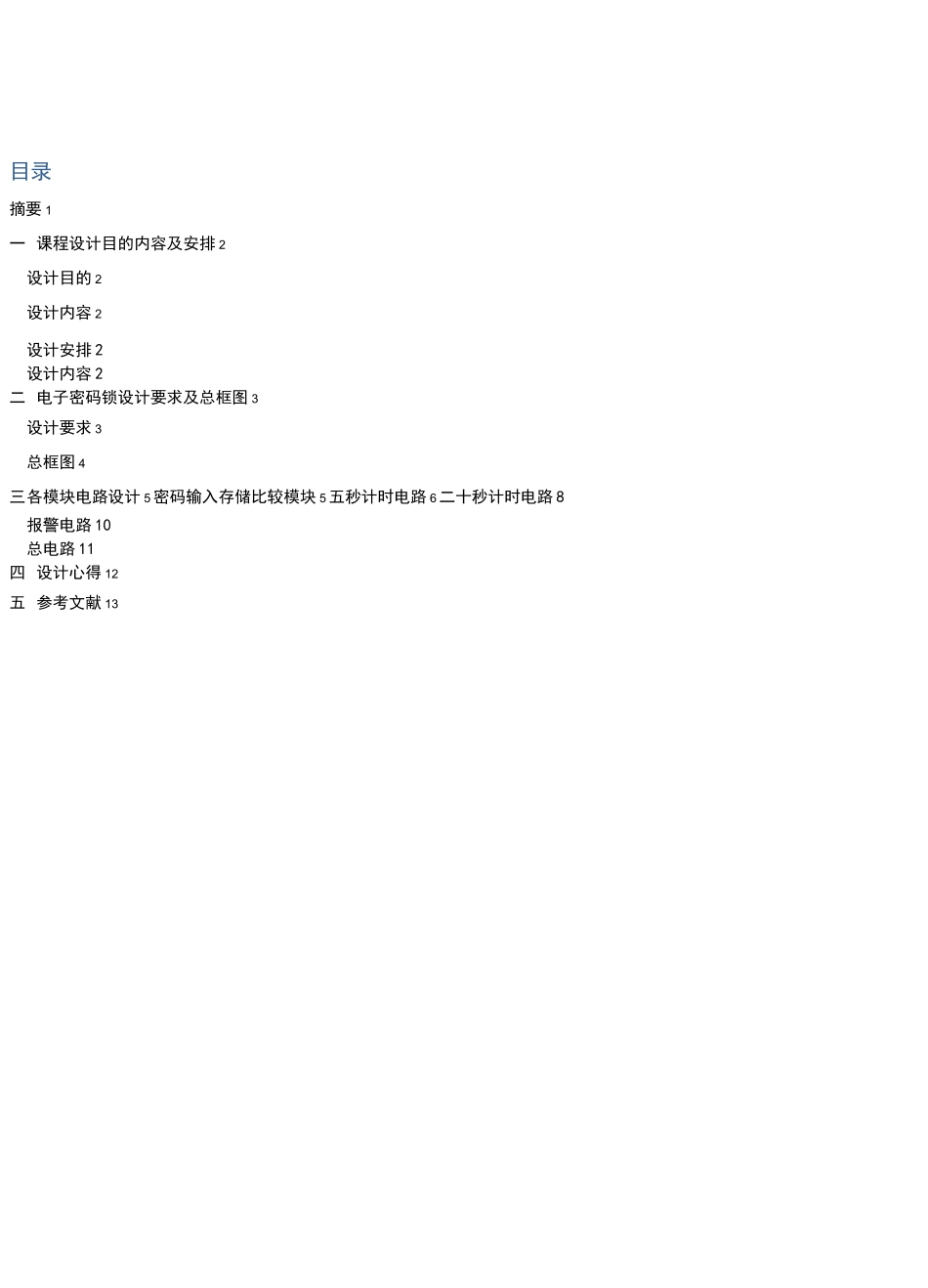

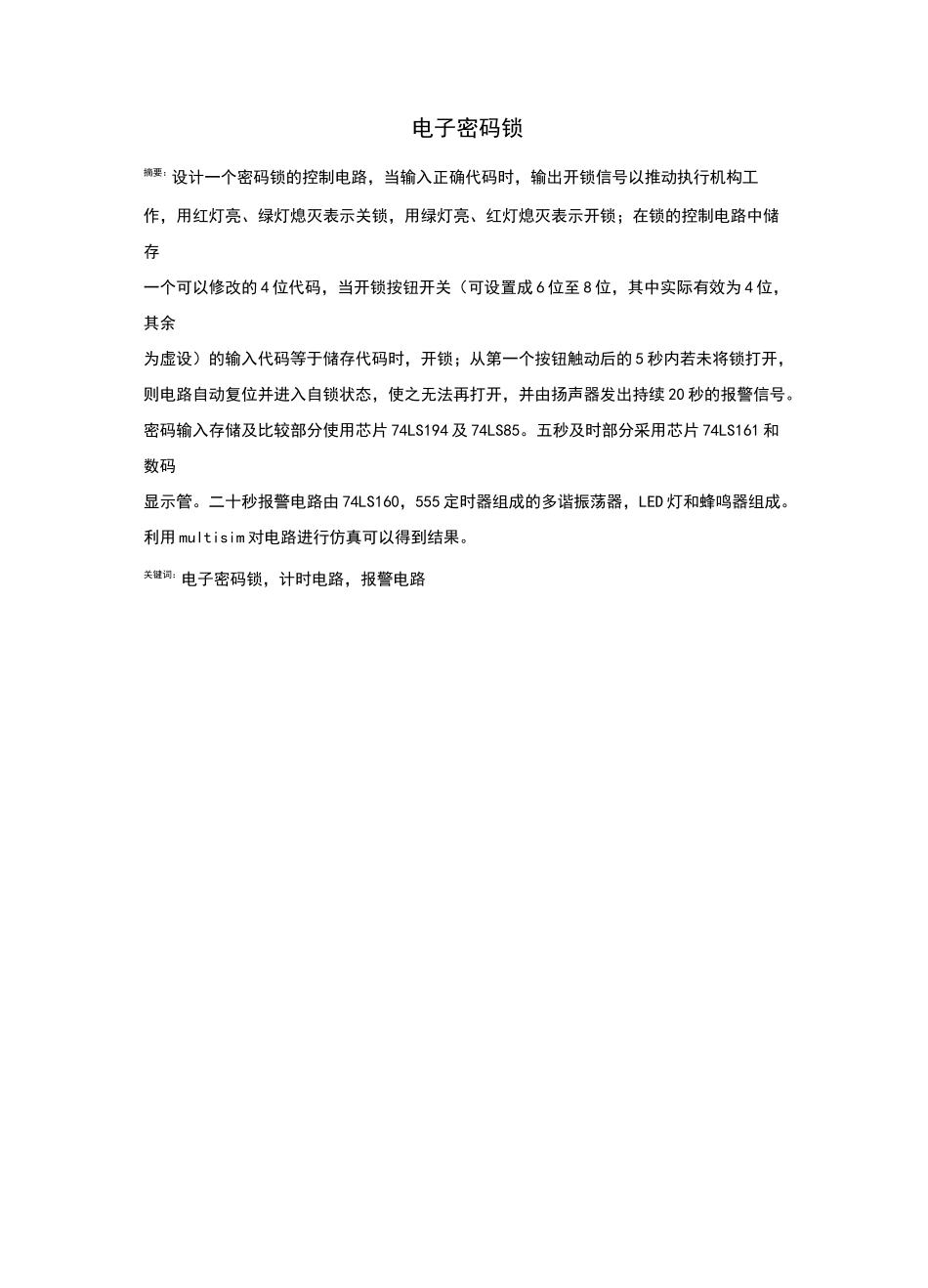

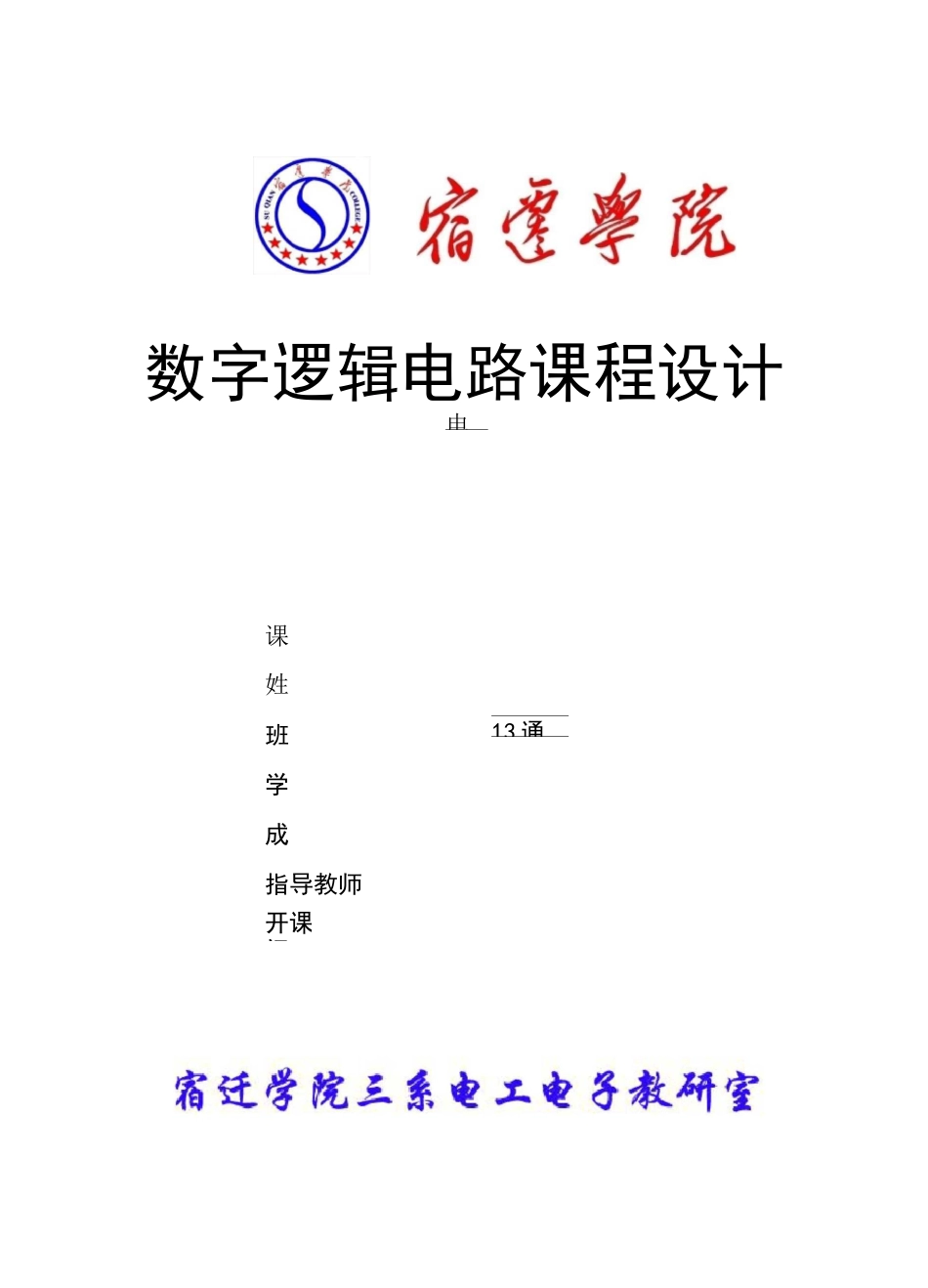

课姓班学成指导教师开课时间:电13通数字逻辑电路课程设计目录摘要1一课程设计目的内容及安排2设计目的2设计内容2设计安排2设计内容2二电子密码锁设计要求及总框图3设计要求3总框图4三各模块电路设计5密码输入存储比较模块5五秒计时电路6二十秒计时电路8报警电路10总电路11四设计心得12五参考文献13电子密码锁摘要：设计一个密码锁的控制电路，当输入正确代码时，输出开锁信号以推动执行机构工作，用红灯亮、绿灯熄灭表示关锁，用绿灯亮、红灯熄灭表示开锁；在锁的控制电路中储存一个可以修改的4位代码，当开锁按钮开关（可设置成6位至8位，其中实际有效为4位，其余为虚设）的输入代码等于储存代码时，开锁；从第一个按钮触动后的5秒内若未将锁打开，则电路自动复位并进入自锁状态，使之无法再打开，并由扬声器发出持续20秒的报警信号。密码输入存储及比较部分使用芯片74LS194及74LS85。五秒及时部分采用芯片74LS161和数码显示管。二十秒报警电路由74LS160，555定时器组成的多谐振荡器，LED灯和蜂鸣器组成。利用multisim对电路进行仿真可以得到结果。关键词：电子密码锁，计时电路，报警电路一课程设计目的内容及安排设计目的1根据设计要求，完成对交通信号灯的设计。2加强对Muitisiml0仿真软件的应用。3掌握交通信号灯的主要功能与在仿真软件中的实现方法4掌握74LS160,74LS192等功能。设计内容设计一个密码锁的控制电路，当输入正确代码时，输出开锁信号以推动执行机构工作，用红灯亮、绿灯熄灭表示关锁，用绿灯亮、红灯熄灭表示开锁；在锁的控制电路中储存一个可以修改的4位代码，当开锁按钮开关（可设置成6位至8位，其中实际有效为4位，其余为虚设）的输入代码等于储存代码时，开锁；从第一个按钮触动后的5秒内若未将锁打开，则电路自动复位并进入自锁状态，使之无法再打开，并由扬声器发出持续20秒的报警信号。设计安排时间安排工作内容第1天软件基本操作，讲解课程设计有关内容、要求、设计思路，设计说明编制方法等。第2天功能模块设计、原理分析。第3天功能模块设计、原理分析。第4天功能模块仿真、分析。第5天功能模块仿真、分析。第6天总体电路设计、分析。第7天总体电路仿真、分析。第8天答辩（设计报名课后完成）。成绩组成平时考勤占10%，平时完成情况占30%，答辩占30%，设计报名占30%。二电子密码锁设计要求及总框图设计要求1、设计一个密码锁的控制电路，当输入正确代码时，输出开锁信号以推动执行机构工作，用红灯亮、绿灯熄灭表示关锁，用绿灯亮、红灯熄灭表示开锁；2、在锁的控制电路中储存一个可以修改的4位代码，当开锁按钮开关（可设置成6位至8位，其中实际有效为4位，其余为虚设）的输入代码等于储存代码时，开锁；3、从第一个按钮触动后的5秒内若未将锁打开，则电路自动复位并进入自锁状态，使之无法再打开，并由扬声器发出持续20秒的报警信号。设计提示:1、该题的主要任务是产生一个开锁信号，而开锁信号的形成条件是，输入代码和已设密码相同。实现这种功能的电路构思有多种，例如，用两片8位锁存器，一片存入密码，另一片输入开锁的代码，通过比较的方式，若两者相等，则形成开锁信号。2、在产生开锁信号后，要求输出声、光信号，声音的产生由开锁信号触动扬声器工作，光信号由开锁信号点亮LED指示灯；3、用按钮开关的第一个动作信号触发一个5秒定时器，若5秒内无开锁信号产生，让扬声器发出特殊音响，以示警告，并输出一个信号推动LED不断闪烁。总体框图密码存储部VC£7431kH三各模块电路设计密码存储输入及比较部分设计原理开始时可以在电路中第一片U374LS194中设置起始开锁密码，或者在键盘上按数字8,7,6,5也可以实现。在另一片U174LS194进行输入密码并与储存密码比较，只有在5s内输入密码与设置密码相同时，锁才打开（在总原理图中此时绿灯亮），如下图所示。若有一个密码不同且时间超过5s时，电路则会进入报警与锁死状态（在总原理图中led灯与红灯同时亮）。如果想换密码也很容易，只要将电路中的密码修改区中的几个开关变换一下就可以了。当密码相同时，输出端A=B输出为1的信号，绿灯亮。否则通过74LS32的连接红灯亮。电路设计I03102：:::□I01密码...
