颚式破碎机使用说明书VIP免费

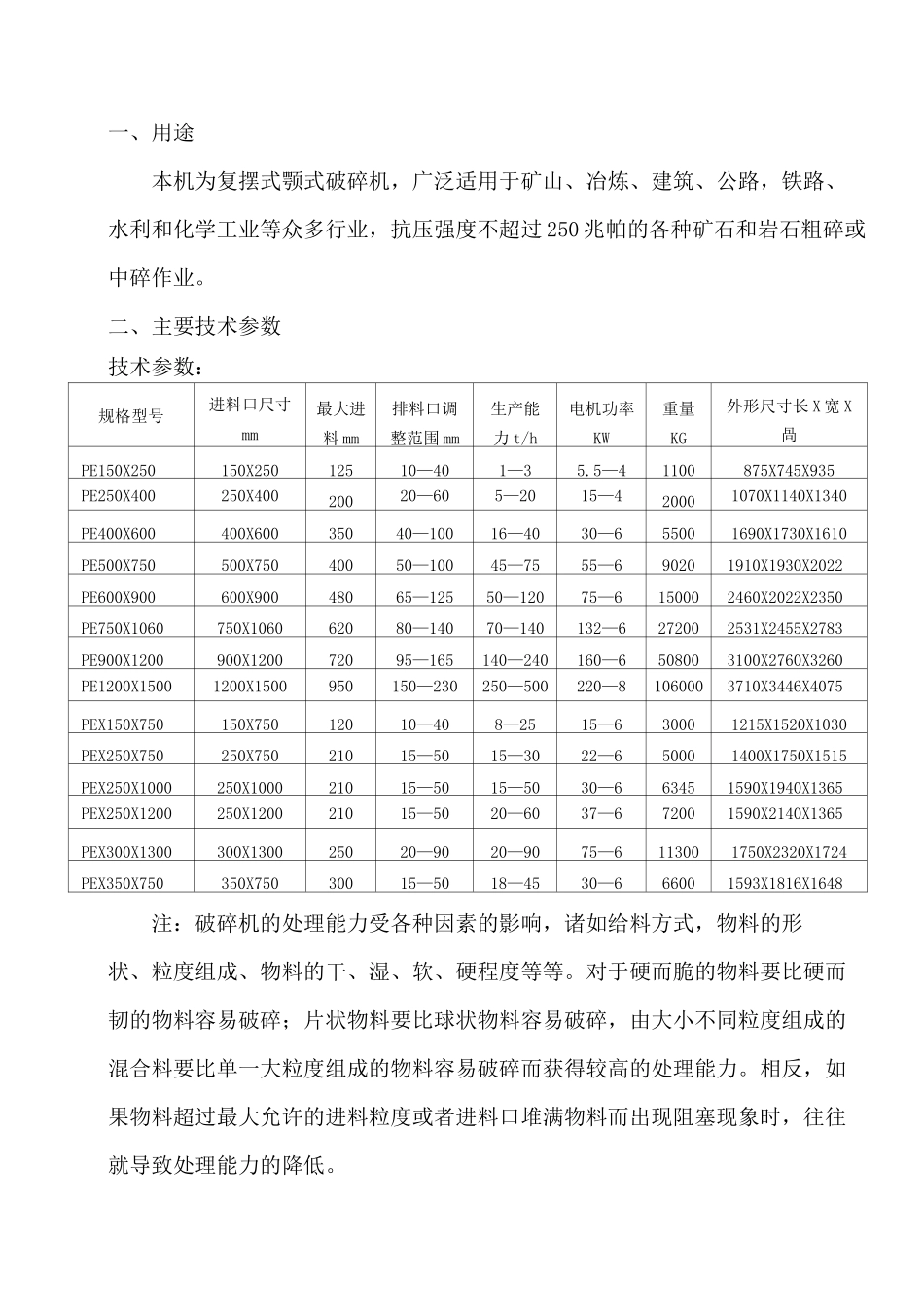

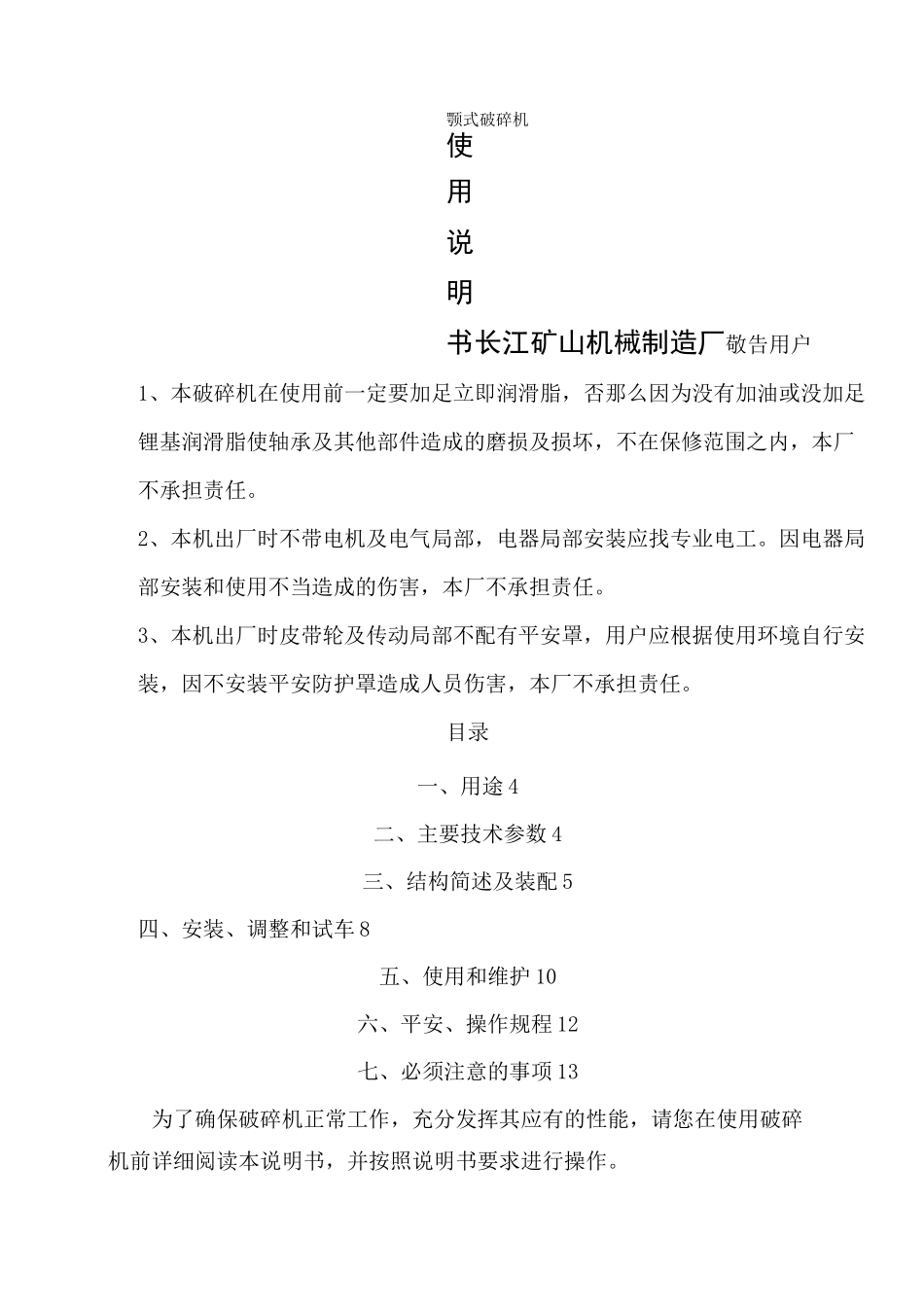

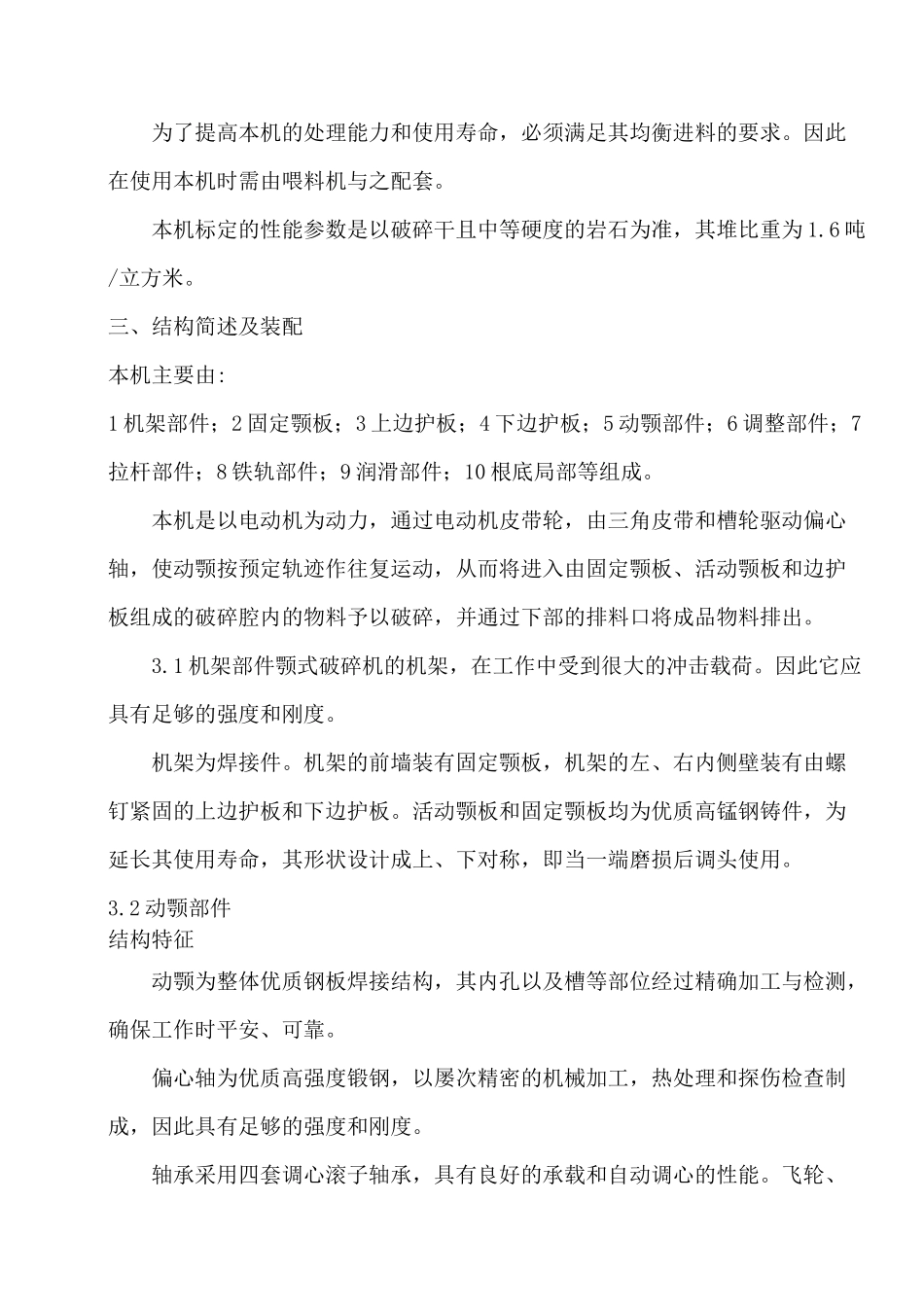

颚式破碎机使用说明书长江矿山机械制造厂敬告用户1、本破碎机在使用前一定要加足立即润滑脂，否那么因为没有加油或没加足锂基润滑脂使轴承及其他部件造成的磨损及损坏，不在保修范围之内，本厂不承担责任。2、本机出厂时不带电机及电气局部，电器局部安装应找专业电工。因电器局部安装和使用不当造成的伤害，本厂不承担责任。3、本机出厂时皮带轮及传动局部不配有平安罩，用户应根据使用环境自行安装，因不安装平安防护罩造成人员伤害，本厂不承担责任。目录一、用途4二、主要技术参数4三、结构简述及装配5四、安装、调整和试车8五、使用和维护10六、平安、操作规程12七、必须注意的事项13为了确保破碎机正常工作，充分发挥其应有的性能，请您在使用破碎机前详细阅读本说明书，并按照说明书要求进行操作。一、用途本机为复摆式颚式破碎机，广泛适用于矿山、冶炼、建筑、公路，铁路、水利和化学工业等众多行业，抗压强度不超过250兆帕的各种矿石和岩石粗碎或中碎作业。二、主要技术参数技术参数：规格型号进料口尺寸mm最大进料mm排料口调整范围mm生产能力t/h电机功率KW重量KG外形尺寸长X宽X咼PE150X250150X25012510—401—35.5—41100875X745X935PE250X400250X40020020—605—2015—420001070X1140X1340PE400X600400X60035040—10016—4030—655001690X1730X1610PE500X750500X75040050—10045—7555—690201910X1930X2022PE600X900600X90048065—12550—12075—6150002460X2022X2350PE750X1060750X106062080—14070—140132—6272002531X2455X2783PE900X1200900X120072095—165140—240160—6508003100X2760X3260PE1200X15001200X1500950150—230250—500220—81060003710X3446X4075PEX150X750150X75012010—408—2515—630001215X1520X1030PEX250X750250X75021015—5015—3022—650001400X1750X1515PEX250X1000250X100021015—5015—5030—663451590X1940X1365PEX250X1200250X120021015—5020—6037—672001590X2140X1365PEX300X1300300X130025020—9020—9075—6113001750X2320X1724PEX350X750350X75030015—5018—4530—666001593X1816X1648注：破碎机的处理能力受各种因素的影响，诸如给料方式，物料的形状、粒度组成、物料的干、湿、软、硬程度等等。对于硬而脆的物料要比硬而韧的物料容易破碎；片状物料要比球状物料容易破碎，由大小不同粒度组成的混合料要比单一大粒度组成的物料容易破碎而获得较高的处理能力。相反，如果物料超过最大允许的进料粒度或者进料口堆满物料而出现阻塞现象时，往往就导致处理能力的降低。为了提高本机的处理能力和使用寿命，必须满足其均衡进料的要求。因此在使用本机时需由喂料机与之配套。本机标定的性能参数是以破碎干且中等硬度的岩石为准，其堆比重为1.6吨/立方米。三、结构简述及装配本机主要由:1机架部件；2固定颚板；3上边护板；4下边护板；5动颚部件；6调整部件；7拉杆部件；8铁轨部件；9润滑部件；10根底局部等组成。本机是以电动机为动力，通过电动机皮带轮，由三角皮带和槽轮驱动偏心轴，使动颚按预定轨迹作往复运动，从而将进入由固定颚板、活动颚板和边护板组成的破碎腔内的物料予以破碎，并通过下部的排料口将成品物料排出。3.1机架部件颚式破碎机的机架，在工作中受到很大的冲击载荷。因此它应具有足够的强度和刚度。机架为焊接件。机架的前墙装有固定颚板，机架的左、右内侧壁装有由螺钉紧固的上边护板和下边护板。活动颚板和固定颚板均为优质高锰钢铸件，为延长其使用寿命，其形状设计成上、下对称，即当一端磨损后调头使用。3.2动颚部件结构特征动颚为整体优质钢板焊接结构，其内孔以及槽等部位经过精确加工与检测，确保工作时平安、可靠。偏心轴为优质高强度锻钢，以屡次精密的机械加工，热处理和探伤检查制成，因此具有足够的强度和刚度。轴承采用四套调心滚子轴承，具有良好的承载和自动调心的性能。飞轮、槽轮为优质铸铁件，其重量和结构足够保证破碎机能平衡地工作。飞、槽轮在偏心轴上的两端位置可以相互调换。动颚部件装配过程.1取二只挡油盘装于偏心轴的两端。将二只轴承置于80°C〜100°C油中加热15分钟左右，测量轴...
