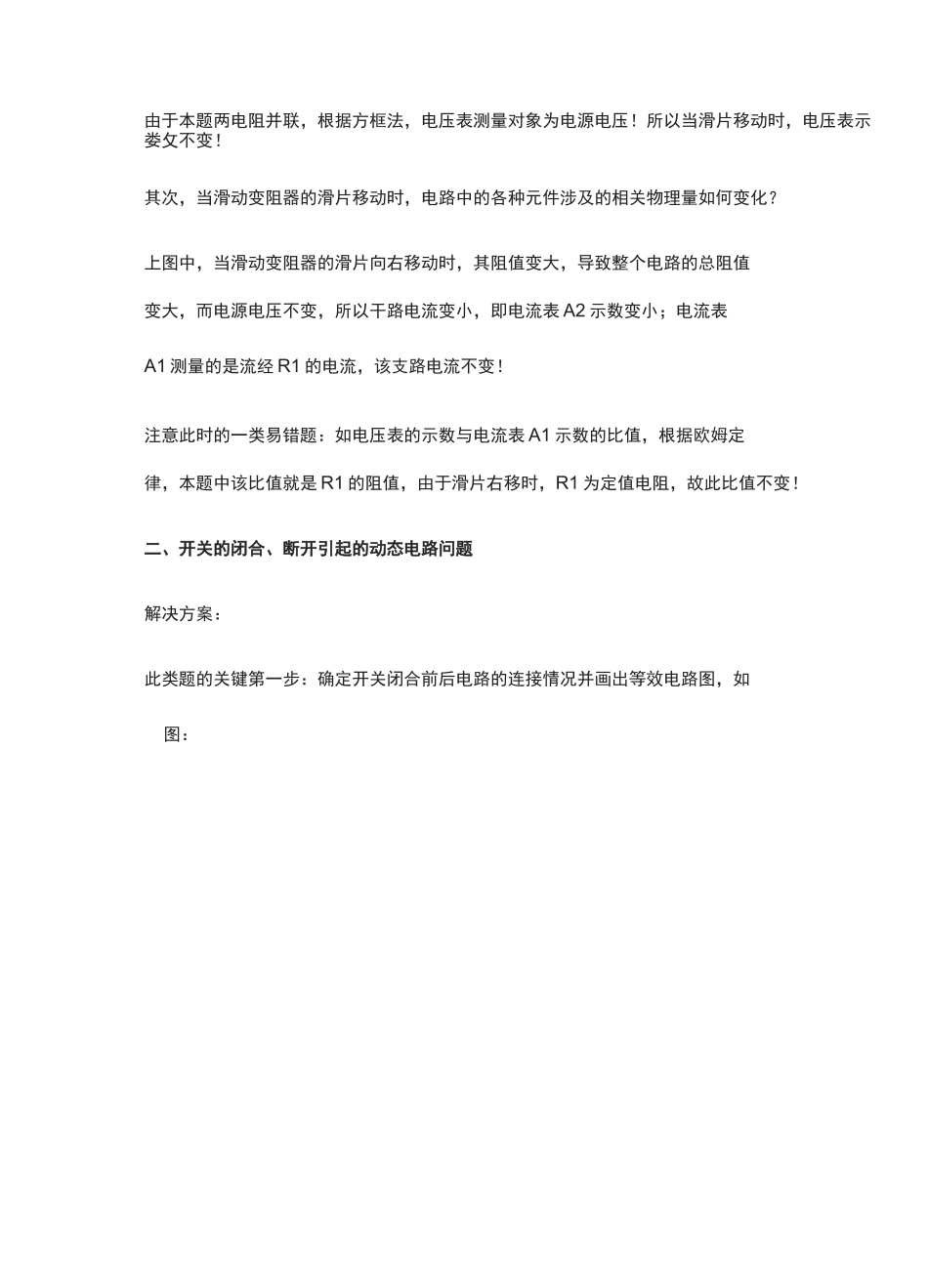

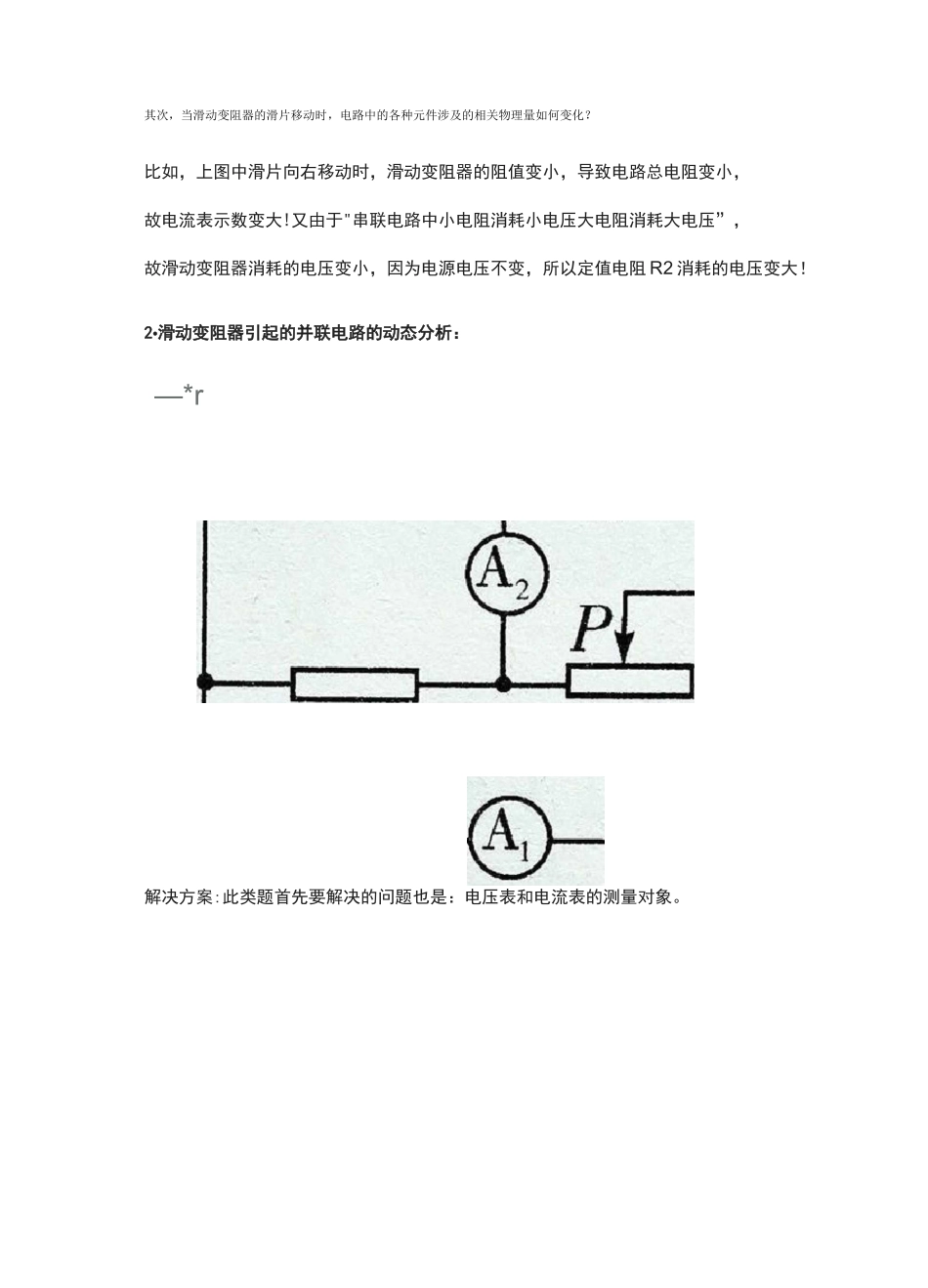

初中物理之“动态电路问题”动态电路问题主要包括三种类型：一、滑动变阻器引起的动态电路问题1•滑动变阻器引起的串联电路的动态分析："——©——1—^)~~解决方案：此类题首先要解决的问题是：电压表和电流表的测量对象。利用“方框法”可知上面这幅图中电压表测量的是R2两端的电压，电流表测量的是干路电流。其次，当滑动变阻器的滑片移动时，电路中的各种元件涉及的相关物理量如何变化？比如，上图中滑片向右移动时，滑动变阻器的阻值变小，导致电路总电阻变小，故电流表示数变大!又由于"串联电路中小电阻消耗小电压大电阻消耗大电压”，故滑动变阻器消耗的电压变小，因为电源电压不变，所以定值电阻R2消耗的电压变大！2•滑动变阻器引起的并联电路的动态分析：—*r解决方案:此类题首先要解决的问题也是：电压表和电流表的测量对象。由于本题两电阻并联，根据方框法，电压表测量对象为电源电压！所以当滑片移动时，电压表示娄攵不变！其次，当滑动变阻器的滑片移动时，电路中的各种元件涉及的相关物理量如何变化？上图中，当滑动变阻器的滑片向右移动时，其阻值变大，导致整个电路的总阻值变大，而电源电压不变，所以干路电流变小，即电流表A2示数变小；电流表A1测量的是流经R1的电流，该支路电流不变！注意此时的一类易错题：如电压表的示数与电流表A1示数的比值，根据欧姆定律，本题中该比值就是R1的阻值，由于滑片右移时，R1为定值电阻，故此比值不变！二、开关的闭合、断开引起的动态电路问题解决方案：此类题的关键第一步：确定开关闭合前后电路的连接情况并画出等效电路图，如图：此类题的关键第二步：判断开关通断前后的各个物理量变化情况:对于电压表：甲图中电压表测量的是电源电压，乙图中电压表测量的是R2两端的电压！从电源电压变成了部分电压，故其电压表示数变小！对于电流表：甲图中电流表测量的是流经R2的电流，乙图中电流表测量的是流经R1和R2两个总阻值的电流。故电流表示数变小。三、敏感电阻引起的动态电路分析中考物理电学题常常涉及到各种敏感电阻，比如光敏电阻、声敏电阻、压敏电阻、热敏电阻、气敏电阻等等，所谓的各种敏感电阻，其实就是遇到光变强、声变大、压力变大、温度升高、气体浓度变大时，其电阻阻值变小的元件！正是由于其阻值能发生变化，导致其他物理量发生了相关变化！其实其本质相当于滑动变阻器的阻值变化引起的各种物理量变化！A.B”C小阳设计一个天然气泄漏检测电路，如图甲所示卫为气敏电阻，其阻值随天然气浓度变化曲线如图乙所示虑为定值电阻，电源电压恒定不变•则下列说法正确的是天然气浓度增大，电压表与电流表示数的比值变大天然气浓度减小,电流表示数变大夭然气浓度增大，电压表示数变小天然气浓度减小：电路消耗的总功率变小习题演练为了更好的练习巩固以上各种动态电路问题下面给出几个中考生犯错最多的此类中考物理题，纯干货!大部分题目有点难度，如果能够全做对，那你是当之无愧的物理学霸哦!JJ丿如陽所示的电路中(电源电股不妙密片自左向:&移渤时;打电漩璇的示號不变’»电流袤的示敷变大.I电流农的示数燮大.电流茨的示数喪小，—T严电压我¥1示敷变大j悄示数变尢.■电压我啊示数不更，V2示数变大.电fE^Vl未数不变，V2示数变小"砸压製廿示數变小.壮示数变大,闭合电键S后下列判断中正确的是(P)电压衣的示数不变丿嘶压农餡示数变小电压衷帥示数变大电压表的示敬不变豳电压不葩砒幵慾后，滑动变阴器淆片自，閒b电流荻A的示数变大电观h的示離变小电流表“琢数蚁电的的乐观小.当羽勖变阻器的呂知和&、两灯祁发光，当把开关岳斷开时，灯泡R的亮度及电|流廳示数的变化情况埴：(mF九L；亮麗不变，題流新J、型劈度不变.电流我示数不变iA敏瓷鑫增犬*电流衷示数不变-c
