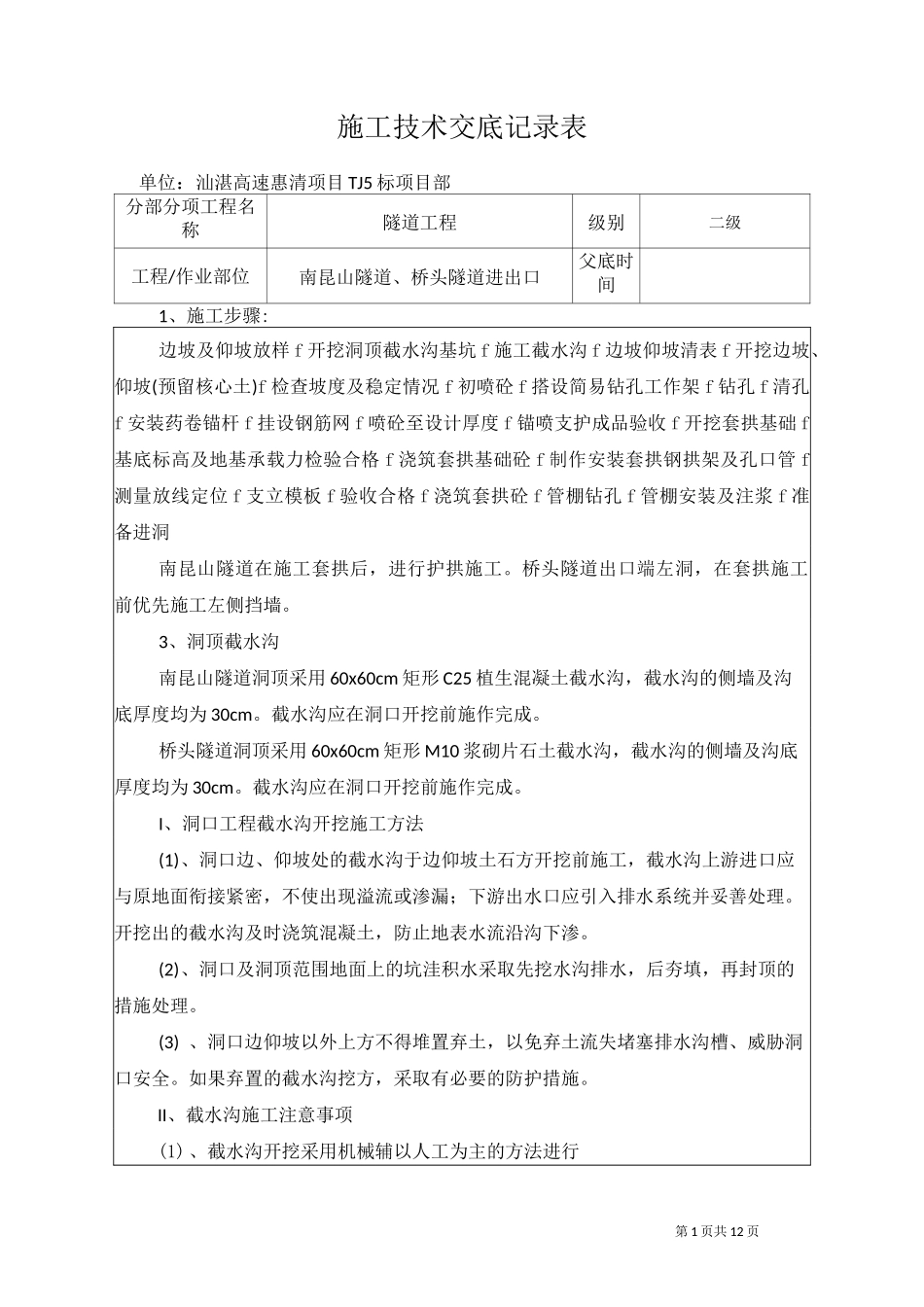

第1页共12页施工技术交底记录表单位：汕湛高速惠清项目TJ5标项目部分部分项工程名称隧道工程级别二级工程/作业部位南昆山隧道、桥头隧道进出口父底时间1、施工步骤:边坡及仰坡放样f开挖洞顶截水沟基坑f施工截水沟f边坡仰坡清表f开挖边坡、仰坡(预留核心土)f检查坡度及稳定情况f初喷砼f搭设简易钻孔工作架f钻孔f清孔f安装药卷锚杆f挂设钢筋网f喷砼至设计厚度f锚喷支护成品验收f开挖套拱基础f基底标高及地基承载力检验合格f浇筑套拱基础砼f制作安装套拱钢拱架及孔口管f测量放线定位f支立模板f验收合格f浇筑套拱砼f管棚钻孔f管棚安装及注浆f准备进洞南昆山隧道在施工套拱后，进行护拱施工。桥头隧道出口端左洞，在套拱施工前优先施工左侧挡墙。3、洞顶截水沟南昆山隧道洞顶采用60x60cm矩形C25植生混凝土截水沟，截水沟的侧墙及沟底厚度均为30cm。截水沟应在洞口开挖前施作完成。桥头隧道洞顶采用60x60cm矩形M10浆砌片石土截水沟，截水沟的侧墙及沟底厚度均为30cm。截水沟应在洞口开挖前施作完成。I、洞口工程截水沟开挖施工方法(1)、洞口边、仰坡处的截水沟于边仰坡土石方开挖前施工，截水沟上游进口应与原地面衔接紧密，不使出现溢流或渗漏；下游出水口应引入排水系统并妥善处理。开挖出的截水沟及时浇筑混凝土，防止地表水流沿沟下渗。(2)、洞口及洞顶范围地面上的坑洼积水采取先挖水沟排水，后夯填，再封顶的措施处理。(3)、洞口边仰坡以外上方不得堆置弃土，以免弃土流失堵塞排水沟槽、威胁洞口安全。如果弃置的截水沟挖方，采取有必要的防护措施。II、截水沟施工注意事项(1)、截水沟开挖采用机械辅以人工为主的方法进行第2页共12页(2)、截水沟位置、断面、尺寸、坡度、标高均满足设计及规范要求。(3)、工序完成自检合格、监理工程师验收合格后方可进入下道工序施工。4、洞口边仰坡开挖洞口土石方采用明挖法施工，自上而下分阶段、分层进行开挖。根据地质资料显示隧道洞口边仰坡挖方均为破残积粉质粘土及全~强风化岩层，表层覆土。边仰坡采用挖掘机开挖，必要时采取弱爆破，装载机装碴，自卸汽车出碴。I、施工方法(1)、首先清除洞口顶山上的孤石，防止爆破时因振动使孤石滚落引起工伤事故。(2)、测量放样出边界线，图纸的开挖边仰坡线用石灰撒出边界线。(3)、边仰坡至截水沟段做到零开挖，对土和软石地段，直接采用挖掘机开挖，对于次坚石采用减弱松动爆破配合风镐挖掘，在测量人员的测量下挖掘到位。(4)、挖方时应挖至路基标高上40cm左右，以免土质路基长期暴露，车辆碾压造成其结构破坏和强度降低。(5)、作好施工场地的排水，利用分层开挖形成纵向排水和横向排水，保持临时排水沟渠的畅通，防止集水浸泡坡脚。(6)、边仰坡开挖洞口边、仰坡开挖主要采用人工配合挖掘机进行刷坡。为提高边坡稳定性和美观程度，从顶沿坡面逐层刷坡到位。II、洞口开挖注意事项(1)、隧道洞门的边、仰坡开挖形式和坡度符合设计要求。(2)、边仰坡坡面碎落台(如果有)台阶保证完整、平顺。检查方法：目测、测量。(3)、隧道门端墙的地基承载力一定达到设计要求。检查方法：采用静力触探试验或标准惯入试验检测，必要时采用荷载试验检测。(4)、在机械刷坡完成后，要人工修坡，将松动石块清除，平顺，检查合格后才能进入下道工序施工。(5)、针对南昆山隧道洞口段施工，采用机械开挖。施工过程中，加强安全管理,洞口四周各安置一名安全员巡视，保证安全顺利施工。(6)、工序完成自检合格、监理工程师验收合格后才进入下道工序施工。5、边仰坡防护第3页共12页边仰坡开挖与明洞开挖同时进行，每完成一个开挖阶段后要及时进行支护。支护参数如下表：边仰坡支护参数表序号项目规格数量及布设方式喷射混凝土2混凝土Oc厚。22药卷锚杆一级边坡采用，0二级边坡用00cm0钢筋网网格尺寸20cmX20cm(1)、测量组准确确定出边坡的坡口线位置，并在地面标志清楚。(2)、开挖时由上至下逐层开挖，用坡度尺随时检测坡度，保证坡面平整，准确。(3)、利用机械开挖要预留30cm，以便于人工修整，确保边坡不被扰动。(4)、边开挖，边清除表面松散土，及时进行支护。施工汪意要点：(1)、锚杆施工锚杆采用C22药卷锚杆，施工时锚杆钻孔位置及...
