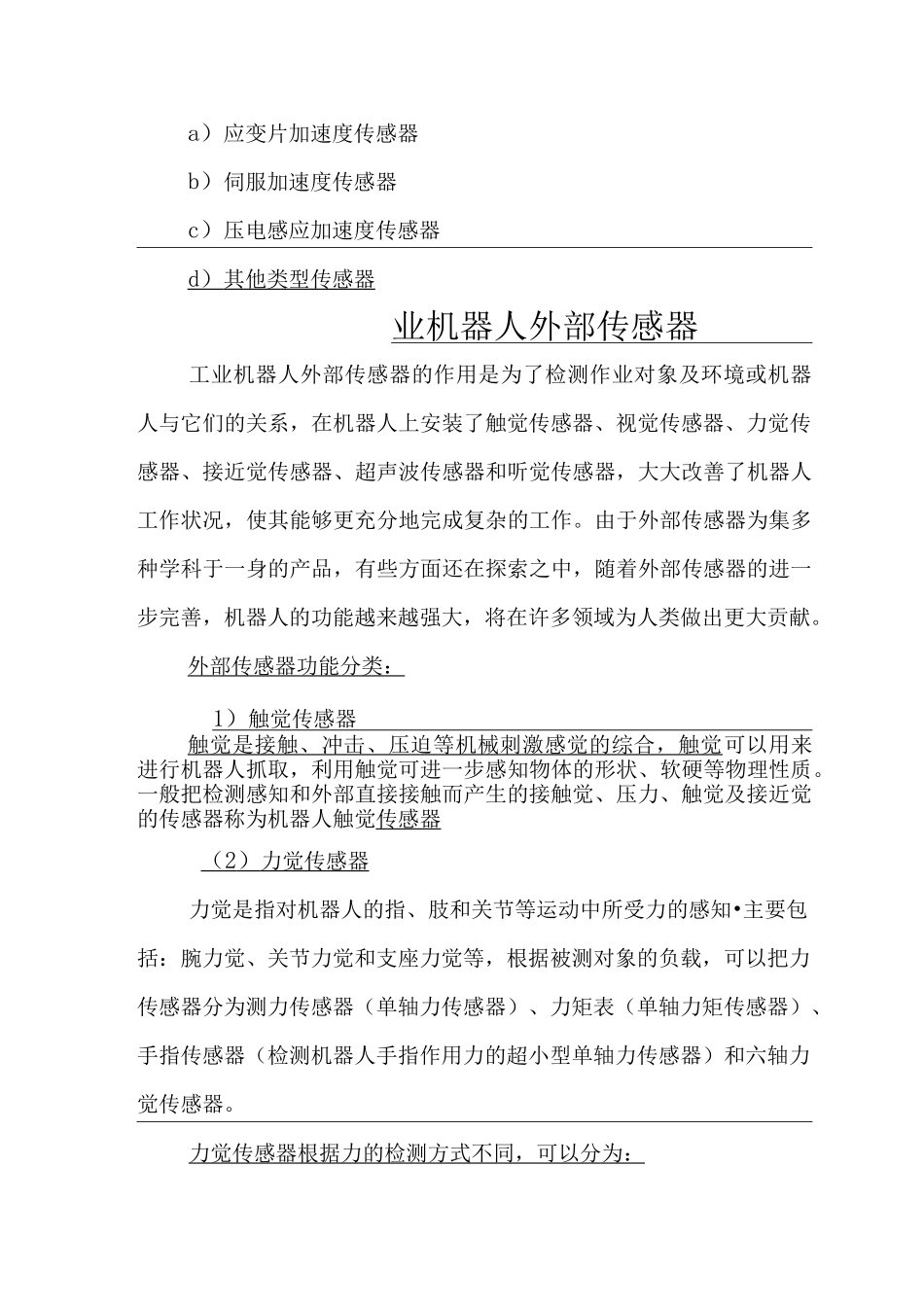

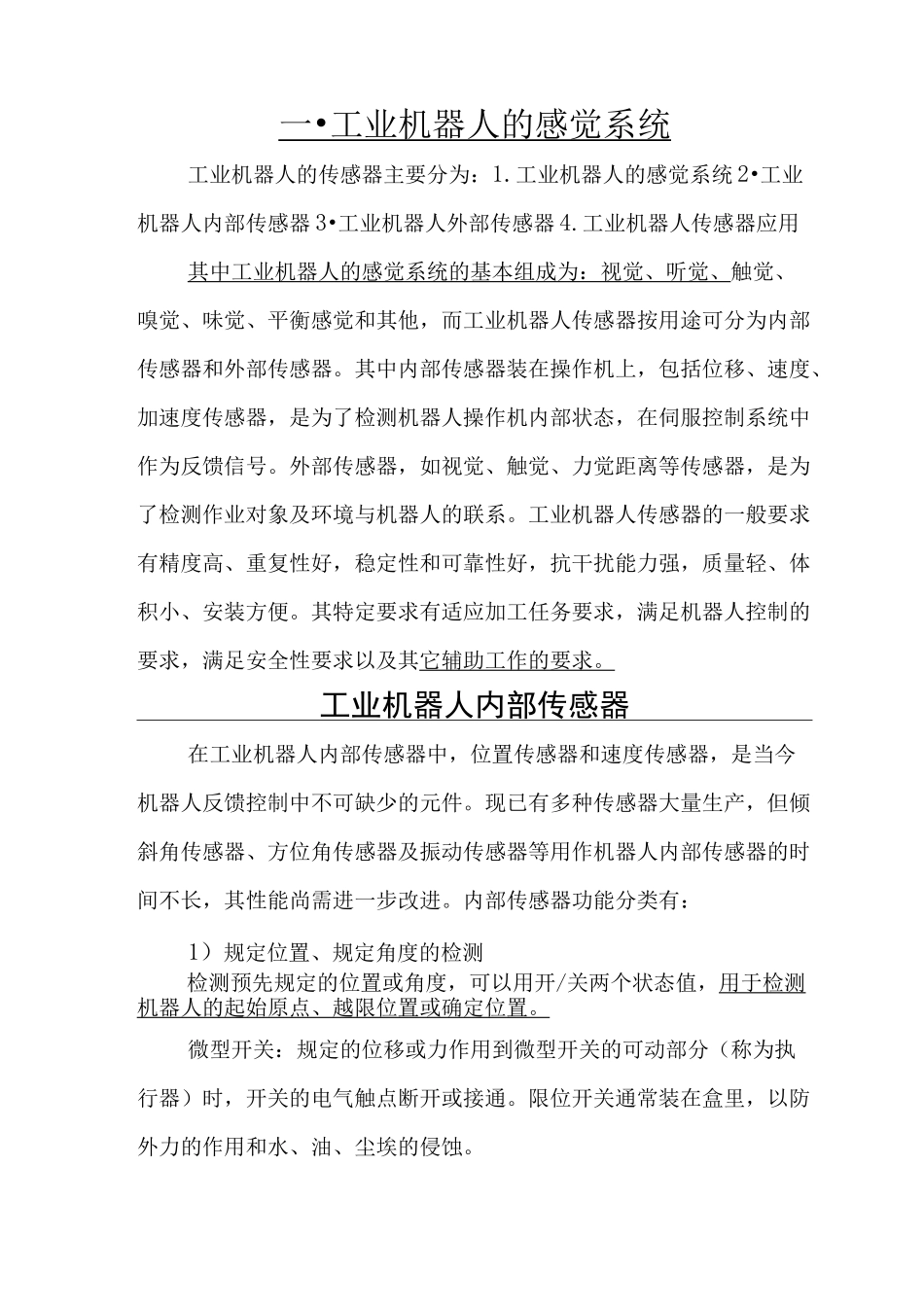

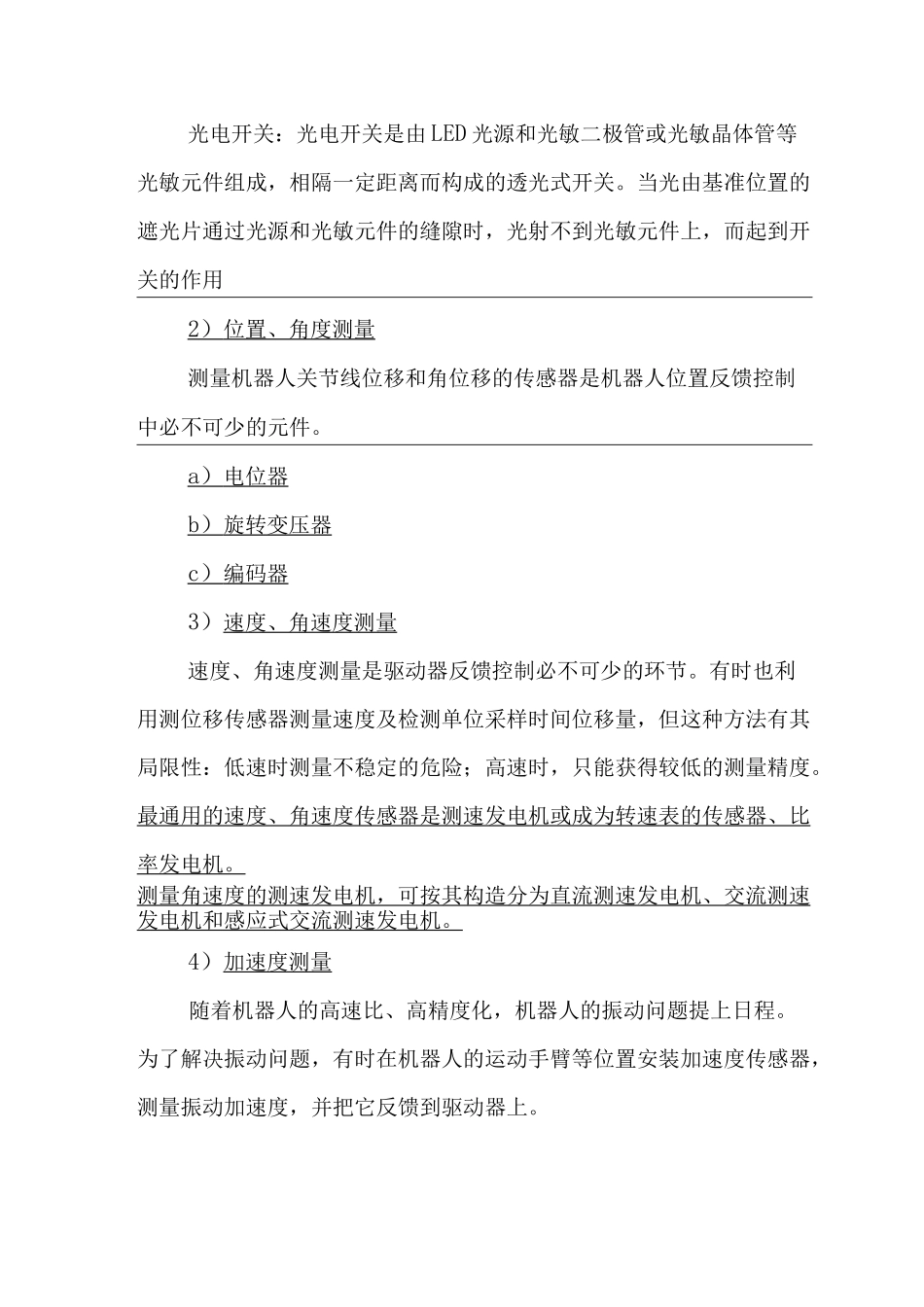

一•工业机器人的感觉系统工业机器人的传感器主要分为：1.工业机器人的感觉系统2•工业机器人内部传感器3•工业机器人外部传感器4.工业机器人传感器应用其中工业机器人的感觉系统的基本组成为：视觉、听觉、触觉、嗅觉、味觉、平衡感觉和其他，而工业机器人传感器按用途可分为内部传感器和外部传感器。其中内部传感器装在操作机上，包括位移、速度、加速度传感器，是为了检测机器人操作机内部状态，在伺服控制系统中作为反馈信号。外部传感器，如视觉、触觉、力觉距离等传感器，是为了检测作业对象及环境与机器人的联系。工业机器人传感器的一般要求有精度高、重复性好，稳定性和可靠性好，抗干扰能力强，质量轻、体积小、安装方便。其特定要求有适应加工任务要求，满足机器人控制的要求，满足安全性要求以及其它辅助工作的要求。工业机器人内部传感器在工业机器人内部传感器中，位置传感器和速度传感器，是当今机器人反馈控制中不可缺少的元件。现已有多种传感器大量生产，但倾斜角传感器、方位角传感器及振动传感器等用作机器人内部传感器的时间不长，其性能尚需进一步改进。内部传感器功能分类有：1）规定位置、规定角度的检测检测预先规定的位置或角度，可以用开/关两个状态值，用于检测机器人的起始原点、越限位置或确定位置。微型开关：规定的位移或力作用到微型开关的可动部分（称为执行器）时，开关的电气触点断开或接通。限位开关通常装在盒里，以防外力的作用和水、油、尘埃的侵蚀。光电开关：光电开关是由LED光源和光敏二极管或光敏晶体管等光敏元件组成，相隔一定距离而构成的透光式开关。当光由基准位置的遮光片通过光源和光敏元件的缝隙时，光射不到光敏元件上，而起到开关的作用2）位置、角度测量测量机器人关节线位移和角位移的传感器是机器人位置反馈控制中必不可少的元件。a）电位器b）旋转变压器c）编码器3）速度、角速度测量速度、角速度测量是驱动器反馈控制必不可少的环节。有时也利用测位移传感器测量速度及检测单位采样时间位移量，但这种方法有其局限性：低速时测量不稳定的危险；高速时，只能获得较低的测量精度。最通用的速度、角速度传感器是测速发电机或成为转速表的传感器、比率发电机。测量角速度的测速发电机，可按其构造分为直流测速发电机、交流测速发电机和感应式交流测速发电机。4）加速度测量随着机器人的高速比、高精度化，机器人的振动问题提上日程。为了解决振动问题，有时在机器人的运动手臂等位置安装加速度传感器，测量振动加速度，并把它反馈到驱动器上。a）应变片加速度传感器b）伺服加速度传感器c）压电感应加速度传感器d）其他类型传感器业机器人外部传感器工业机器人外部传感器的作用是为了检测作业对象及环境或机器人与它们的关系，在机器人上安装了触觉传感器、视觉传感器、力觉传感器、接近觉传感器、超声波传感器和听觉传感器，大大改善了机器人工作状况，使其能够更充分地完成复杂的工作。由于外部传感器为集多种学科于一身的产品，有些方面还在探索之中，随着外部传感器的进一步完善，机器人的功能越来越强大，将在许多领域为人类做出更大贡献。外部传感器功能分类：1）触觉传感器触觉是接触、冲击、压迫等机械刺激感觉的综合，触觉可以用来进行机器人抓取，利用触觉可进一步感知物体的形状、软硬等物理性质。一般把检测感知和外部直接接触而产生的接触觉、压力、触觉及接近觉的传感器称为机器人触觉传感器（2）力觉传感器力觉是指对机器人的指、肢和关节等运动中所受力的感知•主要包括：腕力觉、关节力觉和支座力觉等，根据被测对象的负载，可以把力传感器分为测力传感器（单轴力传感器）、力矩表（单轴力矩传感器）、手指传感器（检测机器人手指作用力的超小型单轴力传感器）和六轴力觉传感器。力觉传感器根据力的检测方式不同，可以分为：1）检测应变或应力的应变片式，应变片力觉传感器被机器人广泛采用；2）利用压电效应的压电元件式；3）用位移计测量负载产生的位移的差动变压器、电容位移计式。在选用力传感器时，首先要特别注意额定值，其次在机器人通常的力控制中，力的精度意义不大，重要的是分辨率。在机器人上...
