日立电梯故障代码VIP免费

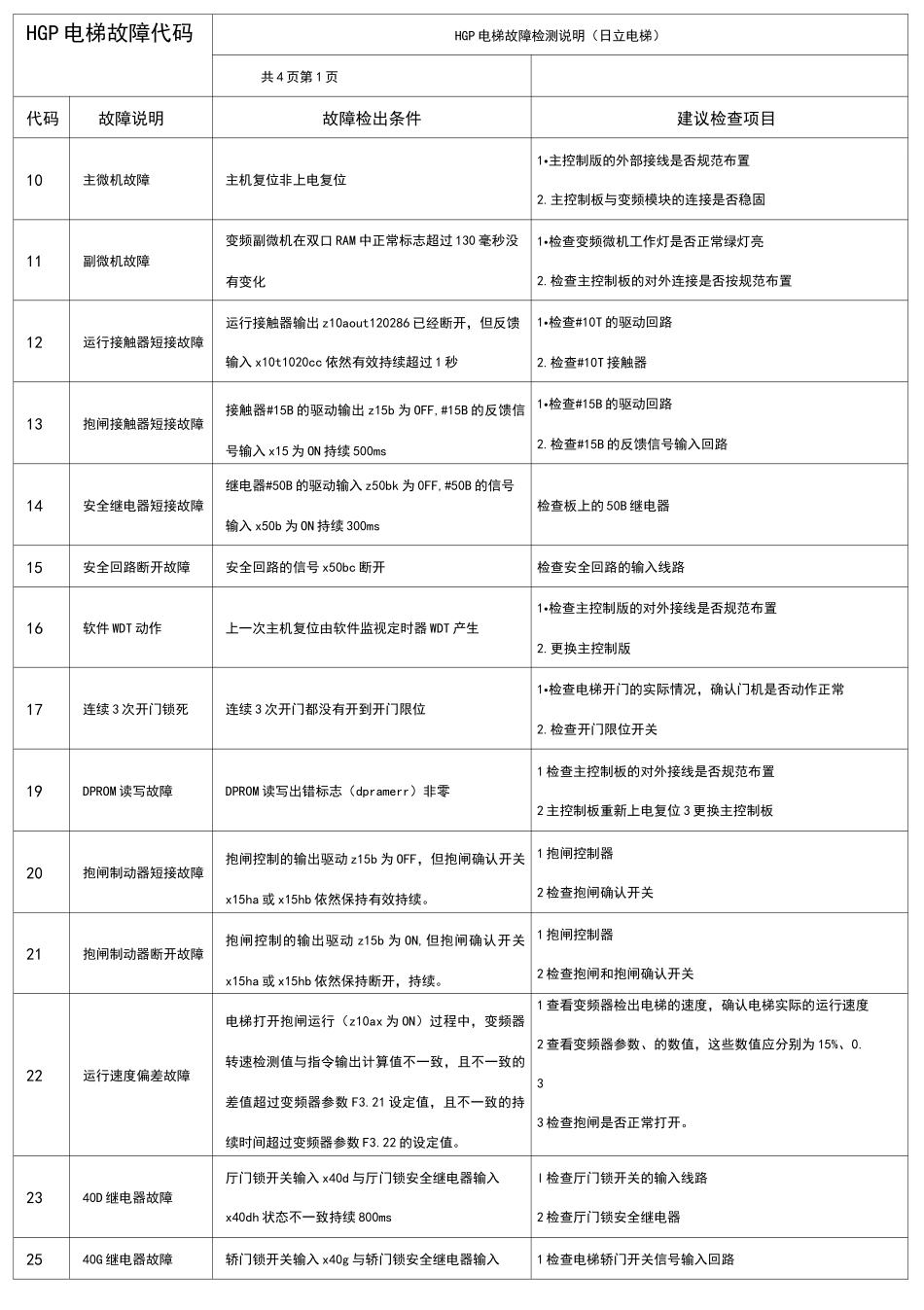

HGP电梯故障代码HGP电梯故障检测说明（日立电梯）共4页第1页代码故障说明故障检出条件建议检查项目10主微机故障主机复位非上电复位1•主控制版的外部接线是否规范布置2.主控制板与变频模块的连接是否稳固11副微机故障变频副微机在双口RAM中正常标志超过130毫秒没有变化1•检查变频微机工作灯是否正常绿灯亮2.检查主控制板的对外连接是否按规范布置12运行接触器短接故障运行接触器输出z10aout120286已经断开，但反馈输入x10t1020cc依然有效持续超过1秒1•检查#10T的驱动回路2.检查#10T接触器13抱闸接触器短接故障接触器#15B的驱动输出z15b为OFF,#15B的反馈信号输入x15为ON持续500ms1•检查#15B的驱动回路2.检查#15B的反馈信号输入回路14安全继电器短接故障继电器#50B的驱动输入z50bk为0FF,#50B的信号输入x50b为ON持续300ms检查板上的50B继电器15安全回路断开故障安全回路的信号x50bc断开检查安全回路的输入线路16软件WDT动作上一次主机复位由软件监视定时器WDT产生1•检查主控制版的对外接线是否规范布置2.更换主控制版17连续3次开门锁死连续3次开门都没有开到开门限位1•检查电梯开门的实际情况，确认门机是否动作正常2.检查开门限位开关19DPROM读写故障DPROM读写出错标志（dpramerr）非零1检查主控制板的对外接线是否规范布置2主控制板重新上电复位3更换主控制板20抱闸制动器短接故障抱闸控制的输出驱动z15b为OFF，但抱闸确认开关x15ha或x15hb依然保持有效持续。1抱闸控制器2检查抱闸确认开关21抱闸制动器断开故障抱闸控制的输出驱动z15b为ON,但抱闸确认开关x15ha或x15hb依然保持断开，持续。1抱闸控制器2检查抱闸和抱闸确认开关22运行速度偏差故障电梯打开抱闸运行（z10ax为ON）过程中，变频器转速检测值与指令输出计算值不一致，且不一致的差值超过变频器参数F3.21设定值，且不一致的持续时间超过变频器参数F3.22的设定值。1查看变频器检出电梯的速度，确认电梯实际的运行速度2查看变频器参数、的数值，这些数值应分别为15%、0.33检查抱闸是否正常打开。2340D继电器故障厅门锁开关输入x40d与厅门锁安全继电器输入x40dh状态不一致持续800msl检查厅门锁开关的输入线路2检查厅门锁安全继电器2540G继电器故障轿门锁开关输入x40g与轿门锁安全继电器输入1检查电梯轿门开关信号输入回路x40gh状态不一致持续800ms。2检查电梯的轿门开关安全继电器是否故障26程序和数故障程序和数故障标志rsume或规格表和数故障标志rsumesp有效检查ROM写入是否正确27重复故障10分钟内发生12次C级以上故障检查故障记录表，确认故障发生原因30旋转编码器断线故障运行状态z10ax为ON，非零速标志z90p00为OFF，持续1.6s。l检查电梯编码器A、B相信号输入的接线回路。2更换主控扳。3更换旋转编码器。32空转保护电梯在非检修状态下(zx43cOFF)，运行(z10axON)速度大于10m/min(z90ploON)平层感应器xfml保持无效(xfmlOFF)且持续由参数hrunovert设定的时间(一般为45秒)。l检查电梯主机运行情况。2检查电梯最大层间距离是否超过9米。3检查hrunovert的设定值，l个单位为40毫秒。34厅门锁短接故障在开门状态(zl020N)，厅门输入(x40d)ON而轿门输入(x40g)OFF持续时间l秒，且开门到达开门极限位置(zxolsON)检查厅门锁开关输入回路35轿门锁短接故障在开门状态(zl020N)，厅门输入(x40d)OFF而轿门输入(x40g)ON持续时间l秒，且开门到达开门极限位置(zxolsON)检查轿门锁开关输入回路。37反转故障电梯上行inv_uprunON而旋转编码器下行x12plON，或电梯下行inv_downrunON而编码器上行x11plON，速度大于8米，持续1.6s,且非微动平层状态lspeed_enOFF1观察电梯实际运行情况，是否两个方向运行都会报反转故障，如是则改变电机接线的顺序2检查起动补偿的设置。3检杳10T接触器是否接触不良。4检查旋转编码器接线HGP电梯故障代码HGP电梯故障检测说明(日立电梯)共4页第2页代码故障说明故障检出条件建议检查项目38运行接触器断开故障接触器#10T驱动输出z10aout为ON，接触器#10T信号输入x10t为OFF持续1s。l检查#10T的驱动回路2检查材10T的信号输入回路3检查#10T的电源回路，正常时为DC48v39抱闸接触器断开故障接触器15B驱动输出z10b为ON，接触...
