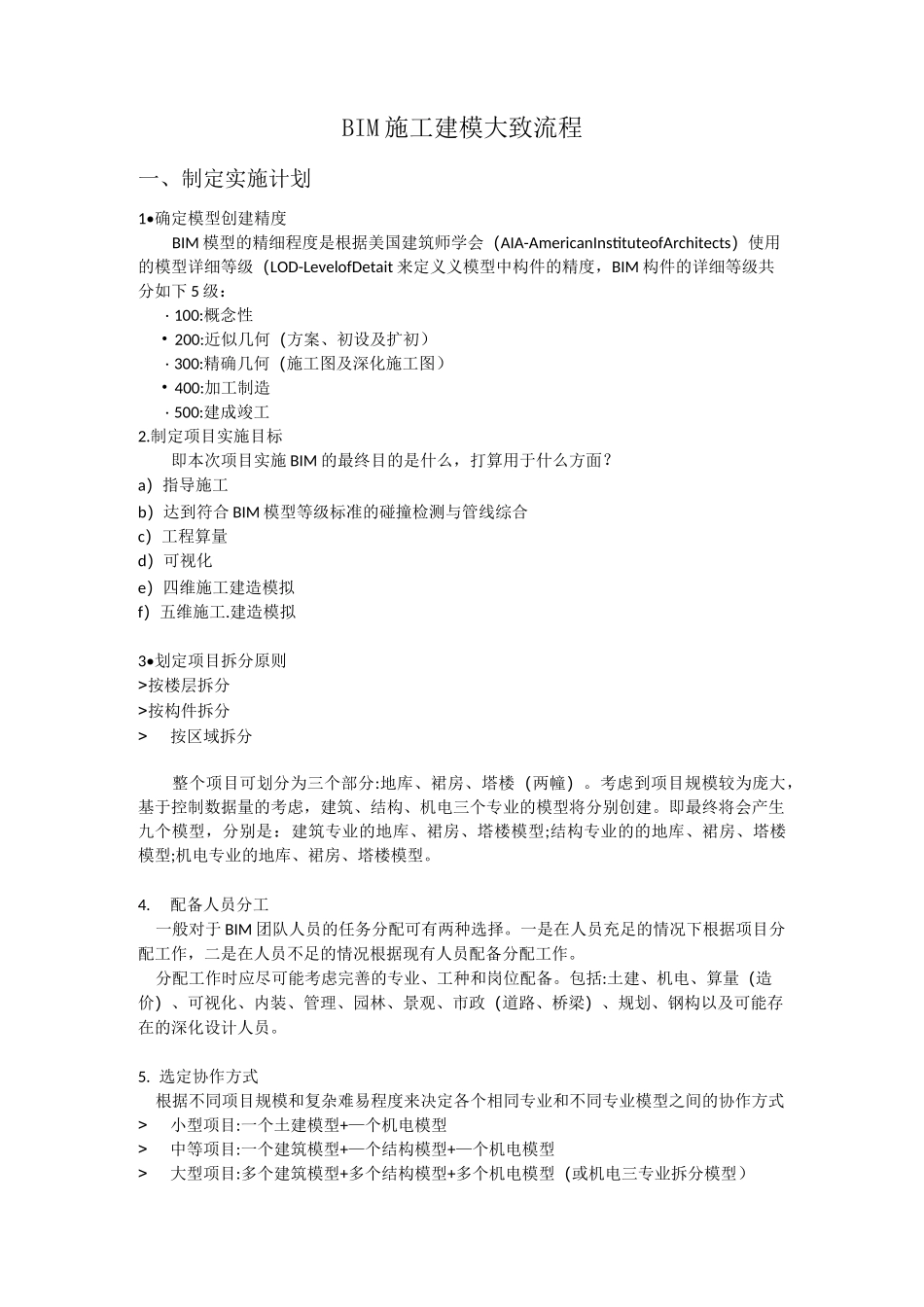

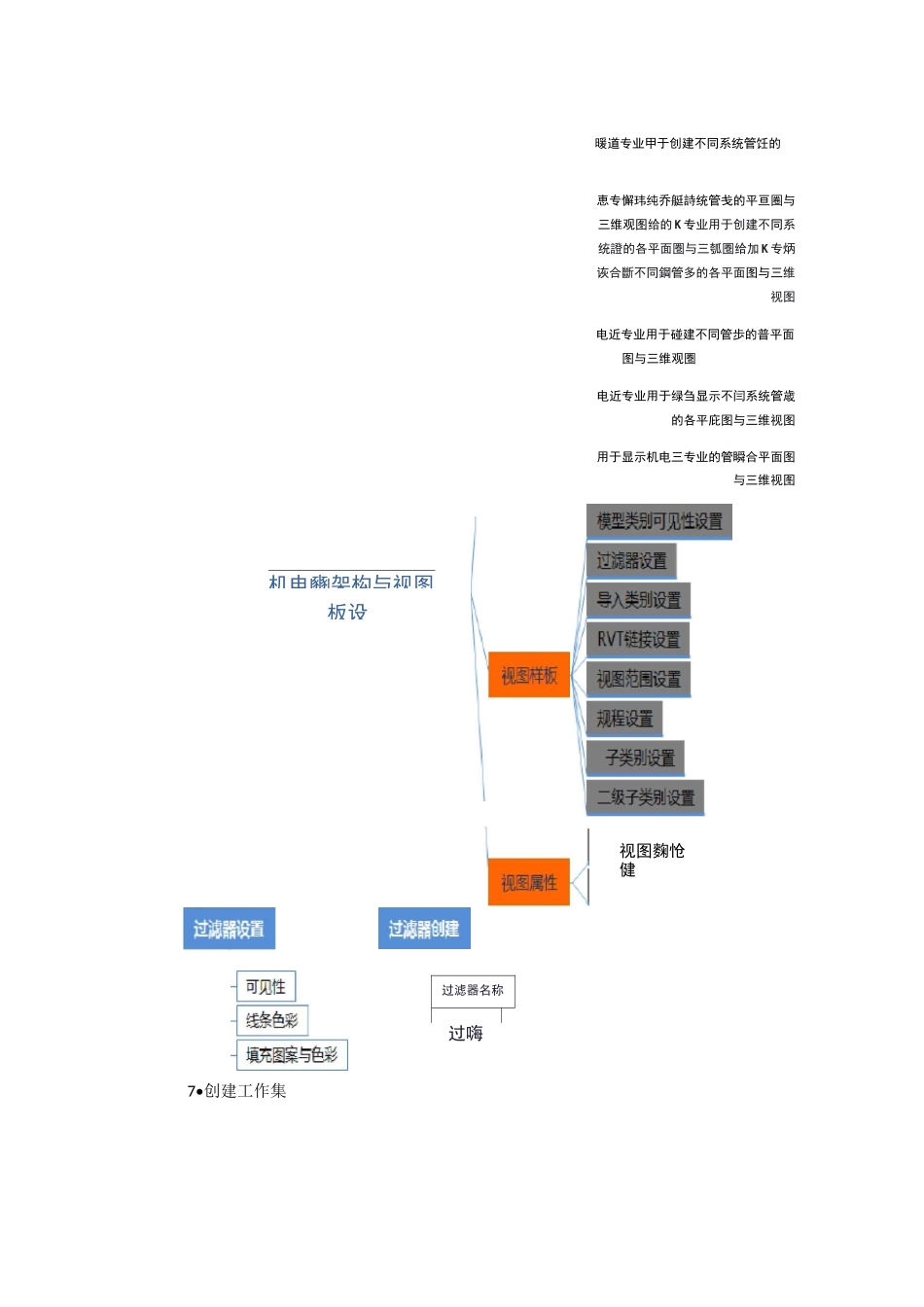

BIM施工建模大致流程一、制定实施计划1•确定模型创建精度BIM模型的精细程度是根据美国建筑师学会（AIA-AmericanInstituteofArchitects）使用的模型详细等级（LOD-LevelofDetait来定义义模型中构件的精度，BIM构件的详细等级共分如下5级：・100:概念性•200:近似几何（方案、初设及扩初）・300:精确几何（施工图及深化施工图）•400:加工制造・500:建成竣工2.制定项目实施目标即本次项目实施BIM的最终目的是什么，打算用于什么方面？a）指导施工b）达到符合BIM模型等级标准的碰撞检测与管线综合c）工程算量d）可视化e）四维施工建造模拟f）五维施工.建造模拟3•划定项目拆分原则>按楼层拆分>按构件拆分>按区域拆分整个项目可划分为三个部分:地库、裙房、塔楼（两幢）。考虑到项目规模较为庞大，基于控制数据量的考虑，建筑、结构、机电三个专业的模型将分别创建。即最终将会产生九个模型，分别是：建筑专业的地库、裙房、塔楼模型;结构专业的的地库、裙房、塔楼模型;机电专业的地库、裙房、塔楼模型。4.配备人员分工一般对于BIM团队人员的任务分配可有两种选择。一是在人员充足的情况下根据项目分配工作，二是在人员不足的情况根据现有人员配备分配工作。分配工作时应尽可能考虑完善的专业、工种和岗位配备。包括:土建、机电、算量（造价）、可视化、内装、管理、园林、景观、市政（道路、桥梁）、规划、钢构以及可能存在的深化设计人员。5.选定协作方式根据不同项目规模和复杂难易程度来决定各个相同专业和不同专业模型之间的协作方式>小型项目:一个土建模型+—个机电模型>中等项目:一个建筑模型+—个结构模型+—个机电模型>大型项目:多个建筑模型+多个结构模型+多个机电模型（或机电三专业拆分模型）屢通风管摯风管系统设置7|风管管件加载与®■风管附件加载与®■\|风i詩端加载產逼机w设备加载机电模型预加给排水管件加载与湾管道附杵加载与崩喷矢to卫浴加电统管配件加载与设置>超大型项目:多个建筑模型+多个结构模型+多个暖通模型+多个给排水模型+多个电气模型6.定制项目样板分别创建各专业的项目样板。其中，机电样板尤为复杂，需要机电三专业，即水、暖、电的工程师须事先分别统计出各自专业在本项目中的管线系统种类与数量以及这些系统管线分布在哪几种类型的图纸中，然后按照这些统计好的信息先创建机电各专业对应的视图种类和架构;然后创建机电各专业的管线系统，其中暖通与给排水专业可以在风管系统和管道系统中分别进行创建，而电气专业则需要对桥架及相关构件分别命名创建;接着设置机电各专业的视图属性与视图样板，最后在过滤器中设置机电各专业的管线系统可见性与着色，完成整个机电样板文件的全部相关准备工作。管道系统设置给排水机械设备加载桥架配件加载与设萱照明设备加载机电豳架构与视图板设过滤器名称过嗨暖道专业甲于创建不同系统管饪的恵专懈玮纯乔艇詩统管戋的平亘圈与三维观图给的K专业用于创建不同系统證的各平面圏与三瓠圏给加K专炳诙合斷不同鋼管多的各平面图与三维视图电近专业用于碰建不同管歩的普平面图与三维观圏电近专业用于绿刍显示不闫系统管歳的各平庇图与三维视图用于显示机电三专业的管瞬合平面图与三维视图7•创建工作集视图麴怆健首先由一人创建建筑的项目样板文件，在该文件中将根据设计院提交的施T图创建相应的轴网与标高，然后基于此创建工.作集并添加建筑专业模型的两位人员到工作集合中并生成中心文件。接着再由一人创建结构的项目样板文件，在该文件中将首先链接刚才建筑所创建的带有轴网、标高的项目样板文件（中心文件），然后通过“复制/监视”功能创建属于结构专业模型的轴网和标高并开设相关工作集，生成结构的中心文件。最后再由一人创建机电专业项目样板文件，在该文件中将链接之前创建的带有轴网、标高的建筑中心文件，然后也通过“复制/监视”功能创建属于机电专业模型的轴网和标高并开设相关工作集，生成机电的中心文件。根据项目规模大小，工作集的数量和创建的人数也应相应调整。8.BIM工具规划作为一个大型城市综合体项目的BIM实施，其所需要的工具绝非-个软件能完成的。灵活而适合的将各个专业、各个工种所需的软件整...
