接地变使用说明书VIP专享VIP免费

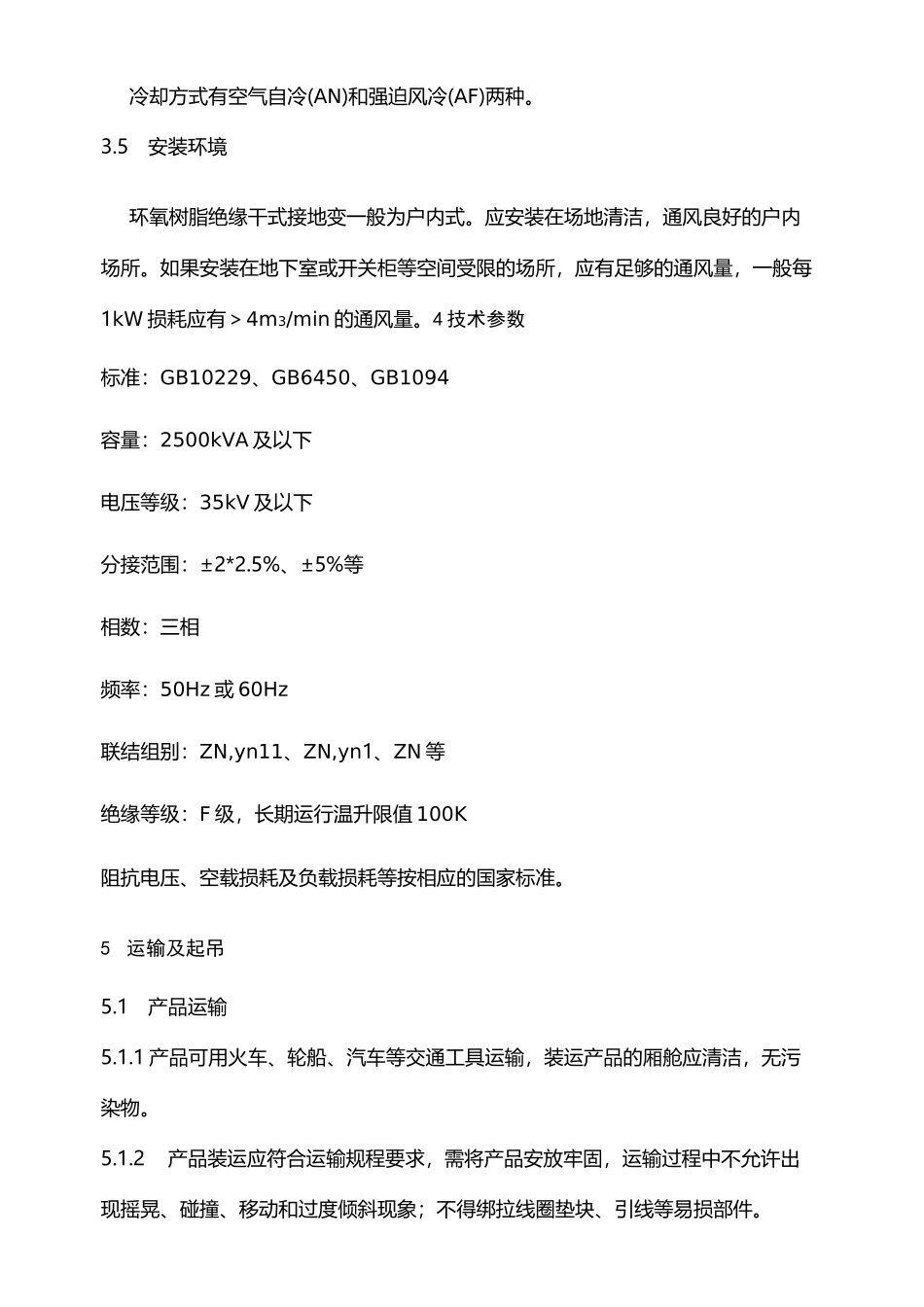

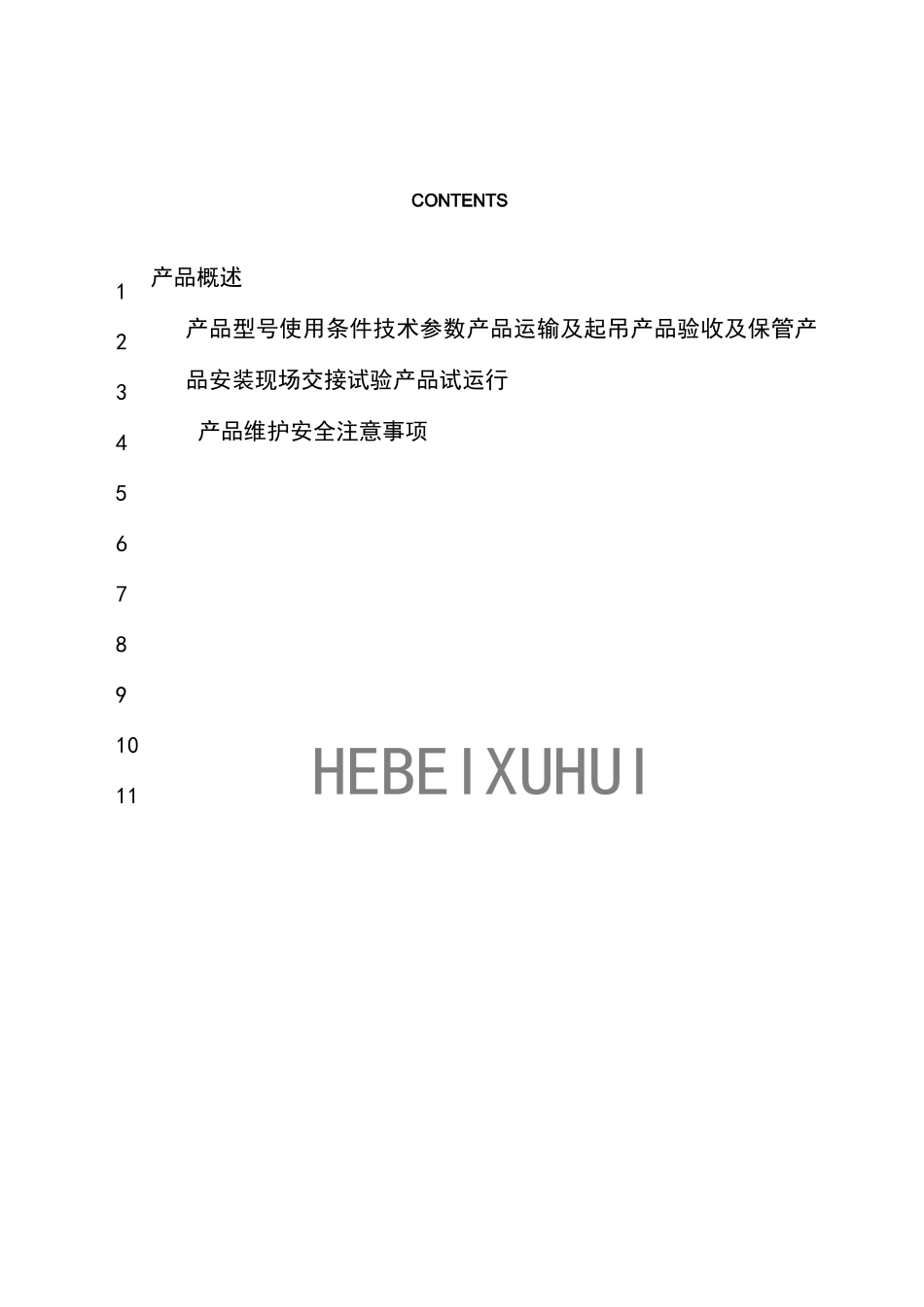

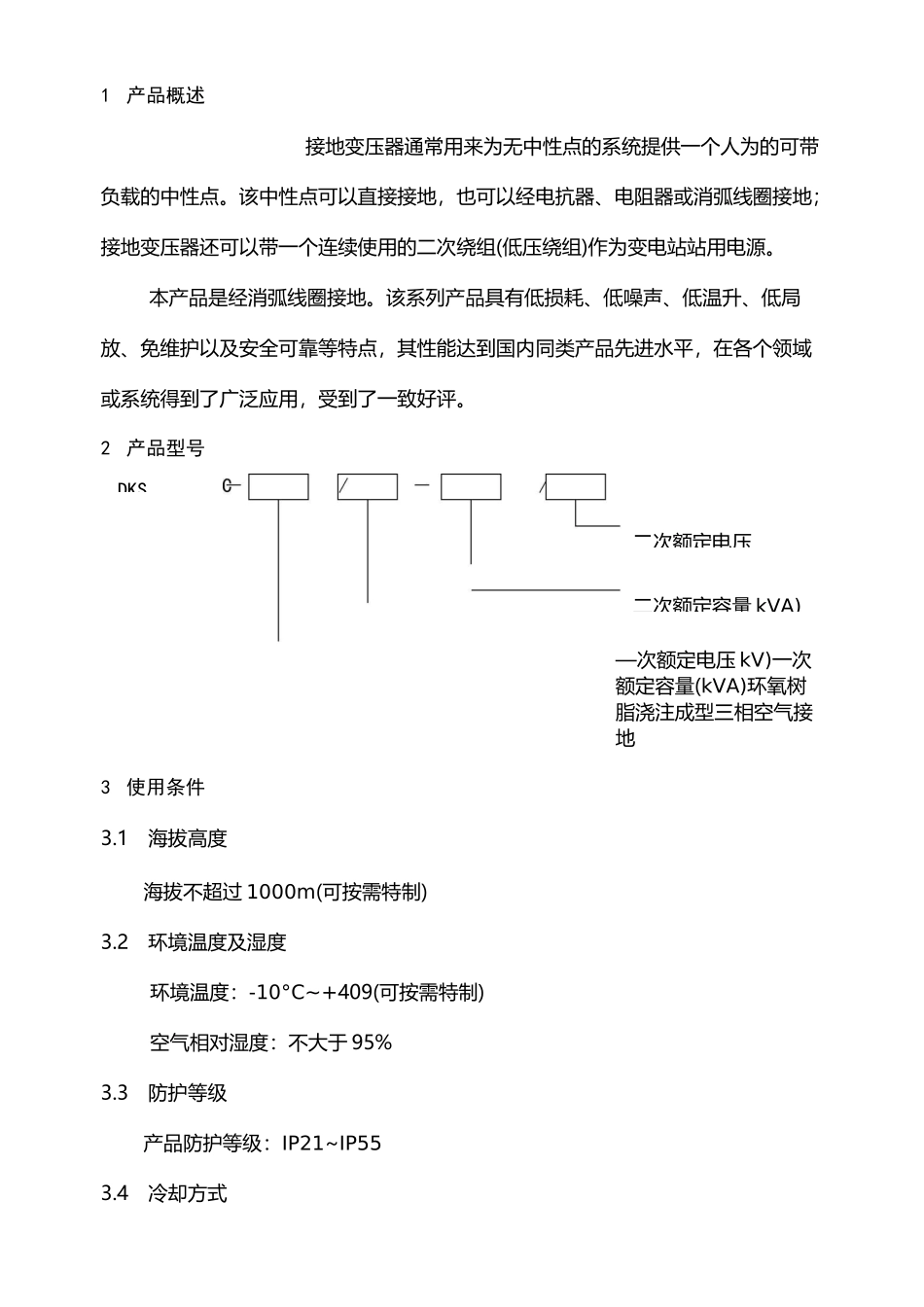

CONTENTS产品概述产品型号使用条件技术参数产品运输及起吊产品验收及保管产品安装现场交接试验产品试运行产品维护安全注意事项HEBEIXUHUI1234567891011二次额定电压二次额定容量kVA)DKS1产品概述接地变压器通常用来为无中性点的系统提供一个人为的可带负载的中性点。该中性点可以直接接地，也可以经电抗器、电阻器或消弧线圈接地；接地变压器还可以带一个连续使用的二次绕组(低压绕组)作为变电站站用电源。本产品是经消弧线圈接地。该系列产品具有低损耗、低噪声、低温升、低局放、免维护以及安全可靠等特点，其性能达到国内同类产品先进水平，在各个领域或系统得到了广泛应用，受到了一致好评。2产品型号—次额定电压kV)一次额定容量(kVA)环氧树脂浇注成型三相空气接地3使用条件3.1海拔高度海拔不超过1000m(可按需特制)3.2环境温度及湿度环境温度：-10°C~+409(可按需特制)空气相对湿度：不大于95%3.3防护等级产品防护等级：IP21~IP553.4冷却方式冷却方式有空气自冷(AN)和强迫风冷(AF)两种。3.5安装环境环氧树脂绝缘干式接地变一般为户内式。应安装在场地清洁，通风良好的户内场所。如果安装在地下室或开关柜等空间受限的场所，应有足够的通风量，一般每1kW损耗应有＞4m3/min的通风量。4技术参数标准：GB10229、GB6450、GB1094容量：2500kVA及以下电压等级：35kV及以下分接范围：±2*2.5%、±5%等相数：三相频率：50Hz或60Hz联结组别：ZN,yn11、ZN,yn1、ZN等绝缘等级：F级，长期运行温升限值100K阻抗电压、空载损耗及负载损耗等按相应的国家标准。5运输及起吊5.1产品运输5.1.1产品可用火车、轮船、汽车等交通工具运输，装运产品的厢舱应清洁，无污染物。5.1.2产品装运应符合运输规程要求，需将产品安放牢固，运输过程中不允许出现摇晃、碰撞、移动和过度倾斜现象；不得绑拉线圈垫块、引线等易损部件。5.1.3产品运输过程中应有防雨及防潮措施。5.2产品起吊5.2.1装卸时应严格按照装卸规程。5.2.2吊装时分三种情形：（1）吊装产品器身时，应使用器身上的所有吊环起吊，起吊钢丝绳之间的夹角不得大于60°，如图1所示。（2）吊装带外壳产品时，要使用外壳上方的吊环，起吊钢丝绳之间的夹角不得大于60°，如图2所示。（3）吊装带包装箱的产品时，应在包装箱的四下脚垫木处挂钢丝绳起吊，如图3所示。p,5.2.3有载调压接地变压器起吊时，若有载开关与接地变压器连接在一起起吊时，仅用接地变压器的吊环吊起。6产品验收及保管6.1产品验收用户收到产品后，应立即进行检查验收。6.1.1检查产品的铭牌数据与订货合同是否相符。6.1.2出厂文件是否齐全，与订货合同是否相符。6.1.3包装箱内零部件及附件是否与装箱单相符。6.1.4经运输后，产品零部件是否损伤或移位，接线是否松动、断裂，绝缘是否有破损，是否有脏物或异物等。6.1.5如发现包装箱及产品有严重损伤，请立即通报运输保险部门，并保留现场处理。6.2存储保管6.2.1接地变压器开箱检查完毕后，如较长时间不投入运行，应重新恢复完好包装,放置在清洁、干燥的室内保管，室内不应同时储存活性化学药品和腐蚀性物品。6.2.2户外短期放置的产品,开箱检查完毕后亦应恢复包装，并检查箱体有无破损p—图小于图P小于图和采取防雨措施，箱体应垫高100mm以上，环境温度应不应低于-10°C,存放时间不应超过两个月。6.2.3接地变压器不允许堆码。7产品安装7.1安装前应认真阅读本说明书，了解产品铭牌、外形尺寸、产品重量、安装方法等内容，并准备好相应的起吊设备和工具。7.2本产品的安装应离开墙壁和其它障碍物300mm，相邻接地变压器之间应有300mm的距离。7.3接地变压器带电导体与地的最小安全距离应符合GB1094.3-2003《电力变压器绝缘水平、绝缘试验和外绝缘空气间隙》的规定。7.4高压线圈表面对地的最小安全参考距离按表1表1高压35kV<3kV6kV10kV15kV20kV净距（mm）60901251802253407.5一般情况下，接地变压器可直接放置在使用场地，安装检查、交接试验完毕即可投入运行。对于防震和其他特殊要求的情况，安装接地变压器的地基应埋置与产品对应的固定螺栓；带小车的接地变压器，安装时应卸下车轮，通过地基螺栓将接地变压器固定。7.6带外壳的接地变压器安...
