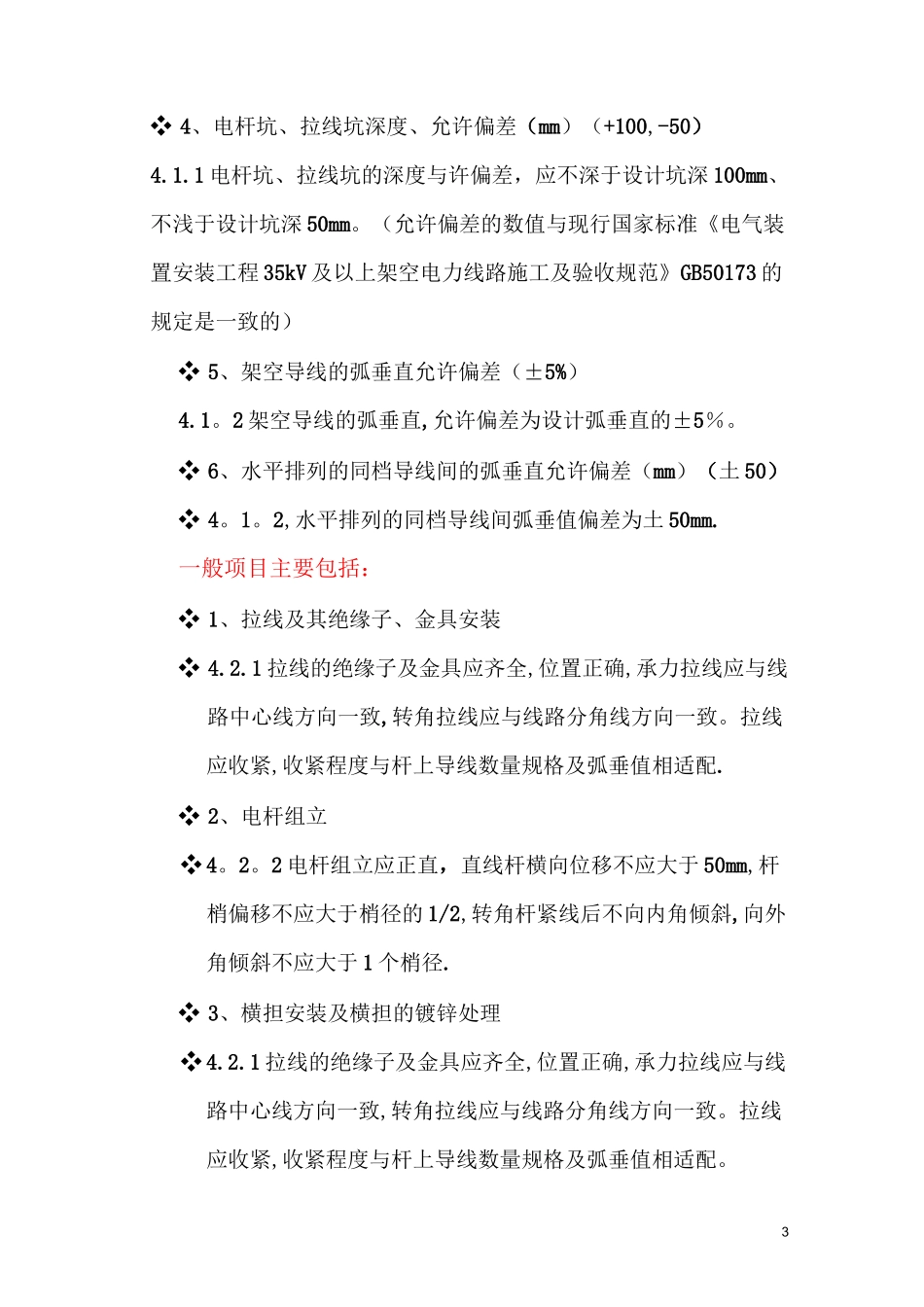

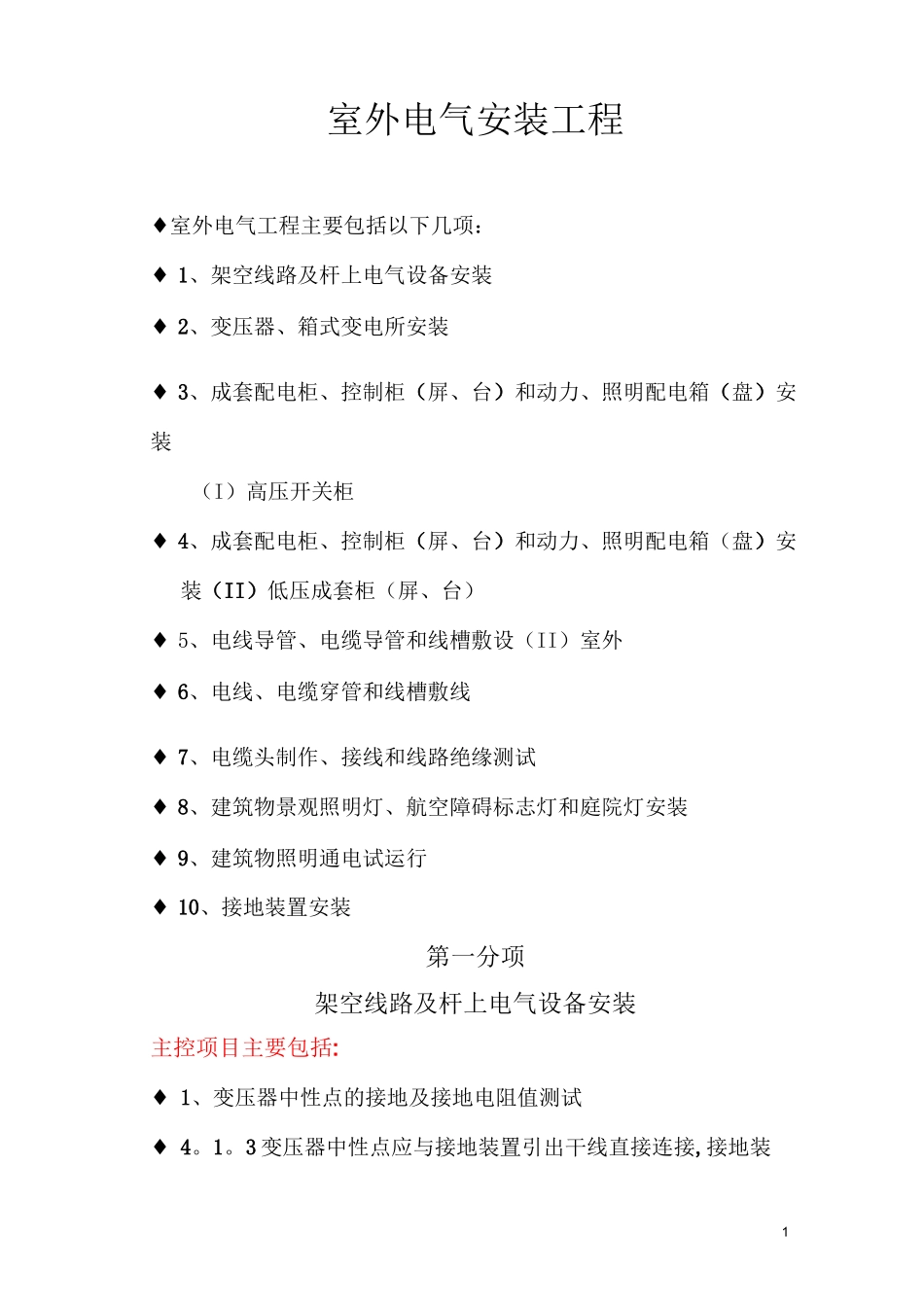

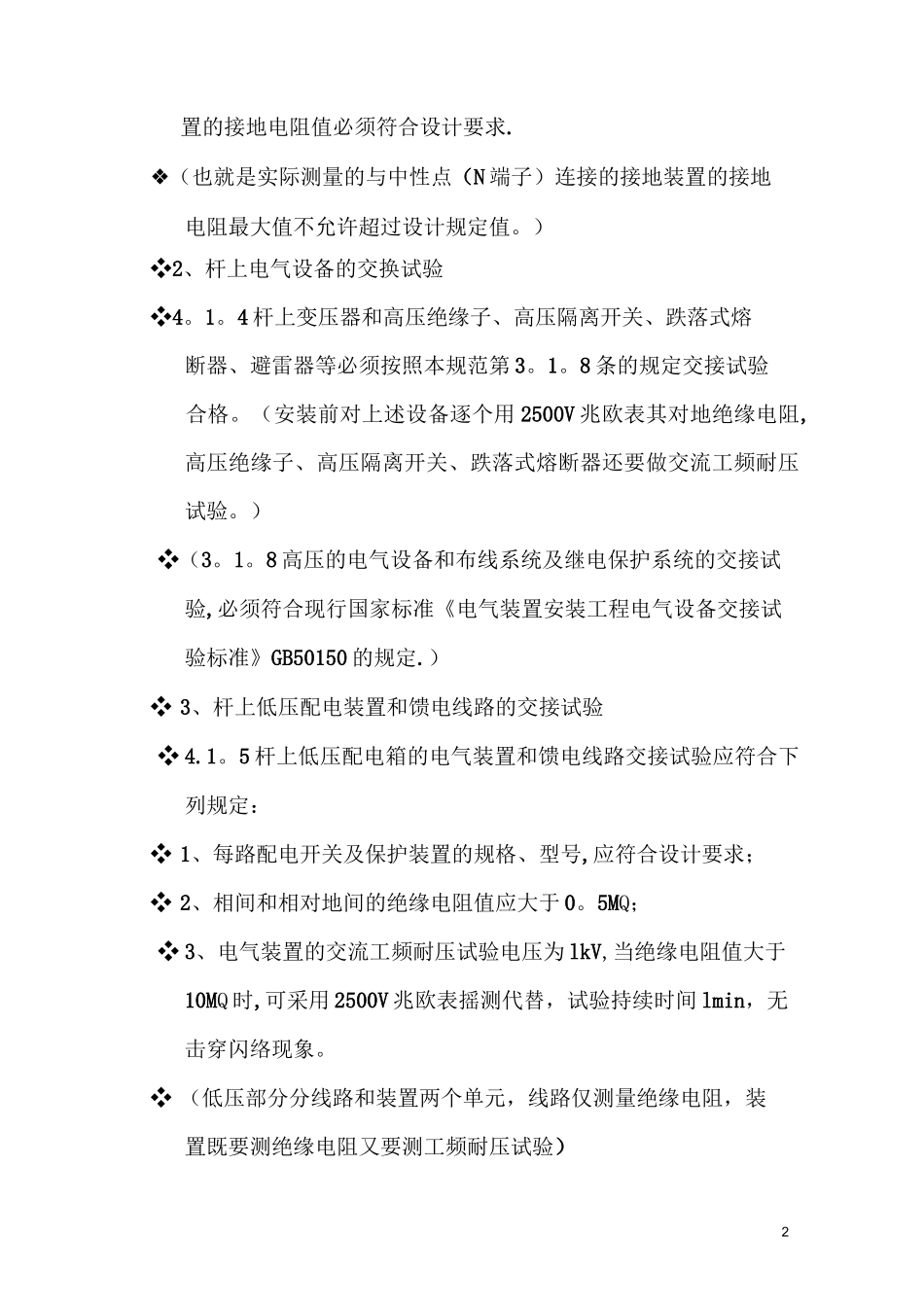

1室外电气安装工程♦室外电气工程主要包括以下几项：♦1、架空线路及杆上电气设备安装♦2、变压器、箱式变电所安装♦3、成套配电柜、控制柜（屏、台）和动力、照明配电箱（盘）安装（I）高压开关柜♦4、成套配电柜、控制柜（屏、台）和动力、照明配电箱（盘）安装（II）低压成套柜（屏、台）♦5、电线导管、电缆导管和线槽敷设（II）室外♦6、电线、电缆穿管和线槽敷线♦7、电缆头制作、接线和线路绝缘测试♦8、建筑物景观照明灯、航空障碍标志灯和庭院灯安装♦9、建筑物照明通电试运行♦10、接地装置安装第一分项架空线路及杆上电气设备安装主控项目主要包括:♦1、变压器中性点的接地及接地电阻值测试♦4。1。3变压器中性点应与接地装置引出干线直接连接,接地装2置的接地电阻值必须符合设计要求.❖（也就是实际测量的与中性点（N端子）连接的接地装置的接地电阻最大值不允许超过设计规定值。）❖2、杆上电气设备的交换试验❖4。1。4杆上变压器和高压绝缘子、高压隔离开关、跌落式熔断器、避雷器等必须按照本规范第3。1。8条的规定交接试验合格。（安装前对上述设备逐个用2500V兆欧表其对地绝缘电阻,高压绝缘子、高压隔离开关、跌落式熔断器还要做交流工频耐压试验。）❖（3。1。8高压的电气设备和布线系统及继电保护系统的交接试验,必须符合现行国家标准《电气装置安装工程电气设备交接试验标准》GB50150的规定.）❖3、杆上低压配电装置和馈电线路的交接试验❖4.1。5杆上低压配电箱的电气装置和馈电线路交接试验应符合下列规定：❖1、每路配电开关及保护装置的规格、型号,应符合设计要求；❖2、相间和相对地间的绝缘电阻值应大于0。5MQ；❖3、电气装置的交流工频耐压试验电压为lkV,当绝缘电阻值大于10MQ时,可采用2500V兆欧表摇测代替，试验持续时间lmin，无击穿闪络现象。❖（低压部分分线路和装置两个单元，线路仅测量绝缘电阻，装置既要测绝缘电阻又要测工频耐压试验）3❖4、电杆坑、拉线坑深度、允许偏差（mm）（+100,-50）4.1.1电杆坑、拉线坑的深度与许偏差，应不深于设计坑深100mm、不浅于设计坑深50mm。（允许偏差的数值与现行国家标准《电气装置安装工程35kV及以上架空电力线路施工及验收规范》GB50173的规定是一致的）❖5、架空导线的弧垂直允许偏差（±5%）4.1。2架空导线的弧垂直,允许偏差为设计弧垂直的±5％。❖6、水平排列的同档导线间的弧垂直允许偏差（mm）（土50）❖4。1。2,水平排列的同档导线间弧垂值偏差为土50mm.一般项目主要包括：❖1、拉线及其绝缘子、金具安装❖4.2.1拉线的绝缘子及金具应齐全,位置正确,承力拉线应与线路中心线方向一致,转角拉线应与线路分角线方向一致。拉线应收紧,收紧程度与杆上导线数量规格及弧垂值相适配.❖2、电杆组立❖4。2。2电杆组立应正直，直线杆横向位移不应大于50mm,杆梢偏移不应大于梢径的1/2,转角杆紧线后不向内角倾斜,向外角倾斜不应大于1个梢径.❖3、横担安装及横担的镀锌处理❖4.2.1拉线的绝缘子及金具应齐全,位置正确,承力拉线应与线路中心线方向一致,转角拉线应与线路分角线方向一致。拉线应收紧,收紧程度与杆上导线数量规格及弧垂值相适配。4❖4、电杆组立❖4.2.2电杆组立应正直，直线杆横向位移不应大于50mm,杆梢偏移不应大于梢径的1/2，转角杆紧线后不向内角倾斜，向外角倾斜不应大于1个梢径。❖5、横担安装及横担的镀锌处理❖6、杆上电气设备安装❖杆上设备安装应符合以下规定：❖1、固定电气设备的支架、紧固件为热浸镀锌制品，紧固件及防松零件齐全；❖2、变压器油位正常、附件齐全、无渗油现象、外壳涂层完整；❖3、跌落式熔断器安装的相间距离不小于500mm；熔管试操动能自然打开旋下；❖4、杆上隔离开关分、合操动灵活，操动机构机械锁定可靠，分合时三相同期性好，闸后，片与静触头间空气间隙距离不小于200mm;地面操作杆的接地（PE）可靠，且有标识；❖5、杆上避雷器排列整齐，相间距离不小于350mm，电源侧引线铜线截面积不小于16mm2，铝线截面积不小于25mm2，接地侧引线铜线截面不小于25mm2，铝线截面积不小于35mm2。与接地装置引出线连接可靠。5第二分项变压器、箱式变电所安装主控项目主要包括：❖1、变...
