各种测量工具的读数课件VIP免费

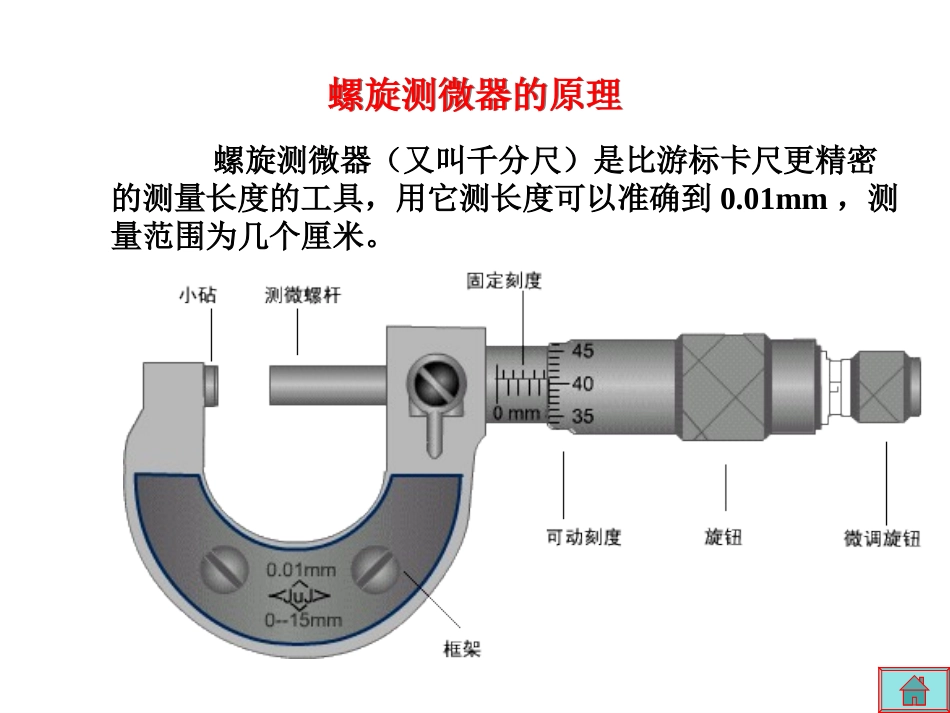

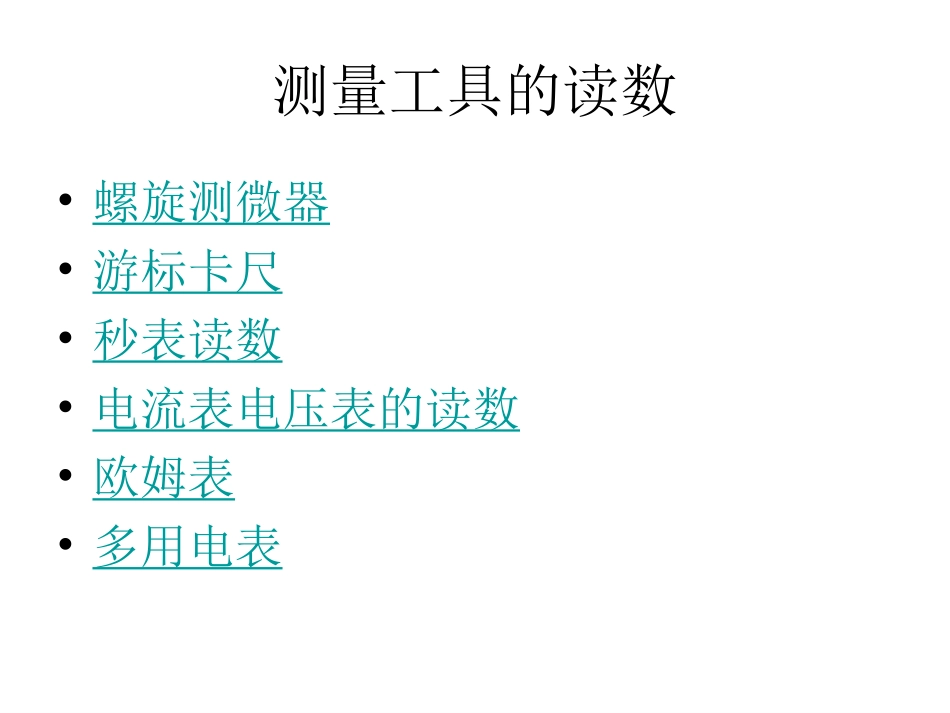

测量工具的读数•螺旋测微器•游标卡尺•秒表读数•电流表电压表的读数•欧姆表•多用电表测量工具的读数螺旋测微器的原理螺旋测微器的原理螺旋测微器（又叫千分尺）是比游标卡尺更精密的测量长度的工具，用它测长度可以准确到0.01mm，测量范围为几个厘米。原理和使用螺旋测微器是依据螺旋放大的原理制成的，即螺杆在螺母中旋转一周，螺杆便沿着旋转轴线方向前进或后退一个螺距的距离。因此，沿轴线方向移动的微小距离，就能用圆周上的读数表示出来。螺旋测微器的精密螺纹的螺距是0.5mm，可动刻度有50个等分刻度，可动刻度旋转一周，测微螺杆可前进或后退0.5mm，因此旋转每个小分度，相当于测微螺杆前进或后退这0.5/50=0.01mm。可见，可动刻度每一小分度表示0.01mm，所以以螺旋测微器可准确到0.01mm。由于还能再估读一位，可读到毫米的千分位，故又名千分尺。使用螺旋测微器应注意以下几点：①测量时，在测微螺杆快靠近被测物体时应停止使用旋钮，而改用微调旋钮，避免产生过大的压力，既可使测量结果精确，又能保护螺旋测微器。②在读数时，要注意固定刻度尺上表示半毫米的刻线是否已经露出。③读数时，千分位有一位估读数字，不能随便扔掉，即使固定刻度的零点正好与可动刻度的某一刻度线对齐，千分位上也应读取为“0”。④当小砧和测微螺杆并拢时，可动刻度的零点与固定刻度的零点不相重合，将出现零误差，应加以修正，即在最后测长度的读数上去掉零误差的数值。（3）使用螺旋测微器应注意以下几点：①转动旋钮不可太快，否则由于惯性会使接触压力过大使被测物变形，造成测量误差，更不可直接转动大旋钮去使测杆夹住被测物，这样往往压力过大使测杆上的精密螺纹变形，损伤螺旋测微器。②在读数时，要注意固定刻度尺上表示半毫米的刻线是否已经露出。③读数时，千分位有一位估读数字，不能随便扔掉，即使固定刻度的零点正好与可动刻度的某一刻度线对齐，千分位上也应读取为“0”。④当小砧和测微螺杆并拢时，可动刻度的零点与固定刻度的零点不相重合，将出现零误差，应加以修正，即在最后测长度的读数上去掉零误差的数值。⑤被测物表面应光洁，不允许把测杆固定而将被测物强行卡入或拉出，那会划伤测杆和测砧的经过精密研磨的端面。⑥轻拿轻放，防止掉落摔坏。⑦用毕放回盒中，存放中测杆P和测砧A不要接触，长期不用，要涂油防锈。读数训练卡尺介绍卡尺介绍游标卡尺的构造如图所示．当主尺的零线与游标的零线对齐时，测量长度为零，这时内、外量爪都应吻合无缝，而且探尺端与主尺端相平。F为固定螺钉外量爪AB用于测量外径探尺c用于测量深度内量爪A，B用于测量内径主尺D副尺E游标卡尺读数规则主尺测量值（mm)=主尺整毫米数+游标对齐格数×精确值0123410练习读数1997年全国高考.一游标卡尺的主尺最小分度为1毫米,游标上有10个小等分间隔,现用此卡尺来测量工件的直径,如图所示.该工件的直径为____________毫米.29.8_例:1993年高考试题：有一游标卡尺，主尺的最小分度是1毫米，游标上有20个小的等分刻度．用它测量一工件的长度，如图2所示．图示的读数是______mm．104.05游标卡尺读数为____________________mm基本仪器的读数3、秒表读数4X604X60秒秒+28.7+28.7秒秒=268.7=268.7秒秒基本仪器的读数4、电流表电压表的读数0123A读数：0.70A基本仪器的读数0123V读数：2、40V基本仪器的读数00.20.40.6A读数：0.14A基本仪器的读数读数：0.37A00.20.40.6A基本仪器的读数051015V读数：10.5V基本仪器的读数051015V读数：9.5V一、欧姆表1．基本构造：欧姆表由电流表G、电池、调零电阻R，刻度盘和红、黑表笔组成，如图所示，就电路部分而言，在欧姆表内部是电流表、电池、调零电阻三者串联而成，在欧姆表外部，接上被测电阻后，与欧姆表内部电路一起组成闭合电路．欧姆表法是直接测量电阻的一种方法，用多用电表的欧姆挡直接进行测量0Ω∞2、欧姆表测电阻的原理:I=ER+R0+r+Rg+Rx根据闭合电路欧姆定律，利用电流随外电阻Rx的变化而制成的。3、欧姆表盘的刻度的刻度方法:原理：闭合电路欧姆定律（1）刻度：短接、调节调零电阻R使电流表G的指针满偏。即有RGErIgRggI=ERg+r+R“0”R+r+R是电阻挡的内...
