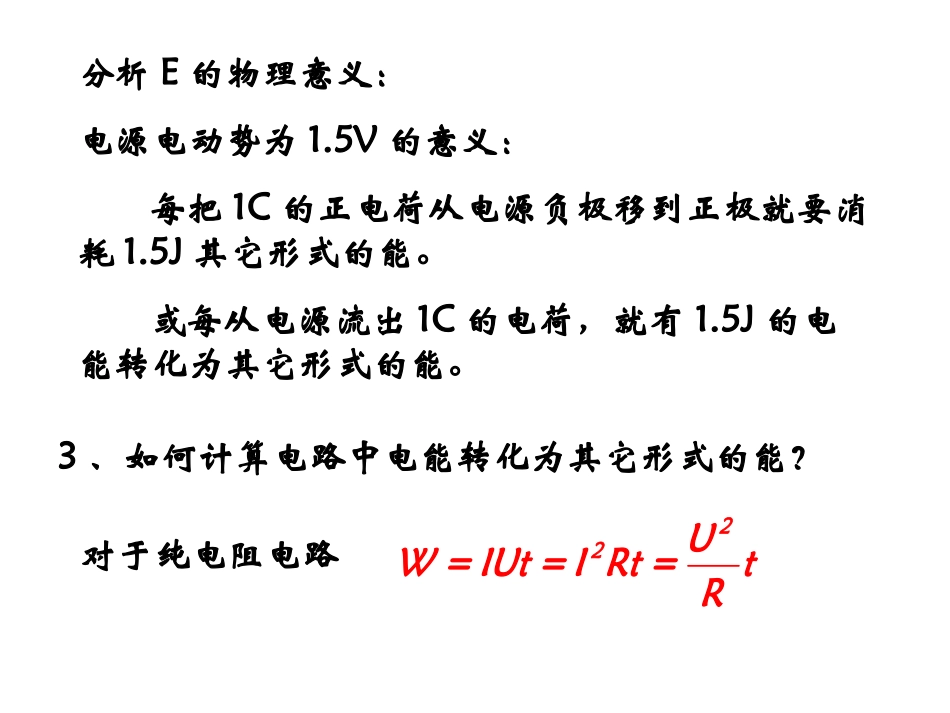

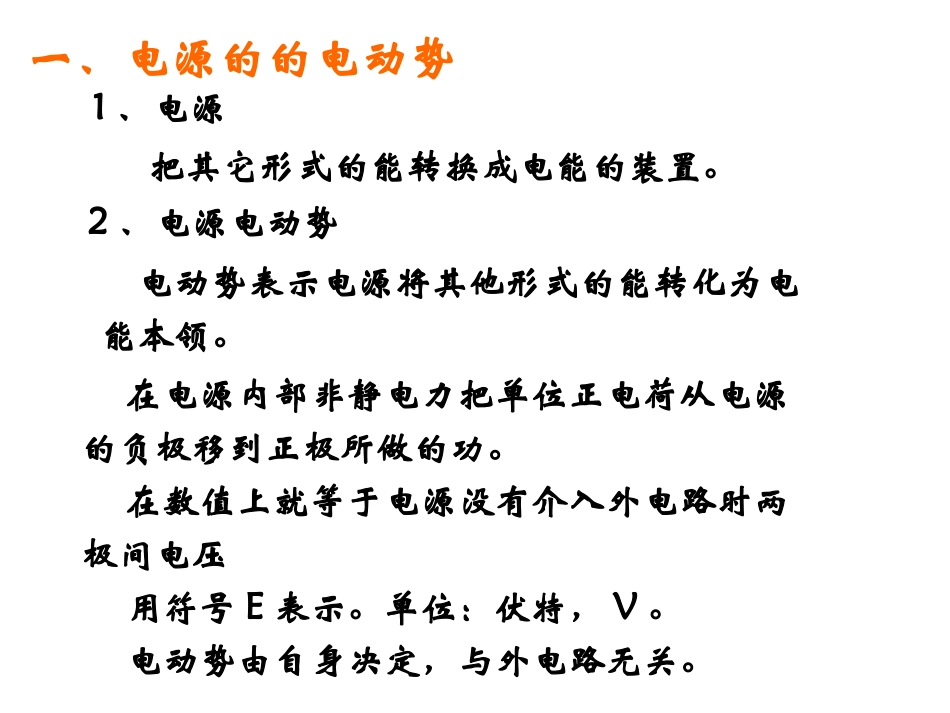

2.7闭合电路的欧姆定律一、电源的的电动势1、电源2、电源电动势把其它形式的能转换成电能的装置。在电源内部非静电力把单位正电荷从电源的负极移到正极所做的功。在数值上就等于电源没有介入外电路时两极间电压用符号E表示。单位：伏特，V。电动势由自身决定，与外电路无关。电动势表示电源将其他形式的能转化为电能本领。3、如何计算电路中电能转化为其它形式的能？22UW=IUt=IRt=tR对于纯电阻电路分析E的物理意义：电源电动势为1.5V的意义：每把1C的正电荷从电源负极移到正极就要消耗1.5J其它形式的能。或每从电源流出1C的电荷，就有1.5J的电能转化为其它形式的能。二、闭合电路用导线把电源、用电器连成一个闭合电路。外电路:电源外部的用电器和导线构成外电路.内电路:电源内部是内电路.闭合电路部分电路rERK内电路外电路在外电路中，电流方向由正极流向负极，沿电流方向电势降低。在内电路中，即在电源内部，通过非静电力做功使正电荷由负极移到正极，所以电流方向为负极流向正极。闭合回路的电流方向内电路与外电路中的总电流是相同的。1、电路中的电势变化情况（1）在外电路中，沿电流方向电势降低。（2）在内电路中，一方面，存在内阻，沿电流方向电势也降低；另一方面，沿电流方向存在电势“跃升”。bdacababcd4电动势概念的理解2.讨论闭合回路中的能量转化关系1、若外电路中的用电器都是纯电阻R，在时间t内外电路中有多少电能转化为内能？rERK内电路外电路E外=I2Rt2、内电路也有电阻r，当电流通过内电路时，也有一部分电能转化为内能，是多少？E内=I2rt3、电流流经电源时，在时间t内非静电力做多少功W=Eq＝EIt4、以上各能量之间有什么关系？根据能量守恒定律，非静电力做的功应该等于内外电路中电能转化为其他形式的能的总和。W=E外+E内即：EIt=I2Rt+I2rt２、表述：闭合电路中的电流跟电源的电动势成正比，跟内、外电路的电阻之和成反比．１、rREIIrIRE即3、闭合电路欧姆定律rREIIrIRE说明：二、闭合电路欧姆定律：IRU外2、是外电路上总的电势降落，习惯上叫路端电压.IrU内3、是内电路上的电势降落，习惯上叫内电压.E=U+UEIRIr外内4、1、只适用于纯电阻电路E=U+UEIRIr外内4、1、在如图所示的电路中，电源的电动势为9V，内阻为0.5Ω，外电路的电阻R1为18Ω，求电路中的电流和路端电压.若将电阻换为R2=36Ω，情况如何？RSEr课堂训练外电路两端的电压叫路端电压．１、如图电路：R增大，电流减小，路端电压增大R减小，电流增大，路端电压减小路端电压:IrEU三、路端电压跟负载的关系２、两个特例：（2）外电路短路时（1）外电路断路时U外=E，U内=0U外=0，U内=Eababbdca5bdca３、电源的外特性曲线——路端电压U随电流I变化的图象．（1）图象的函数表达：IrEU（2）图象的物理意义①在纵轴上的截距表示电源的电动势E．rEI/短②在横轴上的截距表示电源的短路电流③图象斜率的绝对值表示电源的内阻，内阻越大，图线倾斜得越厉害．小结1．闭合电路欧姆定律rREI2．路端电压跟负载的关系：IrEU（1）表述：闭合电路中的电流跟电源的电动势成正比，跟内、外电路的电阻之和成反比．（2）表达式（1）路端电压随外电路电阻R增大而增大/00RIErU端，，0RIE端，，U断路短路（2）路端电压U随电流I变化的图象．R1U=E=ErR+r1+R1、在如图所示的电路中，电源的电动势为1.5V，内阻为0.12Ω，外电路的电阻为1.38Ω，求电路中的电流和路端电压.RSEr课堂训练I=1AU=1.38V2、如图，Ｒ1=14Ω,Ｒ2=9Ω,当开关处于位置1时,理想电流表读数I1=0.2A；当开关处于位置2时,电流表读数I2=0.3A求电源的电动势E和内电阻r。1AR1R22ErE=3Vr=1Ω3、如图，R＝0.8Ω当开关S断开时电压表的读数为1.5V；当开关S闭合时电压表的读数为1.2V则该电源的电动势和内电阻分别为多少?E=1.5VE=1.5V，，rr=1.5Ω=1.5ΩAA、、BB4、ACAC5、六、电路的动态分析问题闭合电路中只要有一只电阻的阻值发生变化，就会影响整个电路，使总电路和每一部分的电流、电压都发生变化。讨论依据是：闭合电路欧姆定律、部分电路欧姆定律、串联电路的电压关系、并联电路的电流关系。思路:局部局...
