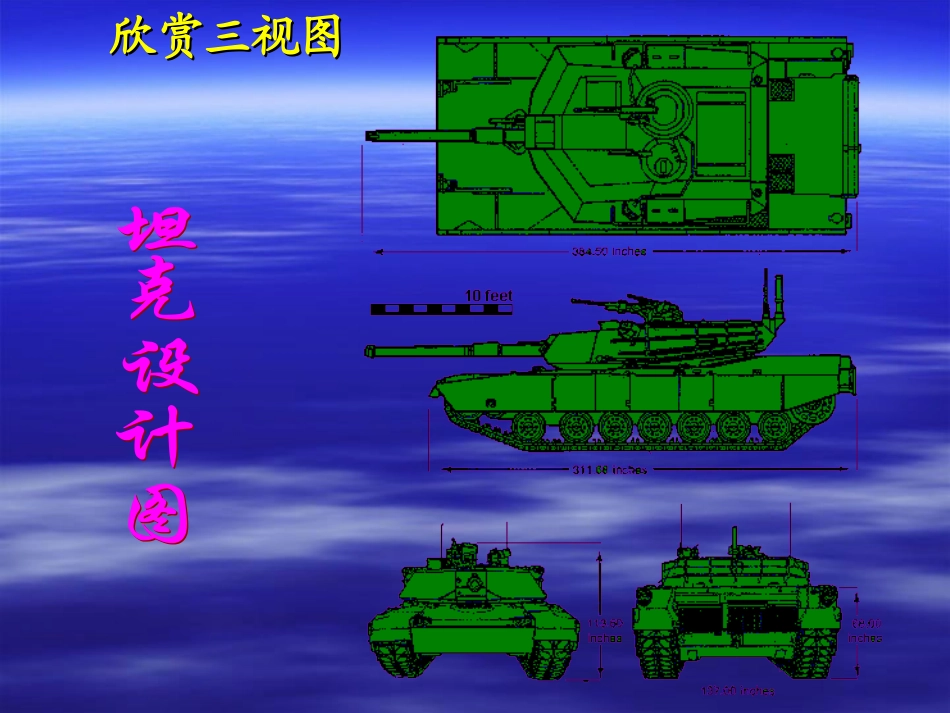

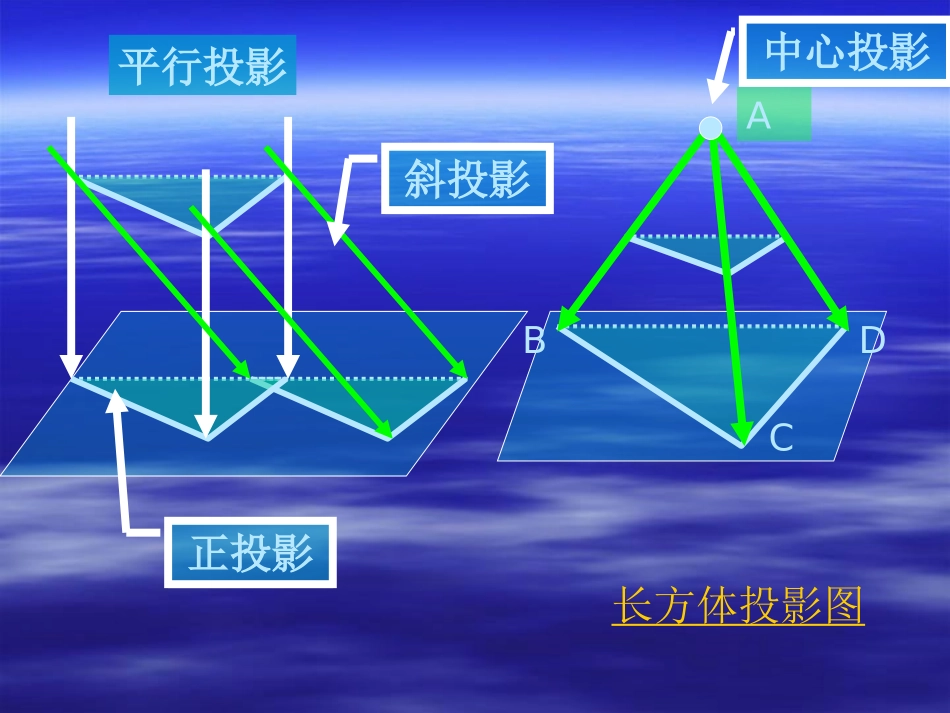

欣赏三视图欣赏三视图ADCB中心投影平行投影斜投影正投影长方体投影图由几何体想象三视图由几何体想象三视图正视图侧视图俯视图下面是一些立体图形的三视图,请根据视图说出立体图形的名称:正视图侧视图俯视图四棱柱由三视图想象几何体由三视图想象几何体下面是一些立体图形的三视图,请根据视图说出立体图形的名称:正视图左视图俯视图圆锥由三视图想象几何体由三视图想象几何体四棱锥一个几何体的三视图如下,你能说出它是什么立体图形吗?由三视图想象几何体由三视图想象几何体如图是一个物体的三视图,试想象物体的形状。正视图左视图俯视图正视图左视图俯视图一、几何体的直观图一、几何体的直观图h'h'OO'lrr'一、几何体的直观图一、几何体的直观图怎样才能画好物体的直观图呢?思考例1用斜二测画法画水平放置的正六边形的直观图.例1用斜二测画法画水平放置的正六边形的直观图.xyABCDEFOGH例1用斜二测画法画水平放置的正六边形的直观图.xyABCDEFOGHxyABCDEFOGH例1用斜二测画法画水平放置的正六边形的直观图.y例1用斜二测画法画水平放置的正六边形的直观图.xyABCDEFOGH例1用斜二测画法画水平放置的正六边形的直观图.斜二测画法的关键步骤.思考xyABCDEFOGH⑴在已知图形中取互相垂直的x轴和y轴,两轴相交于点O.画直观图时,把它们画对应的x'轴与y'轴,两轴交于点O',且使∠x'O'y'=45º(或135º),它们确定的平面表示水平面.斜二测画法⑵已知图形中平行于x轴或y轴的线段,在直观图中分别画成平行于x'轴或y'轴的线段;斜二测画法斜二测画法⑶已知图形中平行于x轴的线段,在直观图中保持原长度不变;平行于y轴的线段,长度为原来的一半.⑵已知图形中平行于x轴或y轴的线段,在直观图中分别画成平行于x'轴或y'轴的线段;例3用斜二测画法画长、宽、高分别是4cm、3cm、2cm的长方体ABCD-A'B'C'D'的直观图.二、探求空间几何体的直观图的画法思考:请说出下列三视图表示的几何体,并用斜二测画法画出它的直观图.正视图侧视图俯视图练习2教材P.19练习第1题第(1)问、2、3、4题课堂小结1.平面图形的斜二测画法的关键与步骤;课堂小结1.平面图形的斜二测画法的关键与步骤;2.简单几何体的斜二测画法;课堂小结1.平面图形的斜二测画法的关键与步骤;2.简单几何体的斜二测画法;3.简单组合体的斜二测画法;课堂小结1.平面图形的斜二测画法的关键与步骤;2.简单几何体的斜二测画法;3.简单组合体的斜二测画法;4.注意的几点.课后作业2.《习案》第四课时.1.课外思考教材P.19探究(1)(2);
