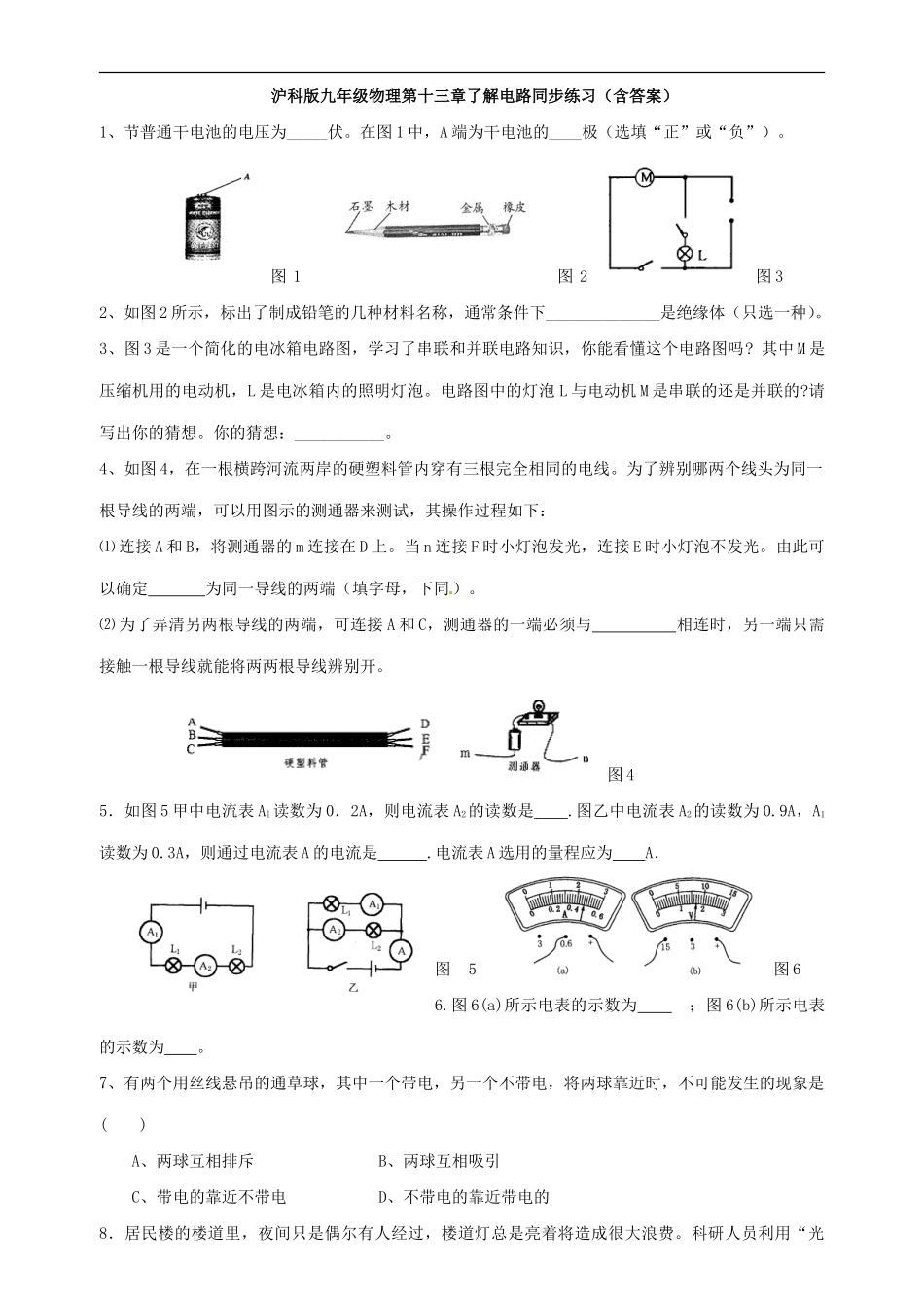

沪科版九年级物理第十三章了解电路同步练习（含答案）1、节普通干电池的电压为_____伏。在图1中，A端为干电池的____极（选填“正”或“负”）。图1图2图32、如图2所示，标出了制成铅笔的几种材料名称，通常条件下______________是绝缘体（只选一种）。3、图3是一个简化的电冰箱电路图，学习了串联和并联电路知识，你能看懂这个电路图吗?其中M是压缩机用的电动机，L是电冰箱内的照明灯泡。电路图中的灯泡L与电动机M是串联的还是并联的?请写出你的猜想。你的猜想：___________。4、如图4，在一根横跨河流两岸的硬塑料管内穿有三根完全相同的电线。为了辨别哪两个线头为同一根导线的两端，可以用图示的测通器来测试，其操作过程如下：⑴连接A和B，将测通器的m连接在D上。当n连接F时小灯泡发光，连接E时小灯泡不发光。由此可以确定为同一导线的两端（填字母，下同）。⑵为了弄清另两根导线的两端，可连接A和C，测通器的一端必须与相连时，另一端只需接触一根导线就能将两两根导线辨别开。图45．如图5甲中电流表Al读数为0．2A，则电流表A2的读数是.图乙中电流表A2的读数为0.9A，A1读数为0.3A，则通过电流表A的电流是.电流表A选用的量程应为A．图5图66.图6(a)所示电表的示数为；图6(b)所示电表的示数为。7、有两个用丝线悬吊的通草球，其中一个带电，另一个不带电，将两球靠近时，不可能发生的现象是()A、两球互相排斥B、两球互相吸引C、带电的靠近不带电D、不带电的靠近带电的8．居民楼的楼道里，夜间只是偶尔有人经过，楼道灯总是亮着将造成很大浪费。科研人员利用“光敏”材料制成“光控开关”，它的作用是天黑时自动闭合，天亮时自动断开；利用“声敏”材料制成“声控开关”，它的作用是当有人走动发出声音时自动闭合，无人走动时自动断开。如图8各电路中，属于楼道灯电路的是()图79.现有六种物品：铁钉、玻璃、铅笔心、水银、橡胶棒、陶瓷片.小明将它们分成两类，如下表所示.则小明是按照物质的哪种物理属性进行分类的（）第一类第二类铁钉铅笔心水银玻璃橡胶棒陶瓷片A．密度B．磁性C．硬度D．导电性10．关于开关在电路中的作用，下列说法中正确的是()A.串联电路中，开关可控制整个电路B.并联电路中，开关不能控制整个电路C.串联电路中，每个开关可控制一个用电器D．一个开关同时控制两个用电器，这两个用电器一定是并联的11、图8是小亮设计的一个并联电路的电路图，当开关S闭合时()A、只有灯L1亮B、只有灯L2亮C、灯L1、L2都不亮D、灯L1、L2都亮12、如图所示，若开关S闭合后，灯L1、L2均不亮，小华同学利用一根导线去查找电路故障，当她将导线连接在灯L1两端时，两灯均不亮，将导线连接在灯L2两端时，灯L1亮而灯L2不亮.由此可以判断（）A．灯L1短路B．灯L2短路C．灯L1断路D．灯L2断路13．我国每年电池消费量达140亿只，有一些城市已设立了废电池收购站，其主要目的是()A．重新加工成新电池以节约成本B．提炼出有用物质C．防止电池中的某些物质造成环境污染D．进行电池性能调查以改进新产品14、下列说法正确的是()A．验电器既能检验物体是否带电，也能测出物体的带电量图8B．铜线中的电流是电子定向移动形成的C．绝缘体不容易导电是因为绝缘体内没有电子D．电源是把化学能转化为电能的装置15、用图9,下列说法正确的是()A．灯泡发光说明电路中有电流B．金属导线中发生定向移动的电荷是正电荷C．电源的上端是正极D．灯泡发光时，电源将电能转化为化学能16．在图10中，三个电压表测量的读数分别为U1、U2、U3，则，三个电压之间的关系是()．A．Ul=U2＝U3B．Ul+U2＝U3C.Ul=U2U317、一商品仓库，后门进货、前门取货．现有红、绿两只灯泡和一个电铃、一个电池组、两个开关，还有若干条导线．请你为仓库值班人员设计一个电路：电铃响同时红灯亮，表示取货入在前门按开关；电铃响同时绿灯亮，表示送货人在后门按开关．要求画出设计的电路图，图中要标明红灯、绿灯及对应的前、后门开关．参考答案1、1．5正2、木材（或橡皮）3、并联压缩机不工作时，打开门灯发光4、CEE5、0.2A;1.2A;0~36．0.46A;8.5V7．A8．D9．D10．A11．D12．D13．C14．B15．A16．B17图10图9
