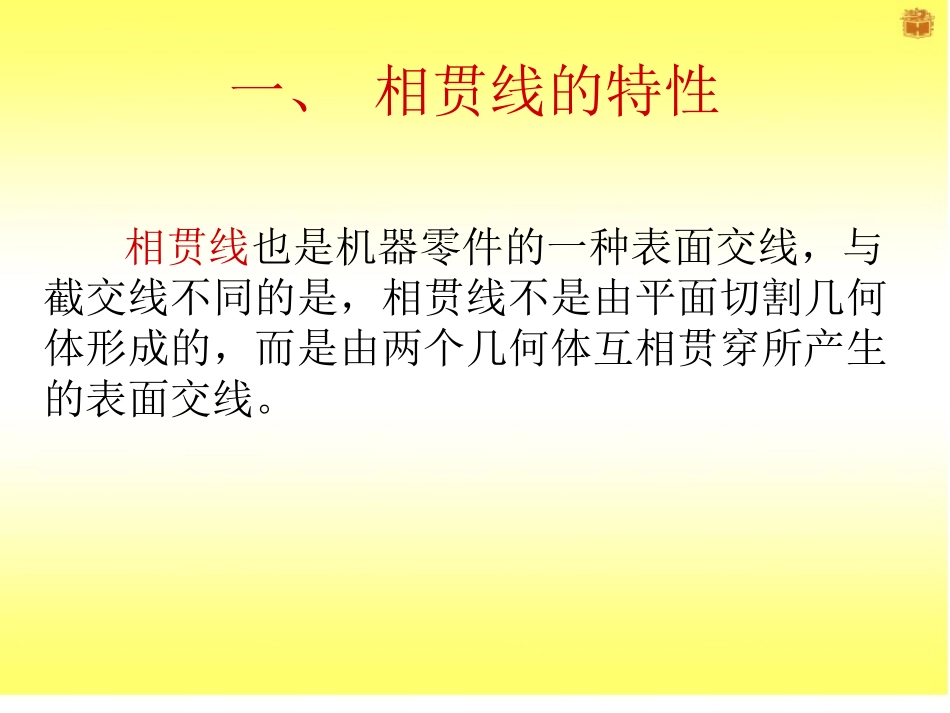

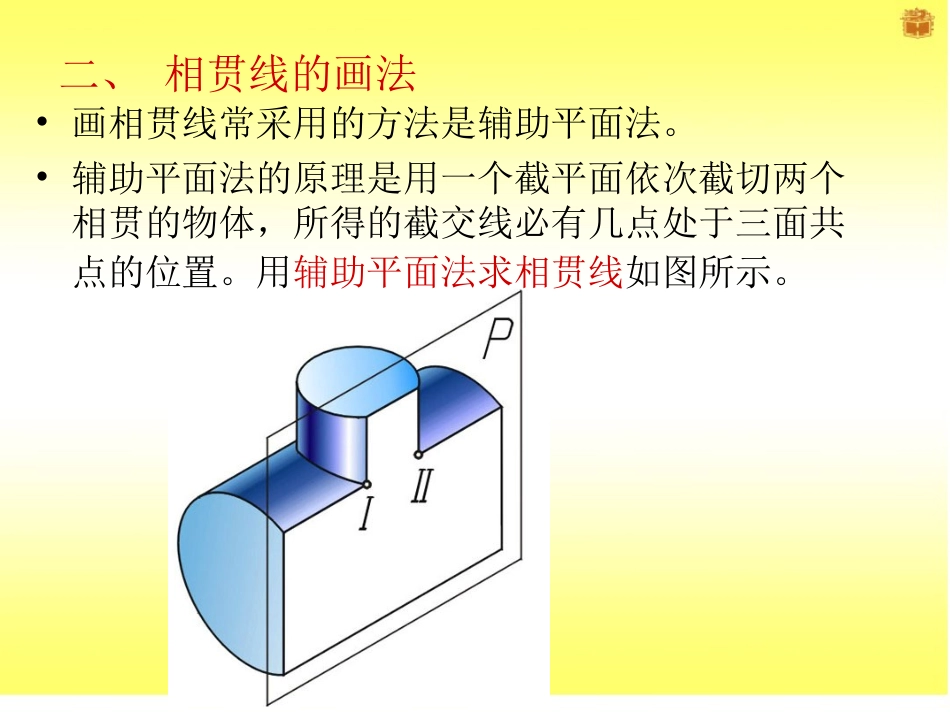

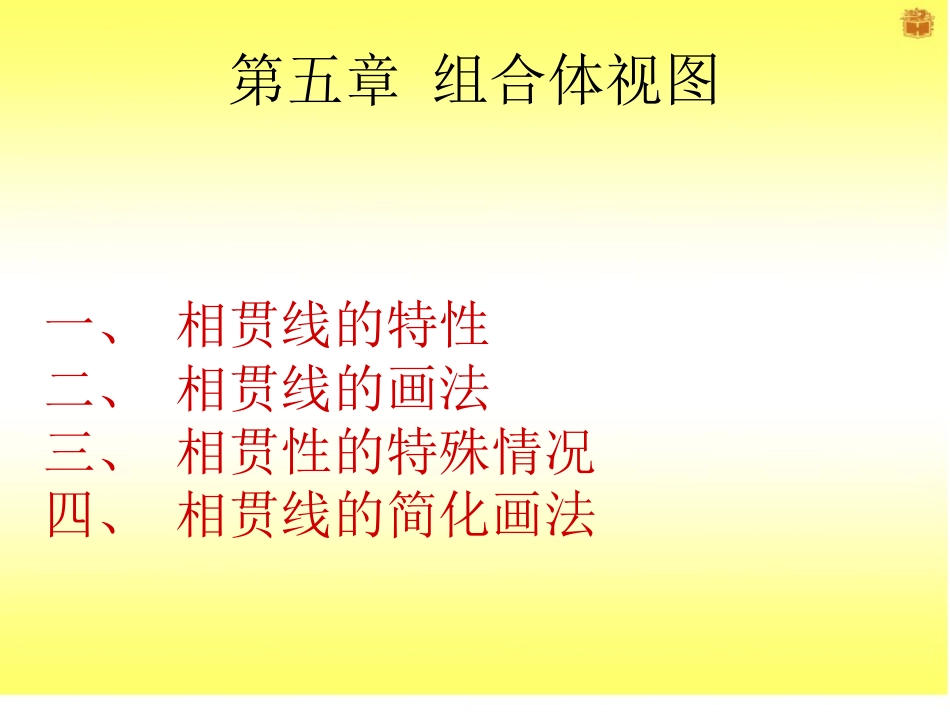

第五章组合体视图一、相贯线的特性二、相贯线的画法三、相贯性的特殊情况四、相贯线的简化画法一、相贯线的特性相贯线也是机器零件的一种表面交线，与截交线不同的是，相贯线不是由平面切割几何体形成的，而是由两个几何体互相贯穿所产生的表面交线。二、相贯线的画法•画相贯线常采用的方法是辅助平面法。•辅助平面法的原理是用一个截平面依次截切两个相贯的物体，所得的截交线必有几点处于三面共点的位置。用辅助平面法求相贯线如图所示。三、相贯线的常见类型1.不等径相贯（取点）1.不等径相贯（简化画法）1）1.不等径相贯（简化画法）1）1.不等径相贯（简化画法）1）2）•3）•2.等径相贯三、相贯性的特殊情况•两回转体相交时，其相贯线一般为空间曲线，但在特殊情况下，也可能是平面曲线或直线。•当两个回转体具有公共轴线时，相贯线为圆，该圆的正面投影为一直线段，水平面投影为圆的实形(图5-13)。•当圆柱与圆柱、圆柱与圆锥轴线相交，并公切于一圆球时，相贯线为椭圆，该椭圆的正面投影为一直线段，水平面投影为类似形(圆或椭圆)(图5-14)。•当两圆柱轴线平行或两圆锥共顶相交时，相贯线为直线(图5-15)。图5-13相贯线的特殊情况(一)图5-14相贯线的特殊情况(二)图5-15相贯线的特殊情况(三)
