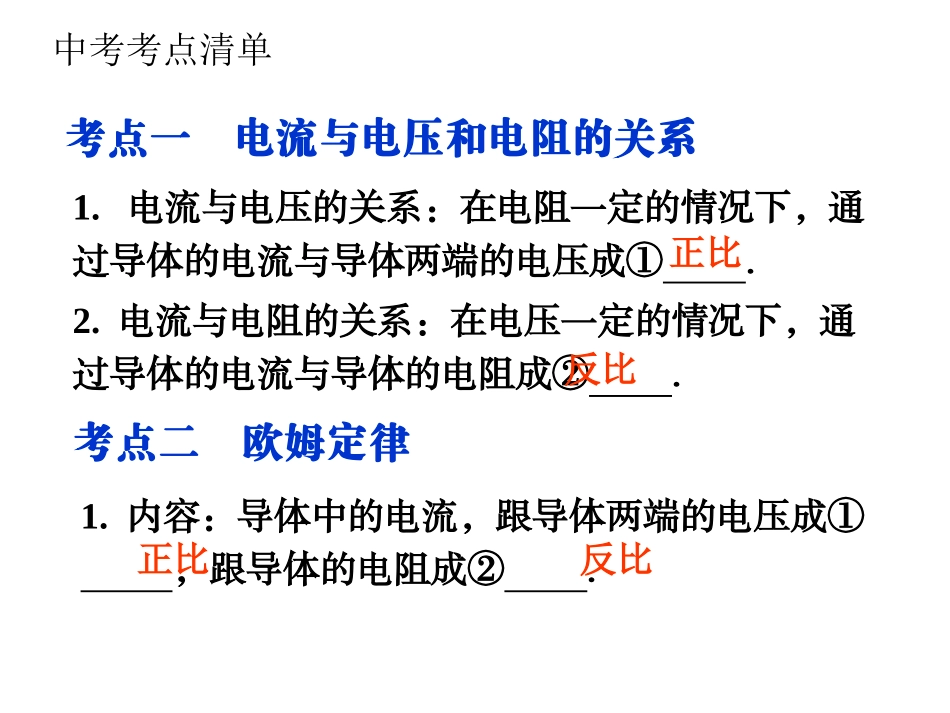

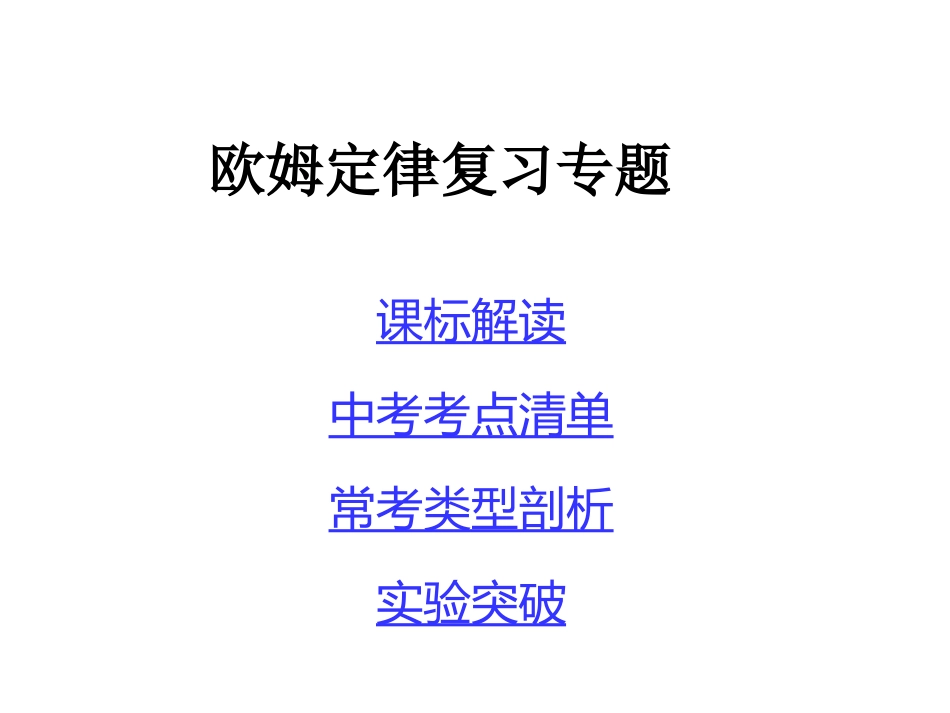

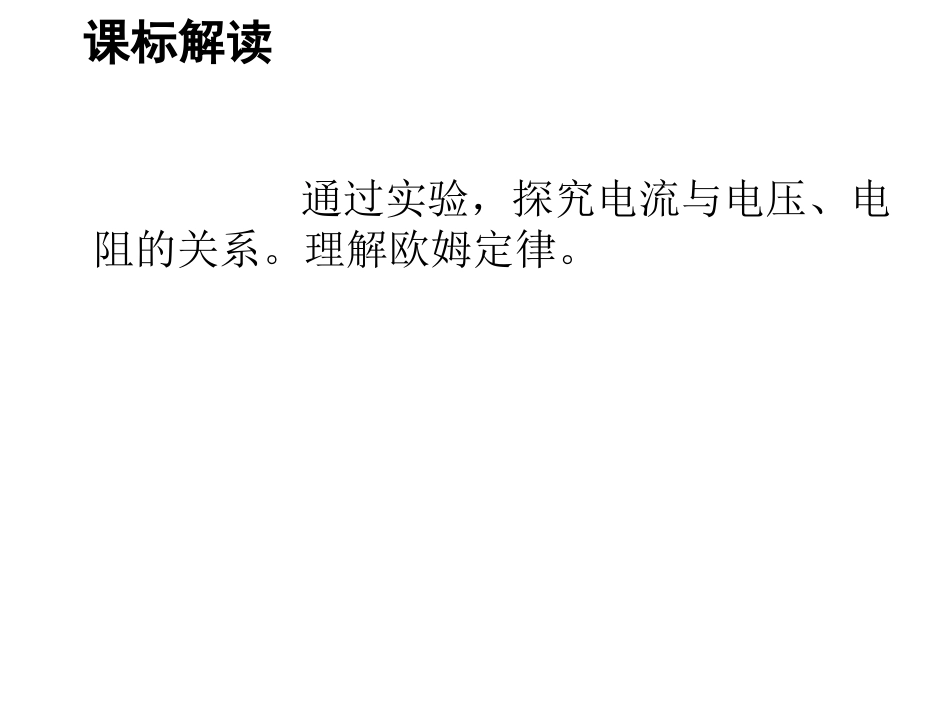

欧姆定律复习专题课标解读中考考点清单常考类型剖析实验突破通过实验，探究电流与电压、电阻的关系。理解欧姆定律。课标解读中考考点清单考点一电流与电压和电阻的关系1.电流与电压的关系：在电阻一定的情况下，通过导体的电流与导体两端的电压成①．2.电流与电阻的关系：在电压一定的情况下，通过导体的电流与导体的电阻成②．考点二欧姆定律1.内容：导体中的电流，跟导体两端的电压成①，跟导体的电阻成②．反比正比正比反比2.公式：I＝③．其中U表示导体两端的电压，单位是伏特（V），R表示导体的电阻，单位是欧姆（Ω）,I表示导体中的电流，单位是安培（A）．3.变形公式：U=④、R=⑤．4.在电源电压不变的情况下，可以通过改变电路中的电阻来改变电流．中考考点清单URIRUI考点三电阻的测量1.通过对电流和电压的测量来间接地测出导体的电阻的方法，有时又简称为“①”测电阻.2.实验原理：R=②．3.需要测量的物理量：导体两端的③和通过导体的④．4.实验器材：电压表、⑤、滑动变阻器、定值电阻、导线、电源．伏安法UI电压电流电流表中考考点清单5.原理图（如图1、图2）：6.为了减小误差，实际测量中要改变⑥多次测量电压及电流的值，根据每次电压及电流的值算出电阻，最后求出电阻的⑦.平均值待测电阻两端的电压中考考点清单25/1/97常考类型剖析类型一动态电路分析（备选例题）例1’（12娄底）高速公路收费站，现在对过往的超货货车实施计重收费，某同学结合所学物理知识设计了如图1所示的计重秤原理图，以下说法正确的是（）A.称重表其实是一个电压表B.电路中的R1是没有作用的C.当车辆越重时,称重表的示数越小D.当车辆越重时,称重表的示数越大D25/1/99常考类型剖析变式题1’（13宁夏）如图2，闭合开关S向右移动滑片P的过程中，电流表、电压表的示数变化是（）A.电流表的示数变大,电压表的示数变小B.电流表的示数变小,电压表的示数变大C.电流表、电压表的示数都变小D.电流表、电压表的示数都变大C25/1/910常考类型剖析类型二电路故障分析（备选例题）例2’（13兰州）如图3所示的电路，闭合开关，观察发现灯泡L1亮、L2不亮。调节变阻器滑片P，灯泡L1的亮度发生变化，但灯泡L2始终不亮。出现这一现象的原因可能是（）A.灯泡L1灯丝断了B.滑动变阻器短路了C.灯泡L2短路了D.滑动变阻器接触不良C25/1/913常考类型剖析变式题2如图4所示，电源电压保持不变，闭合S后两灯泡正常发光，两表示数都正常，一段时间后两灯突然熄灭，且电压表示数变大，电流表示数变为零，则故障原因可能是。灯泡L1断路25/1/914常考类型剖析类型三欧姆定律的计算（备选例题）例3’（13宜昌）把5Ω的电阻R1跟15Ω的电阻R2串联起来，接在电压是6V的电源上，通过R1的电是A，两端的电压是V。0.34.525/1/917常考类型剖析变式题3’（13恩施州）某同学在探究“电阻上的电流跟两端电压的关系”时，利用图5甲所示电路，在a、b两点间分别接入定值电阻R1、R2，通过调节滑动变阻器测得了多组数据，并根据数据绘制了两个电阻的U-I关系图像，如图5乙所示，若将R1、R2组成并联电路，当通过R1的电流为1A时，通过R2的电流为（）A.0.5AB.1AC.2AD.3AA25/1/918实验突破实验一探究电流与电压和电阻的关系命题点：1.实物电路图的补充连接2.电路连接时开关要断开，滑动变阻器的滑片移到最大阻值处3.电流表和电压表的读数4.实验中接入阻值不同的电阻，并移动滑动变阻器的滑片使电压示数保持不变5.电路故障判断（电路连接正确时，如果电流表示数为0，电压表示数接近电源电压，则可能是电压表所测的电路断路）6.更换电阻多次测量的目的（避免偶然性，寻找普遍规律）7.数据分析与处理8.控制变量法（研究电流与电压的关系时，控制电阻不变，通过移动滑动变阻器的滑片改变电阻两端电压，研究电流与电阻的关系时，利用滑动变阻器控制电阻两端电压不变）实验结论：电阻R一定时，通过电阻R的电流I跟电阻R两端的电压U成正比，电阻两端电压U一定时，通过电阻R的电流I跟电阻R的大小成反比.实验突破25/1/920实验突破例1’（13郴州）在探究“电压一定时，电流跟电阻的关系”的实验中，设计的电路图如图1甲所示。（1）连接电路前，开关必须。（2）请根据...
