大集体备课(三视图)VIP免费

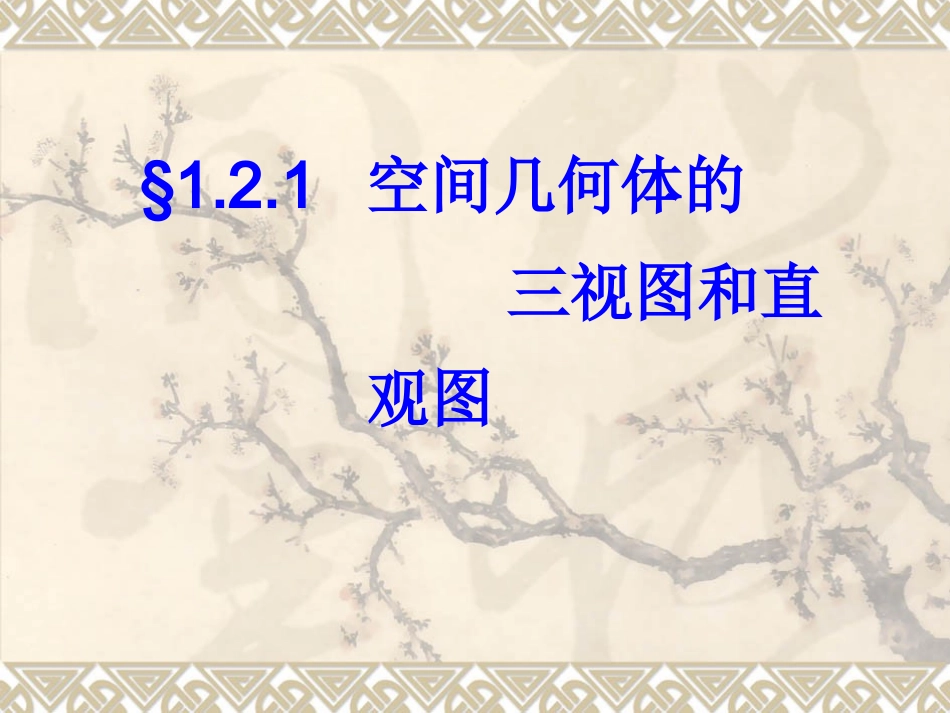

大集体备课(三视图)_第1页
1/43
大集体备课(三视图)_第2页
2/43
大集体备课(三视图)_第3页
3/43
§1.2.1空间几何体的三视图和直观图手影表演手影表演手影表演手影表演观察下列投影图,并将它们进行比较结论:我们把光由一点向外散射形成的投影称为中心投影。中心投影与平行投影观察下列投影图,并将它们进行比较结论:我们把在一束平行光线照射下形成的投影,称为平行投影。平行投影按照投射方向是否正对着投影面,可以分为斜投影和正投影两种。横看成岭侧成峰,远近高低各不同.不识庐山真面目,只缘身在此山中.题西林壁苏轼想一想:题西林壁苏轼横看成岭侧成峰,远近高低各不同。不识庐山真面目,只缘身在此山中。诗中说明了怎样的一个数学道理?欣赏三视图欣赏三视图汽车设计图纸欣赏三视图欣赏三视图欣赏三视图欣赏三视图如图,我们用三个互相垂直的平面(例如墙角处的三面墙壁)作为投影面.其中正对着我们的叫做正面.正面下方的叫做水平面,右边的叫做侧面.正面侧面水平面正视图俯视图侧视图投影面一个物体(例如一个长方体)在三个投影面内同时进行正投影,在正面内得到的由前向后观察物体的视图,叫做正视图(从前面看);在水平面内得到的由上向下观察物体的视图,叫做俯视图(从上面看)在侧面内得到由左向右观察物体的视图,叫做侧视图(从左面看).三视图是正视图、侧视图、俯视图的统称。它是从三个方向分别表示物体形状的一种常用视图。将三个投影面展开在一个平面内,得到这一物体的一张三视图正视图正视图正视图俯视图侧视图正面正面从上面看从上面看从正面看从正面看从左面看从左面看三视图(1)正视图正视图正视图俯视图侧视图正面正面三视图(2)高长宽宽俯视图正视图正视图正视图侧视图正面正面三视图(2)高长宽宽俯视图正视图正视图正视图侧视图正面正面三视图(2)高长宽宽俯视图正视图侧视图高长宽宽俯视图高平齐高平齐长对正长对正宽相等宽相等正方形正方形侧视图正视图从正面看从左面看从上面看俯视图高宽宽长“正、俯视图长对正”“正、侧视图高平齐”“俯、侧视图宽相等’’“长对正,高平齐,宽相等”是三视图之间的投影规律,是画图和读图的重要依据.同学们能画出长方体的三视图吗?问题:rraa正视图侧视图俯视图圆柱的三视图2r2r2r2raa2r2r圆柱、圆锥、圆台的三视图分别是什么?试一试试一试正视图正视图侧视图侧视图俯视图俯视图圆锥的三视图2r2r2r2r2r2rrrrraaaaaaaaaa正视图正视图侧视图侧视图俯视图俯视图圆台的三视图用几个相同的正方体组成的简单几何体,引导学生分组合作画出其三视图.(1)(2)(3)(4)(5)(7)(8)(6)正视图侧视图俯视图(1)侧视图正视图俯视图(2)正视图侧视图俯视图(3)正视图侧视图俯视图(4)正视图侧视图俯视图(5)(6)侧视图俯视图正视图正视图侧视图俯视图(7)正视图侧视图俯视图(8)下面是一些立体图形的三视图,请根据视图说出立体图形的名称:正视图侧视图俯视图四棱柱由三视图想象几何体由三视图想象几何体下面是一些立体图形的三视图,请根据视图说出立体图形的名称:正视图侧视图俯视图圆锥由三视图想象几何体由三视图想象几何体四棱锥一个几何体的三视图如下,你能说出它是什么立体图形吗?由三视图想象几何体由三视图想象几何体正视图侧视图俯视图圆台圆台正视图侧视图俯视图由三视图想象几何体由三视图想象几何体一个几何体的三视图如下,你能说出它是什么立体图形吗?侧视图正视图俯视图A思考:下图中的三视图表示哪个几何体?B现在我们都来当一回建筑师!根据立体图形的三视图,说出立体图形的名称。试一试正视图侧视图只根据正视图能判断出是什么立体图形吗?俯视图现在可以判断是什么立体图形了吗?俯视图解:该立体图形是圆柱体,如图1所示。图1图2你可以猜到这个立体图形是什么了吗?你可以猜到这个立体图形是什么了吗?画出下面几何体的三视图。简单组合体的三视图正视图侧视图俯视图简单组合体的三视图正视图侧视图俯视图简单组合体的三视图注意:不可见的轮廓线,用虚线画出。变化球的大小,探究三视图的变化?2、会画简单立体图形的三视图;由三视图还原立体图。1、三视图的概念。谈谈收获谈谈收获探究:第16届广州亚运会的火炬三视图3002、本设计是否符合学生的知识水平和心理特征?3、本设计的教学手段是否恰当、有效...
