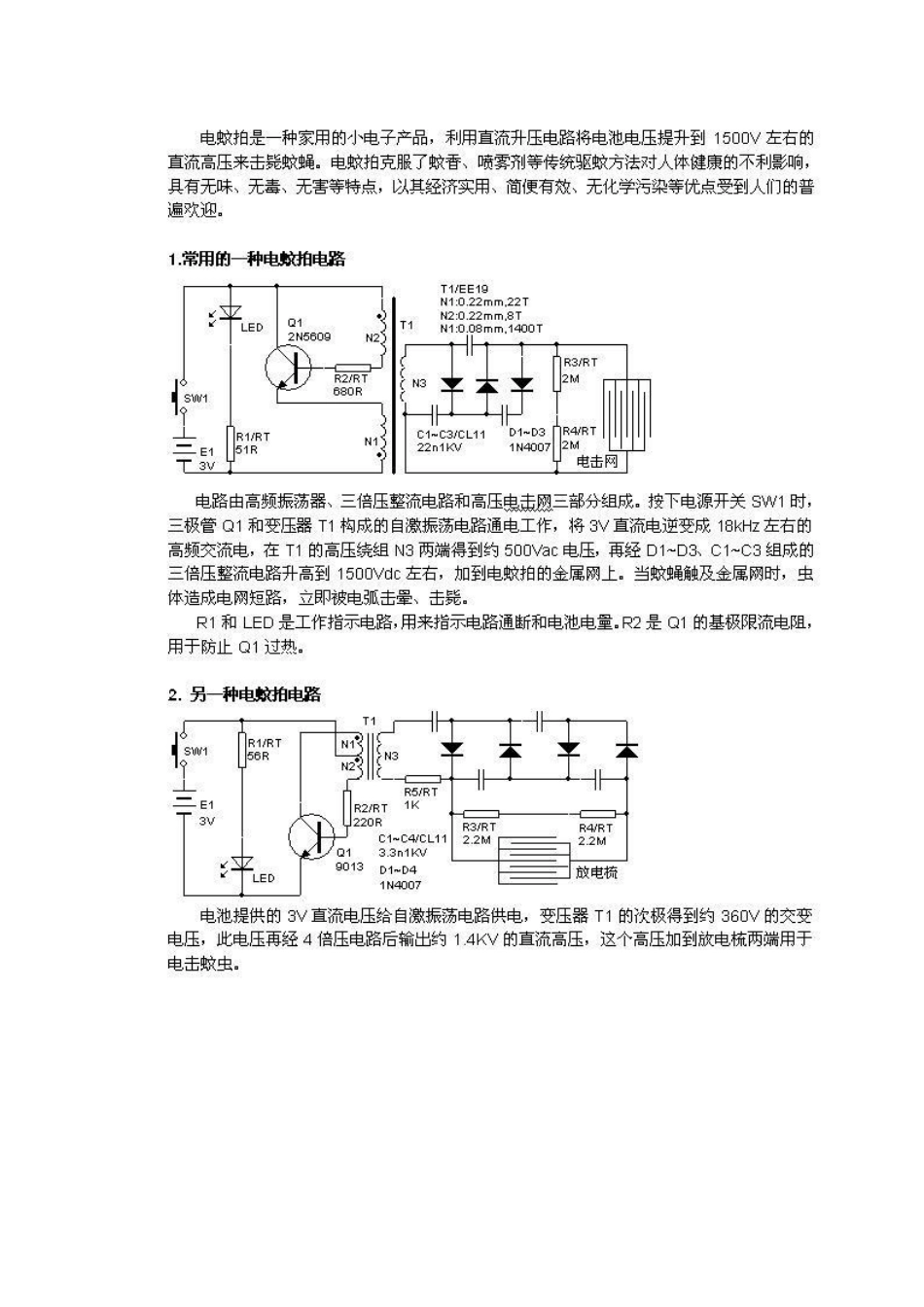

2009年10月11日星期日00:57高压电蚊拍电路及制作一、电蚊拍电路及工作原理电蚊拍的电路如图1所示，它主要由高频振荡电路、三倍压整流电路和高压电击网DW三部分组成。当按下电源开关SB时，由三极管VT和变压器T构成的高频振荡器通电工作，把3V直流电变成18kHz左右的高频交流电，经T升压到约500V（L3两端实测），再经二极管VD2～VD4、电容器C1～C3三倍压整流升高到1500V左右，加到蚊拍的金属网DW上。当蚊蝇触及金属网丝时，虫体造成电网短路，即会被电流、电弧杀灼或击晕、击毙。电路中，发光二极管VD1和限流电阻器R1构成指示灯电路，用来指示电路通断状态及显示电池电能的耗损情况。二、元器件选择晶体管VT选用2N5609型硅NPN中功率三极管，亦可用8050、9013型等常用三极管代替。VD1用φ3mm红色发光二极管，VD2～VD4用1N4007型硅整流二极管。R1～R3均用RTX-1/8W型碳膜电阻器。C1～C3一律用CL11-630V型涤纶电容器，SB用6mm×6mm立式微型轻触开关。G用5号干电池两节串联（配塑料电池架）而成，电压3V。高频变压器T须自制：选用2E19型铁氧体磁芯及配套塑料骨架，L1用φ0.22mm漆包线绕22匝，L2用同号线绕8匝，L3用φ0.08mm漆包线绕1400匝左右。注意图中黑点为同名端，头尾顺序绕，绕组间垫一、二层薄绝缘纸。三、制作与使用图2所示为该电蚊拍的印制电路板焊接图。印制电路板最好采用环氧基质单面铜箔板制作，实际尺寸约为56mm×28mm。整个电蚊拍可用旧的非金属羽毛球拍作骨架组装。拆掉羽毛球拍上原有的网线和手柄，按图3所示用φ1mm左右镀锌铁丝在球拍上平行布线，间距不大于4mm。两组网线可有意布在不同平面上，这样可避免因人手误碰网线而发生的电击现象，但对电击蚊蝇效果无影响。另用180mm×35mm×20mm塑料盒或φ35mm×180mm硬塑料管加工制成手柄，将电路板、电池架装入，并在合适位置处开孔固定按钮开关SB和发光二极管VD1。最后用热熔胶固定网拍，把网拍两电极引线焊在电路板上R3两端即成。只要焊装正确无误，无须任何调试便可投入使用。使用时，手握网拍把柄，按下按钮开关，像使用普通蚊蝇拍一样挥拍，让网面触及飞动的蚊子（或苍蝇、飞蛾），即可迅速将其击毙。该电蚊拍耗电省，工作电流实测约120mA左右，每换一次新电池可使用数月。由于其输出功率有限（瞬间短路电流实测≤1.5mA），故对人及宠物绝对安全。当人体不慎触及网面时，仅会发生局部短暂麻刺。但注意不要在严禁烟火的场所或水中使用。当网面上粘有残余虫骸时，可用毛刷清除或直接抖落，勿用湿布或水擦洗，必要时可用棉花浸酒精清擦。电蚊拍电路图(4种)，以及维修方法电子灭蚊拍(简称“电蚊拍”)以其实用、灭蚊(苍蝇或飞蛾等)效果好、无化学污染、安全卫生等优点，成为夏季畅销的小家电产品。但生产厂家不提供线路图，给维修带来一定困难。笔者根据实物解剖了两种电蚊拍，供维修者参考。一、工作原理蝙蝠牌“电蚊拍”的电路如图1所示，它主要由高频振荡电路、三倍压整流电路和高压电击网Dw三部分组成。按下电源开关SB，由三极管vT和变压器T构成的高频振荡器得电工作，把3V直流电变成18kHz左右的交流电，经T升压到约500v(L3两端实测)，再经二极管VD2～VD4、电容c1～c3三倍压整流升高到1500V左右，加到蚊拍的金属网Dw上。当蚊蝇触及金属网丝时，虫体造成电网短路，即会被电流、电弧击晕、击毙。二、维修方法1．指示灯VDl不亮在保证电池G供电正常的情况下，故障多系按钮开关SB内部接触不良所致。SB为6mm×6mm立式微型轻触开关，在120mA工作电流条件下频繁开关，极容易造成内部触点氧化开路，换用新的即可排除故障。2．VD1亮，但无高压产生这时听不到变压器T在通电瞬间产生的音频“吱……”声，说明振荡电路不工作。故障原因多为VT损坏，换用2N5609或D467新管即可排除故障。如果手头无此类管子，亦可用8050、9013NPN型三极管代替，效果不错。如果检查VT并未损坏、且通电后明显发烫，说明变压器T内部线圈(尤其高压线圈L3)击穿，须用同规格漆包线重绕制，一般这种故障并不多见。3．高压不足：原因多是c1～c3中有电容开路或容量变小，或二极管vD2～vD4其中之一损坏，须检测并更换新的；另外，电池G电压不足(vDl亮度明显下降)也...
