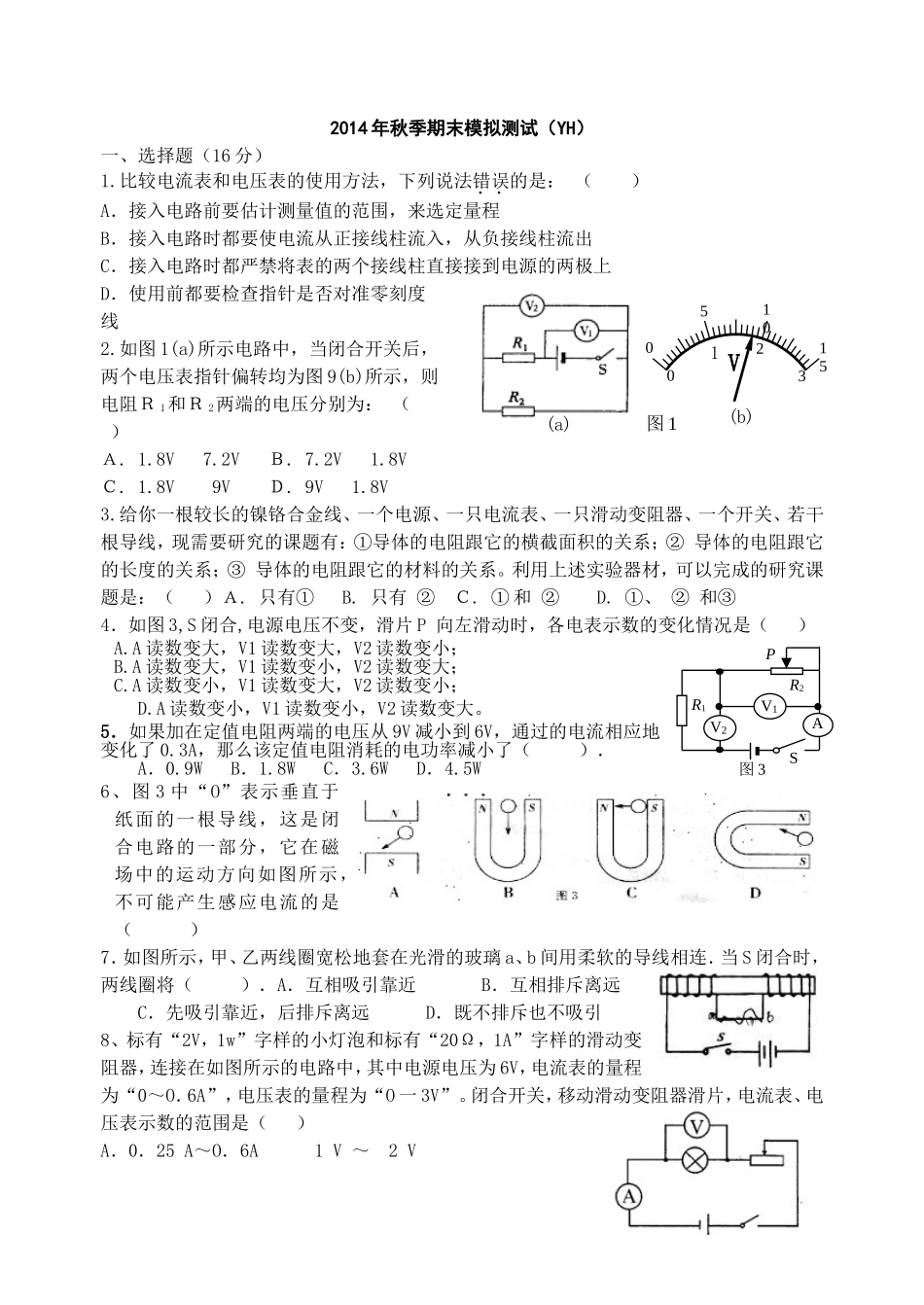

图1051015V0123(b)(a)图3PR1R2SV1V2A2014年秋季期末模拟测试（YH）一、选择题（16分）1.比较电流表和电压表的使用方法，下列说法错误的是：（）A．接入电路前要估计测量值的范围，来选定量程B．接入电路时都要使电流从正接线柱流入，从负接线柱流出C．接入电路时都严禁将表的两个接线柱直接接到电源的两极上D．使用前都要检查指针是否对准零刻度线2.如图1(a)所示电路中，当闭合开关后，两个电压表指针偏转均为图9(b)所示，则电阻Ｒ1和Ｒ2两端的电压分别为：（）Ａ.1.8V7.2VＢ.7.2V1.8VＣ.1.8V9VＤ.9V1.8V3.给你一根较长的镍铬合金线、一个电源、一只电流表、一只滑动变阻器、一个开关、若干根导线，现需要研究的课题有：①导体的电阻跟它的横截面积的关系；②导体的电阻跟它的长度的关系；③导体的电阻跟它的材料的关系。利用上述实验器材，可以完成的研究课题是：（）Ａ.只有①B.只有②Ｃ.①和②D.①、②和③4．如图3,S闭合,电源电压不变，滑片P向左滑动时，各电表示数的变化情况是（）A.A读数变大，V1读数变大，V2读数变小；B.A读数变大，V1读数变小，V2读数变大；C.A读数变小，V1读数变大，V2读数变小；D.A读数变小，V1读数变小，V2读数变大。5．如果加在定值电阻两端的电压从9V减小到6V，通过的电流相应地变化了0.3A，那么该定值电阻消耗的电功率减小了（）．A．0.9WB．1.8WC．3.6WD．4.5W6、图3中“O”表示垂直于纸面的一根导线，这是闭合电路的一部分，它在磁场中的运动方向如图所示，不可能产生感应电流的是（）7．如图所示，甲、乙两线圈宽松地套在光滑的玻璃a、b间用柔软的导线相连．当S闭合时，两线圈将（）．A．互相吸引靠近B．互相排斥离远C．先吸引靠近，后排斥离远D．既不排斥也不吸引8、标有“2V，1w”字样的小灯泡和标有“20Ω，1A”字样的滑动变阻器，连接在如图所示的电路中，其中电源电压为6V，电流表的量程为“0～O．6A”，电压表的量程为“O一3V”。闭合开关，移动滑动变阻器滑片，电流表、电压表示数的范围是（）A．0．25A～O．6A1V～2V火线零线开关保险丝保险丝B．0．3A～0．5A1V～1．5VC．0．25A～0．5A1.5V～2VD．0．25A～0．5A1V～2V二、填空题（24分）9.一批小彩灯正常工作电压是6V，应将只彩灯联在家庭电路中，才能正常工作。10．右图是研究电流与电阻关系的实验电路图，实验过程中，当电阻R1由5Ω变为10Ω时，为使R1两端的电压保持不变，滑片应向端滑动。11．城市的交叉路口通常都装有红、黄、绿三色灯来指挥车辆行人通行。若每只灯的规格都是“220V300W”，则每组交通指挥灯（含红、黄、绿三种颜色灯）工作15h要消耗电能_________kw·h。12.一个“6V10Ω”的用电器，要使它接在9V的电路中能正常工作则必须联一个的电阻。13.两只定值电阻，甲标有“10Ω1A”，乙标有“15Ω0.6A”，把它们串联在同一电路中，两端允许加的最大电压为V；若把他们并联在同一电路中，干路上允许通过的最多电流是A。14．电热器是利用________制成的加热设备。某电热器的电阻是10Ω，通过2A的电流，1min产生的热量是________J，若电流变为原来的3倍，则相同时间内产生的热量变为原来的________倍。15．电能表的表盘上标有“220V5A”字样，则此电能表能接的用电器的总功率不能超过________kW。若有额定电流分别为3A、5A和7.5A三种规格的保险丝，则为配合此电能表应选的保险丝规格为________A的，为了安全用电，在这个电路中，最多能开________盏“PZ220－60”的电灯。16．某工厂共有电灯1000盏，都用60W的普通照明灯泡，平均每天用电12h。如果都改用15W节能灯，不但可以省电，而且比原来更亮了，问该厂一年（365天）可节约千瓦时的电？17、电磁铁的理论依据是，该现象的发现者是；电动机的工作原理是；发电机的工作原理是，是最先发现的。18、将光敏电阻R和定值电阻R0、电流表、电压表连成电路，接在9V的电源上，光敏电阻阻值随光强变化关系如下表：(“光强”表示光强弱程度的物理量，符号为E，单位坎德拉(cd))光强E/cd123456光敏电阻R/Ω18964.53.63若电流表的示数增大，表明光强在，电压表的示数将。(“增大”、“减小”或“不变”)。分析表中数据可知光强E=1.5cd时，光敏电...
