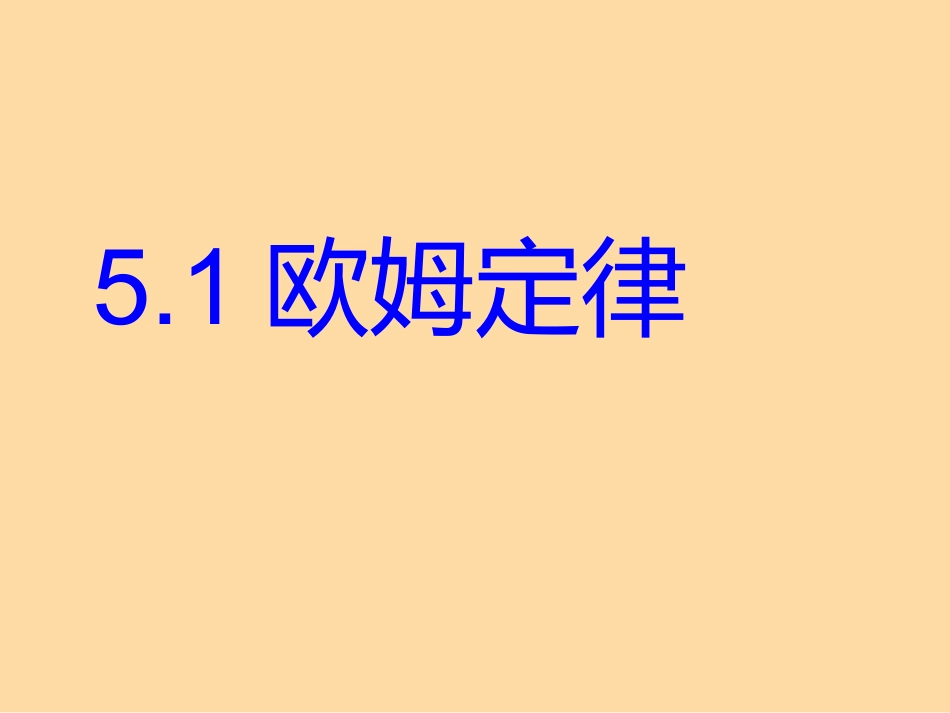

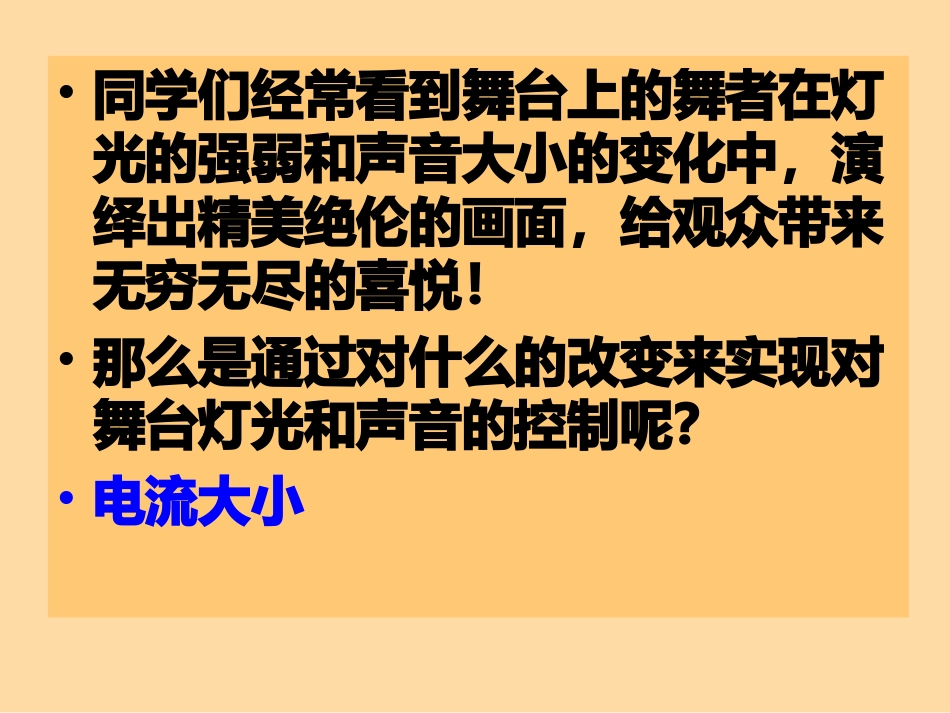

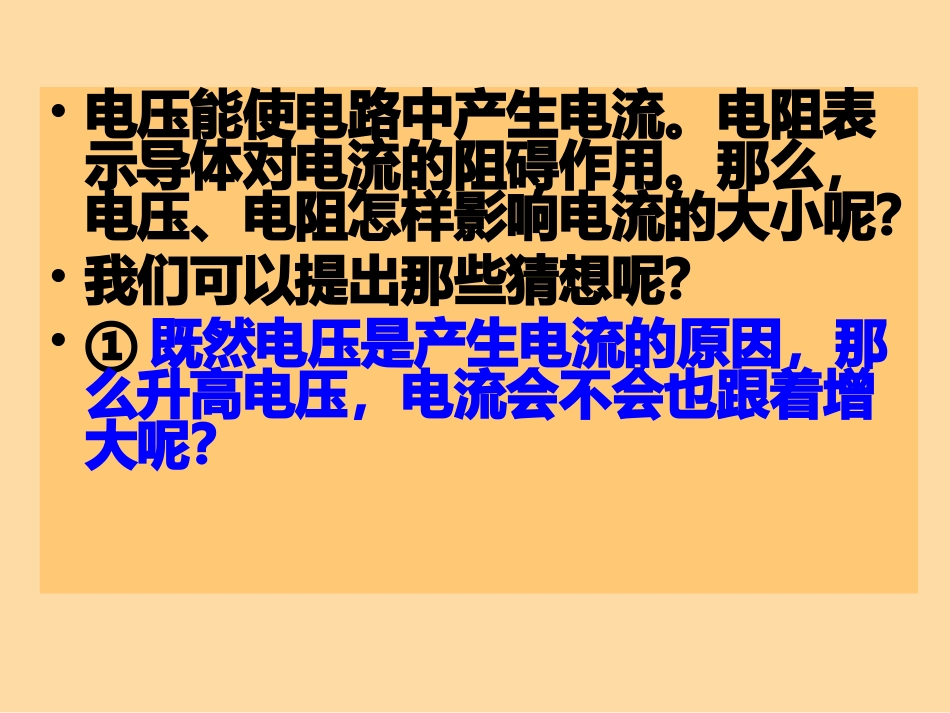

5.1欧姆定律•同学们经常看到舞台上的舞者在灯光的强弱和声音大小的变化中，演绎出精美绝伦的画面，给观众带来无穷无尽的喜悦！•那么是通过对什么的改变来实现对舞台灯光和声音的控制呢？•电流大小•电压能使电路中产生电流。电阻表示导体对电流的阻碍作用。那么，电压、电阻怎样影响电流的大小呢？•我们可以提出那些猜想呢？•①既然电压是产生电流的原因，那么升高电压，电流会不会也跟着增大呢？•②电阻对电流有阻碍作用，那么增大导体的电阻，通过导体的电流会不会减小呢？•我们该采用什么样的实验方法来探究电流与电压、电阻的关系呢？•控制变量法•即探究•I与U的关系；•I与R的关系；•我们需要那些实验器材呢？•2节干电池，开个1个，电流表、电压表各1只，滑动变阻器1只，不同规格的定值电阻3只（5Ω、10Ω、15Ω），导线若干。•实验电路图sRVA连接教材图5-1-3的实物图探究I与U的关系•取一定值电阻，改变两端电压，同时测出对应电流，测三组，总结电流和电压的关系。•1、这个实验中滑动变阻器将起怎样的作用？•改变导体(电阻R)两端电压。•2、连接实物时，开关应是断开状态，滑动变阻器的的滑片应处于什么位置？•阻值最大位置处。实验数据（1）R=10Ω电压U/V2.41.81.2电流I/A0.240.180.12观察实验数据并对其处理绘制坐标图，总结实验结论：在电阻一定的情况下，导体中的电流跟这段导体两端的电压成正比。探究I与R的关系•保持电压不变，改接5Ω、10Ω、15Ω的电阻，同时测出对应的电流。•思考，如何保证改接电阻后，电阻两端电压不变，哪个元件能起到这个作用？画出电路图，说出实验步骤。AVRPAVRP•思考：当R由5Ω换成10Ω时，划片向哪端移动能保持R两端的电压3V不变？电源电压选取多大的，滑动变阻器的选取注意哪些？•“向右”•“”滑动变阻器的选取应先观察它的铭牌，最大阻值应略大于或接近于待测电路电阻的阻值。实验数据(2)u=3v电阻R/Ω51015电流I/A0.60.30.2结论：在电压一定的情况下，导体中的电流跟导体中的电阻成反比。欧姆定律的总结•导体中的电流（I），跟这段导体两端的电压（U）成正比，跟这段导体的电阻（R）成反比。公式：I=UR变形公式：U=IRR=UIR跟U，I无关（因电阻选定后阻值不变）“”“”同体性和同时性•实用欧姆定律时，应注意公式中的I,U,R应该对应同一段导体或同一段电路，即满“足同”体性。还应该是同一段导体在同一时刻的电流，电压，电阻“”，即满足同时性。•“例题：手电筒的小灯泡上标有2.5V0.3A”，表示加2.5V电压时，通过的电流为0.3A，灯泡正常发光。灯泡正常发光时的电阻时多少？•解：由得到答：灯泡正常发光时的电阻是8.3Ω.•电流表的特点是：电阻很小，如果直接电源，电流非常大会烧坏电源。•电压表的特点是：电阻很大，如果直接电源，电流非常小，所以可直接电源，测量电源电压。2.58.30.3UVRIA•在电压一定的情况下，导体中的电流跟导体中的电阻成反比。•练习：•1.一个电阻两端的电压为3v时，通过的电流为0.3A，当电压增大到6v，那么它的电流为；如果要使电流为0.1A，那么电压为；•2.当电源电压不变的情况下，接上5Ω的电阻时，通过的电流为0.6A，那么把电阻改为1.5Ω，则通过的电流为。3.有人根据公式R=U/I跟公式I=U/R在形式上相似，把电阻R说成跟电压成正比，跟电流成反比。你认为这种说法对吗？为什么？4.当加在某导体两端电压为4V时，通过它的电流为0.25A，则这导体的电阻为______Ω；当加在它两端的电压增大1倍时，该导体的电阻为______Ω,导体中通过的电流为_______A。答：不对。因为电阻是导体本身的一种性质，它只跟导体的材料、长度、横截面积和温度有关，跟电流、电压无关。160.5165.试根据欧姆定律，完成下列表格。次序电压U/V电流I/A电阻R/Ω（1）20.5（2）102（3）354155作业：P75“自我评价”,做在作业本上。
