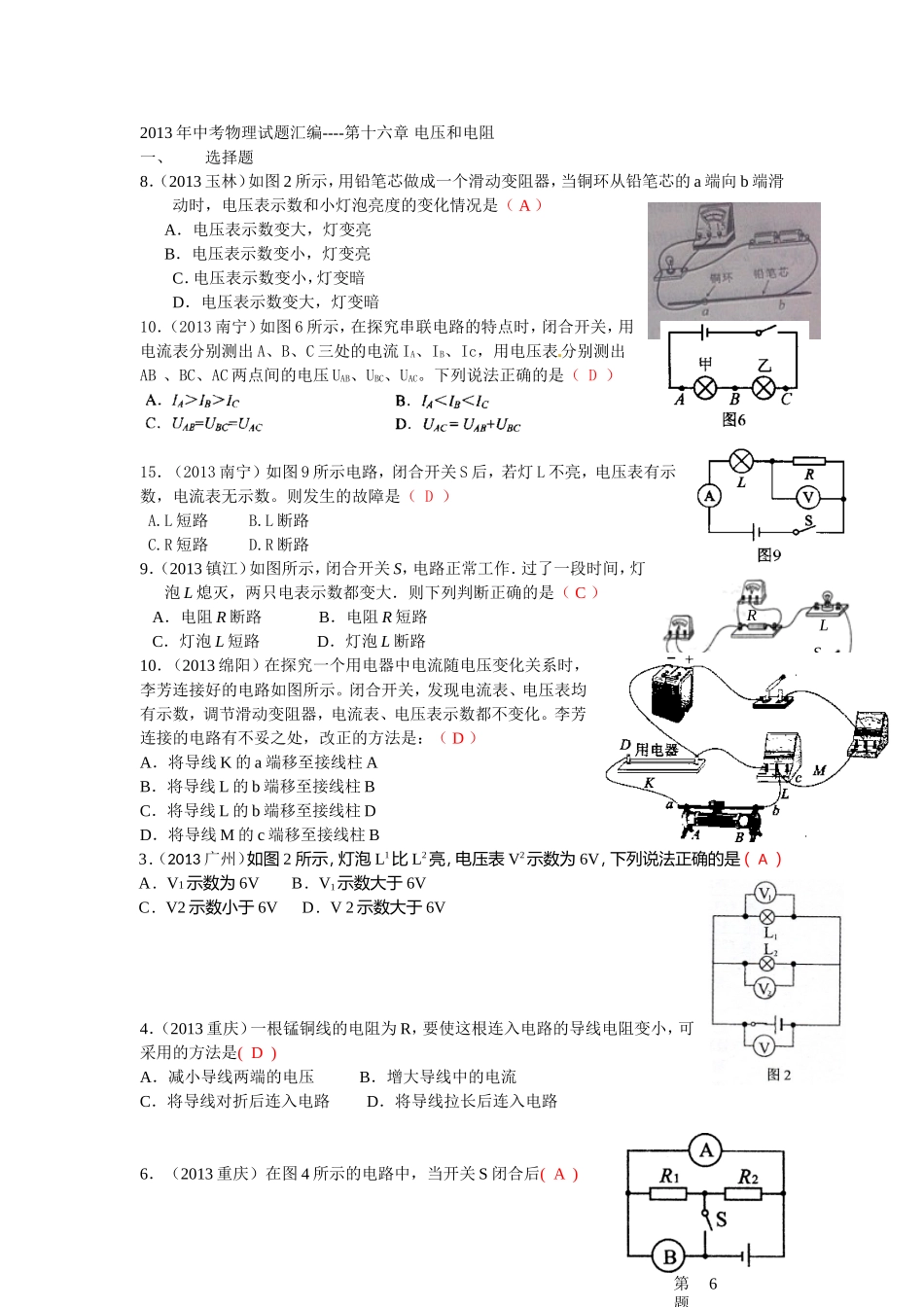

2013年中考物理试题汇编----第十六章电压和电阻一、选择题8．（2013玉林）如图2所示，用铅笔芯做成一个滑动变阻器，当铜环从铅笔芯的a端向b端滑动时，电压表示数和小灯泡亮度的变化情况是（A）A．电压表示数变大，灯变亮B．电压表示数变小，灯变亮C．电压表示数变小，灯变暗D．电压表示数变大，灯变暗10．（2013南宁）如图6所示，在探究串联电路的特点时，闭合开关，用电流表分别测出A、B、C三处的电流IA、IB、Ic，用电压表分别测出AB、BC、AC两点间的电压UAB、UBC、UAC。下列说法正确的是（D）15．（2013南宁）如图9所示电路，闭合开关S后，若灯L不亮，电压表有示数，电流表无示数。则发生的故障是（D）A.L短路B.L断路C.R短路D.R断路9．（2013镇江）如图所示，闭合开关S，电路正常工作．过了一段时间，灯泡L熄灭，两只电表示数都变大．则下列判断正确的是（C）A．电阻R断路B．电阻R短路C．灯泡L短路D．灯泡L断路10．（2013绵阳）在探究一个用电器中电流随电压变化关系时，李芳连接好的电路如图所示。闭合开关，发现电流表、电压表均有示数，调节滑动变阻器，电流表、电压表示数都不变化。李芳连接的电路有不妥之处，改正的方法是：（D）A．将导线K的a端移至接线柱AB．将导线L的b端移至接线柱BC．将导线L的b端移至接线柱DD．将导线M的c端移至接线柱B3．（2013广州）如图2所示，灯泡L1比L2亮，电压表V2示数为6V，下列说法正确的是（A）A．V1示数为6VB．V1示数大于6VC．V2示数小于6VD．V2示数大于6V4．（2013重庆）一根锰铜线的电阻为R，要使这根连入电路的导线电阻变小，可采用的方法是(D)A．减小导线两端的电压B．增大导线中的电流C．将导线对折后连入电路D．将导线拉长后连入电路6．（2013重庆）在图4所示的电路中，当开关S闭合后(A)SRL第6题A．若A表是电流表，B表是电压表，则电阻R1、R2并联B．若A表是电流表，B表是电压表，则电阻R1、R2串联C．若A表是电压表，B表是电流表，则电阻R1、R2并联D．若A表是电压表，B表是电流表，则电阻R1、R2串联5．（2013•东营）某同学在探究串联电路电流规律的实验中，按下图接好电路，闭合开关后，发现灯L1、L2都不发光，电流表示数为零．他用电压表分别接到电流表、灯L1、灯L2两端测量电压，发现电流表、灯L1两端电压均为零，灯L2两端电压不为零．电路的故障可能是（）A．电流表断路B．灯L1断路C．灯L2断路D．灯L2短路15.（2013泰安）小明同学按照下图所示的电路进行实验探究，两个灯的规格相同。当开关闭合时,其中一个灯亮，一个灯不亮，电压表有示数．则故障原因可能是（A）A.L1短路B.L1断路C．L2短路D．L2断路9．（2013•沈阳）如图所示，当开关S闭合后，下列说法不正确的是（A）A．灯L1与灯L2是串联，且灯L1被短路B．电压表可测出灯L1两端的电压C．电流表A1测的是干路电流D．电流表A2测的是灯L2的电流10、如图所示电路，电源电压不变，闭合开关S，两灯均发光．一段时间后，一盏灯突然熄灭，而电流表和电压表的示数都不变，出现这一现象的原因可能是（Ａ）A．灯L1断路B．灯L2断路C．灯L1短路D．灯L2短路5、如图1所示电路中，闭合开关后发现L1和L2均不发光，电流表无示数。为了找出故障原因，小华用电压表进行检测，发现ab间电压为0，ac间电压为3V，bc间电压为3V。则电路故障可能是（C）A．L1断路B．L1短路C．L2断路D．L2短路二、填空题19.（2013大连）白炽灯用久后灯丝变细。灯丝变细是现象（填物态变化名称）；灯丝变细，电阻变。答案：升华大16．（2013枣庄）小明用如图所示的电路来探究串联电路的电压关系．已知电源电压为6V，当开关S闭合后，发现两灯均不亮．他用电压表分别测a、c和a、b两点间的电压，发现两次电压表示数均为6V，由此判定灯L1（选填“L1”或“L2”）开路，用电压表测b、c两点间的电压，示数为0V．15.（2013天津）图12是常用手电筒的剖面图，筒内每节干电池的电压为1.5V，按下按键前，小灯泡不亮，电路为（选填“通路”、“短路”、“断路”）；按下按键后，小灯泡发光，它两端的电压为V。[来源:学&科&网Z&X&X&K]【答案】断路315．（2013•德州）如图所示的电路，当开关S闭合后，若电阻R1、R2并联，则甲表是电压表，乙表...
