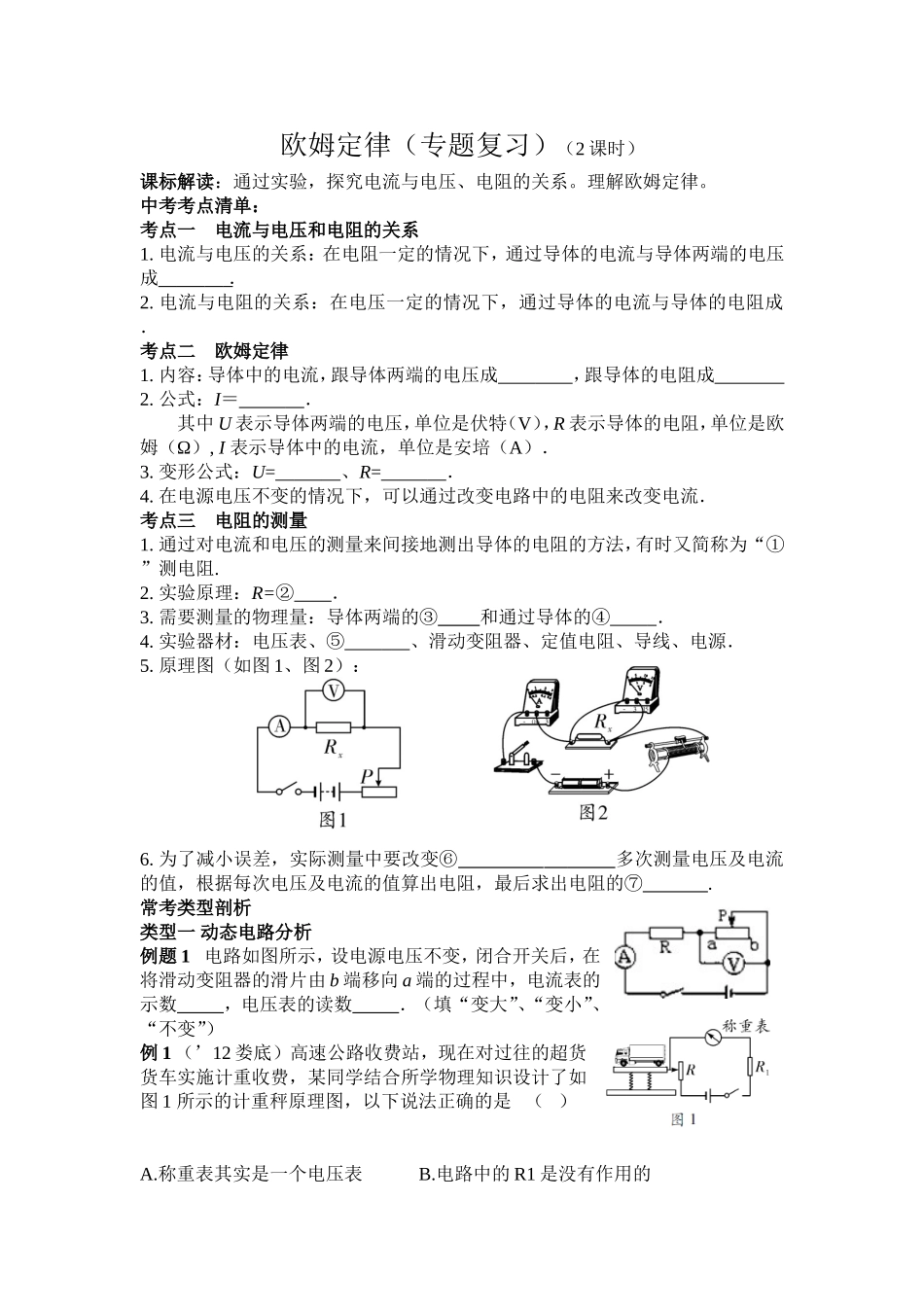

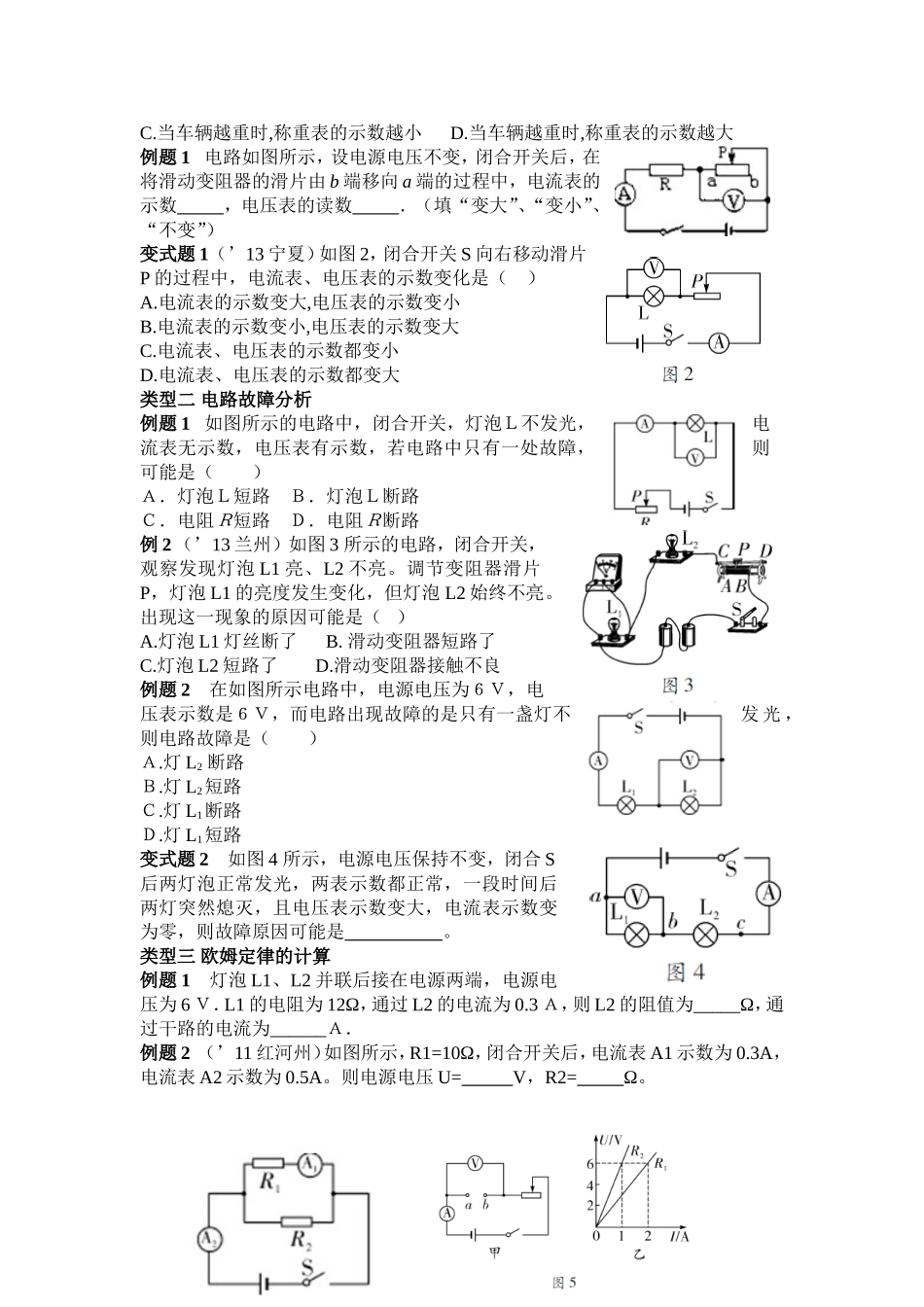

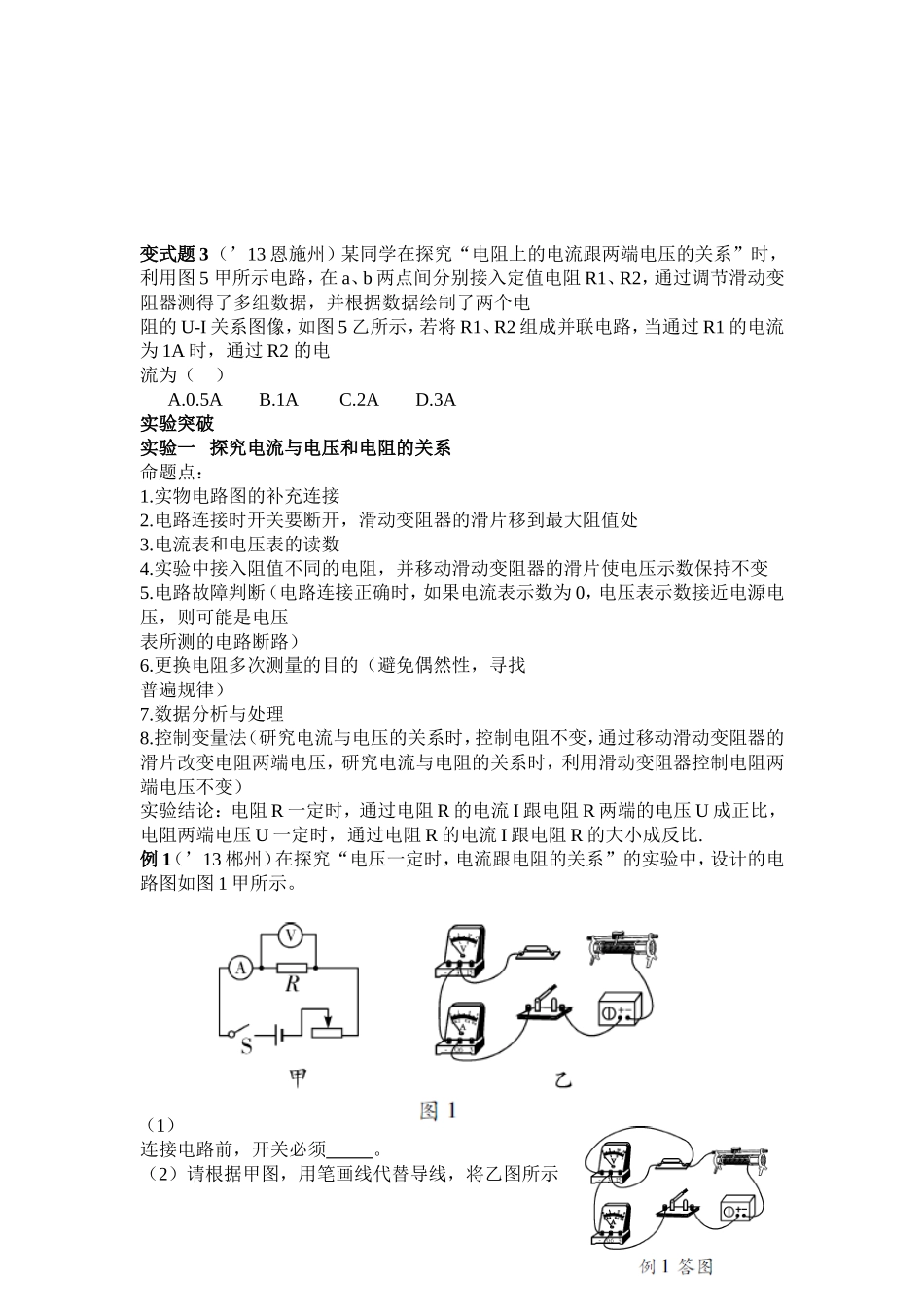

欧姆定律（专题复习）（2课时）课标解读：通过实验，探究电流与电压、电阻的关系。理解欧姆定律。中考考点清单：考点一电流与电压和电阻的关系1.电流与电压的关系：在电阻一定的情况下，通过导体的电流与导体两端的电压成．2.电流与电阻的关系：在电压一定的情况下，通过导体的电流与导体的电阻成．考点二欧姆定律1.内容：导体中的电流，跟导体两端的电压成，跟导体的电阻成2.公式：I＝．其中U表示导体两端的电压，单位是伏特（V），R表示导体的电阻，单位是欧姆（Ω）,I表示导体中的电流，单位是安培（A）．3.变形公式：U=、R=．4.在电源电压不变的情况下，可以通过改变电路中的电阻来改变电流．考点三电阻的测量1.通过对电流和电压的测量来间接地测出导体的电阻的方法，有时又简称为“①”测电阻.2.实验原理：R=②．3.需要测量的物理量：导体两端的③和通过导体的④．4.实验器材：电压表、⑤、滑动变阻器、定值电阻、导线、电源．5.原理图（如图1、图2）：6.为了减小误差，实际测量中要改变⑥多次测量电压及电流的值，根据每次电压及电流的值算出电阻，最后求出电阻的⑦.常考类型剖析类型一动态电路分析例题1电路如图所示，设电源电压不变，闭合开关后，在将滑动变阻器的滑片由b端移向a端的过程中，电流表的示数，电压表的读数．（填“变大”、“变小”、“不变”）例1（’12娄底）高速公路收费站，现在对过往的超货货车实施计重收费，某同学结合所学物理知识设计了如图1所示的计重秤原理图，以下说法正确的是（）A.称重表其实是一个电压表B.电路中的R1是没有作用的C.当车辆越重时,称重表的示数越小D.当车辆越重时,称重表的示数越大例题1电路如图所示，设电源电压不变，闭合开关后，在将滑动变阻器的滑片由b端移向a端的过程中，电流表的示数，电压表的读数．（填“变大”、“变小”、“不变”）变式题1（’13宁夏）如图2，闭合开关S向右移动滑片P的过程中，电流表、电压表的示数变化是（）A.电流表的示数变大,电压表的示数变小B.电流表的示数变小,电压表的示数变大C.电流表、电压表的示数都变小D.电流表、电压表的示数都变大类型二电路故障分析例题1如图所示的电路中，闭合开关，灯泡Ｌ不发光，电流表无示数，电压表有示数，若电路中只有一处故障，则可能是（）Ａ．灯泡Ｌ短路Ｂ．灯泡Ｌ断路Ｃ．电阻Ｒ短路Ｄ．电阻Ｒ断路例2（’13兰州）如图3所示的电路，闭合开关，观察发现灯泡L1亮、L2不亮。调节变阻器滑片P，灯泡L1的亮度发生变化，但灯泡L2始终不亮。出现这一现象的原因可能是（）A.灯泡L1灯丝断了B.滑动变阻器短路了C.灯泡L2短路了D.滑动变阻器接触不良例题2在如图所示电路中，电源电压为６Ｖ，电压表示数是６Ｖ，而电路出现故障的是只有一盏灯不发光，则电路故障是（）Ａ.灯L2断路Ｂ.灯L2短路Ｃ.灯L1断路Ｄ.灯L1短路变式题2如图4所示，电源电压保持不变，闭合S后两灯泡正常发光，两表示数都正常，一段时间后两灯突然熄灭，且电压表示数变大，电流表示数变为零，则故障原因可能是。类型三欧姆定律的计算例题1灯泡L1、L2并联后接在电源两端，电源电压为6Ｖ．L1的电阻为12Ω，通过L2的电流为0.3Ａ，则L2的阻值为_____Ω，通过干路的电流为______Ａ．例题2（’11红河州）如图所示，R1=10Ω，闭合开关后，电流表A1示数为0.3A，电流表A2示数为0.5A。则电源电压U=V，R2=Ω。变式题3（’13恩施州）某同学在探究“电阻上的电流跟两端电压的关系”时，利用图5甲所示电路，在a、b两点间分别接入定值电阻R1、R2，通过调节滑动变阻器测得了多组数据，并根据数据绘制了两个电阻的U-I关系图像，如图5乙所示，若将R1、R2组成并联电路，当通过R1的电流为1A时，通过R2的电流为（）A.0.5AB.1AC.2AD.3A实验突破实验一探究电流与电压和电阻的关系命题点：1.实物电路图的补充连接2.电路连接时开关要断开，滑动变阻器的滑片移到最大阻值处3.电流表和电压表的读数4.实验中接入阻值不同的电阻，并移动滑动变阻器的滑片使电压示数保持不变5.电路故障判断（电路连接正确时，如果电流表示数为0，电压表示数接近电源电压，则可能是电压表所测的电路断路）6.更换电阻多次测量的目的（避免偶然性，寻找普...
