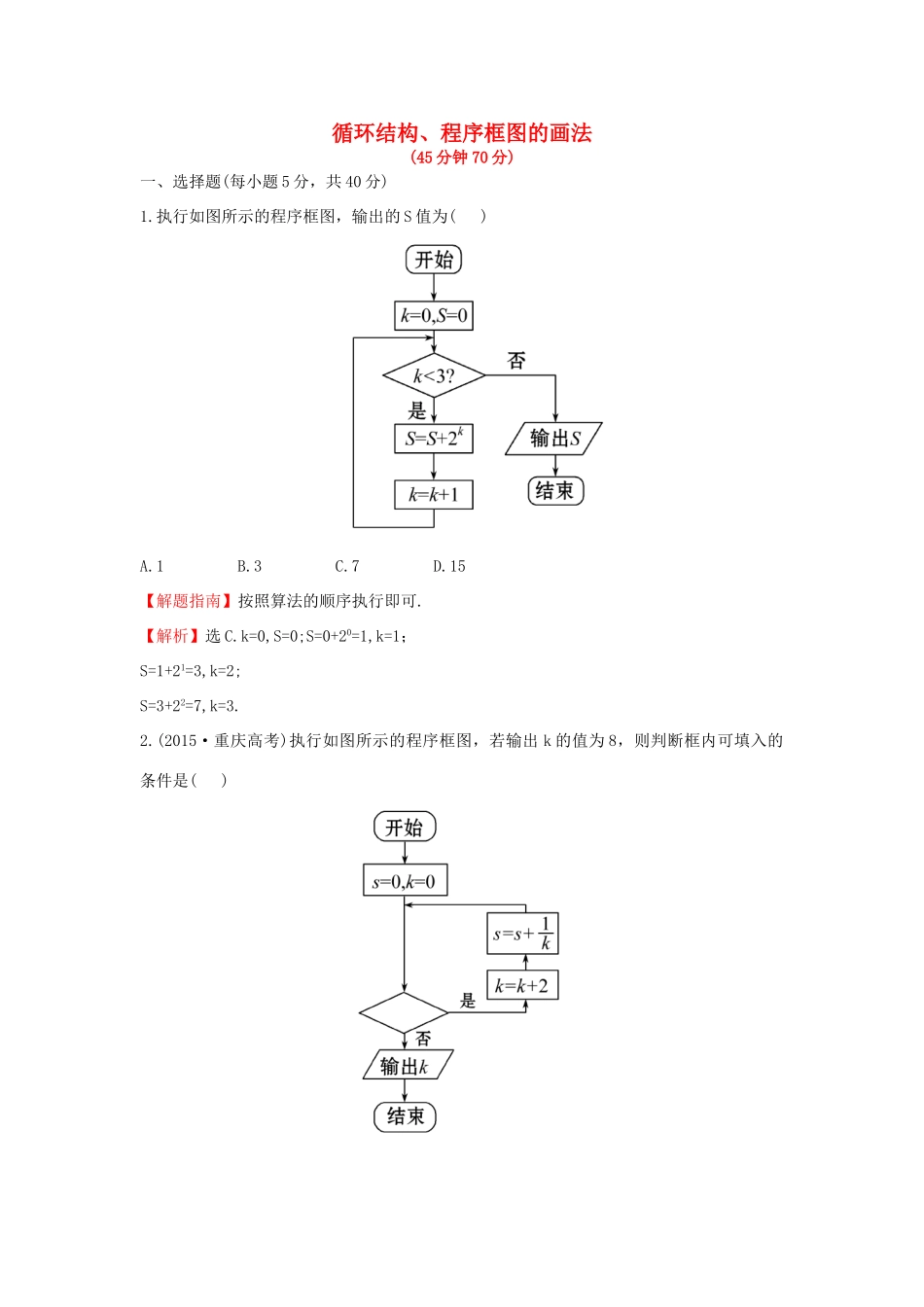

循环结构、程序框图的画法(45分钟70分)一、选择题(每小题5分，共40分)1
执行如图所示的程序框图，输出的S值为()A
15【解题指南】按照算法的顺序执行即可
【解析】选C
k=0,S=0;S=0+20=1,k=1；S=1+21=3,k=2;S=3+22=7,k=3
(2015·重庆高考)执行如图所示的程序框图，若输出k的值为8，则判断框内可填入的条件是()【解析】选C
第一次循环，得k=2,s=;第二次循环，得k=4,s=第三次循环，得k=6,s=第三次循环，得k=8,s=此时退出循环，输出k=8,所以判断框内可填入的条件是s≤
【补偿训练】如图所示的程序框图表示求算式“2×3×5×9×17”的值，则判断框内不能填入()A
【解析】选D
当输出结果时，k=17，若进入下一个运算程序时，k=33，所以填入选项A，B，C时均符合条件，而当k=33时，程序运行结果为2×3×5×9×17×33
(2016·济宁高一检测)某程序框图如图所示，若输出的S=57,则判断框内为()A
【解析】选A
由程序框图知第一次运行k=1+1=2,S=2+2=4,第二次运行k=2+1=3,S=8+3=11,第三次运行k=3+1=4,S=22+4=26,第四次运行k=4+1=5,S=52+5=57，输出S=57，所以判断框内为k>4
如图所示程序框图的输出结果是()A
8【解析】选B
利用循环结构求解
当x=1，y=1时，满足x≤4，则x=2，y=2；当x=2，y=2时，满足x≤4，则x=2×2=4，y=2+1=3；当x=4，y=3时，满足x≤4，则x=2×4=8，y=3+1=4；当x=8，y=4时，不满足x≤4，则输出y=4
