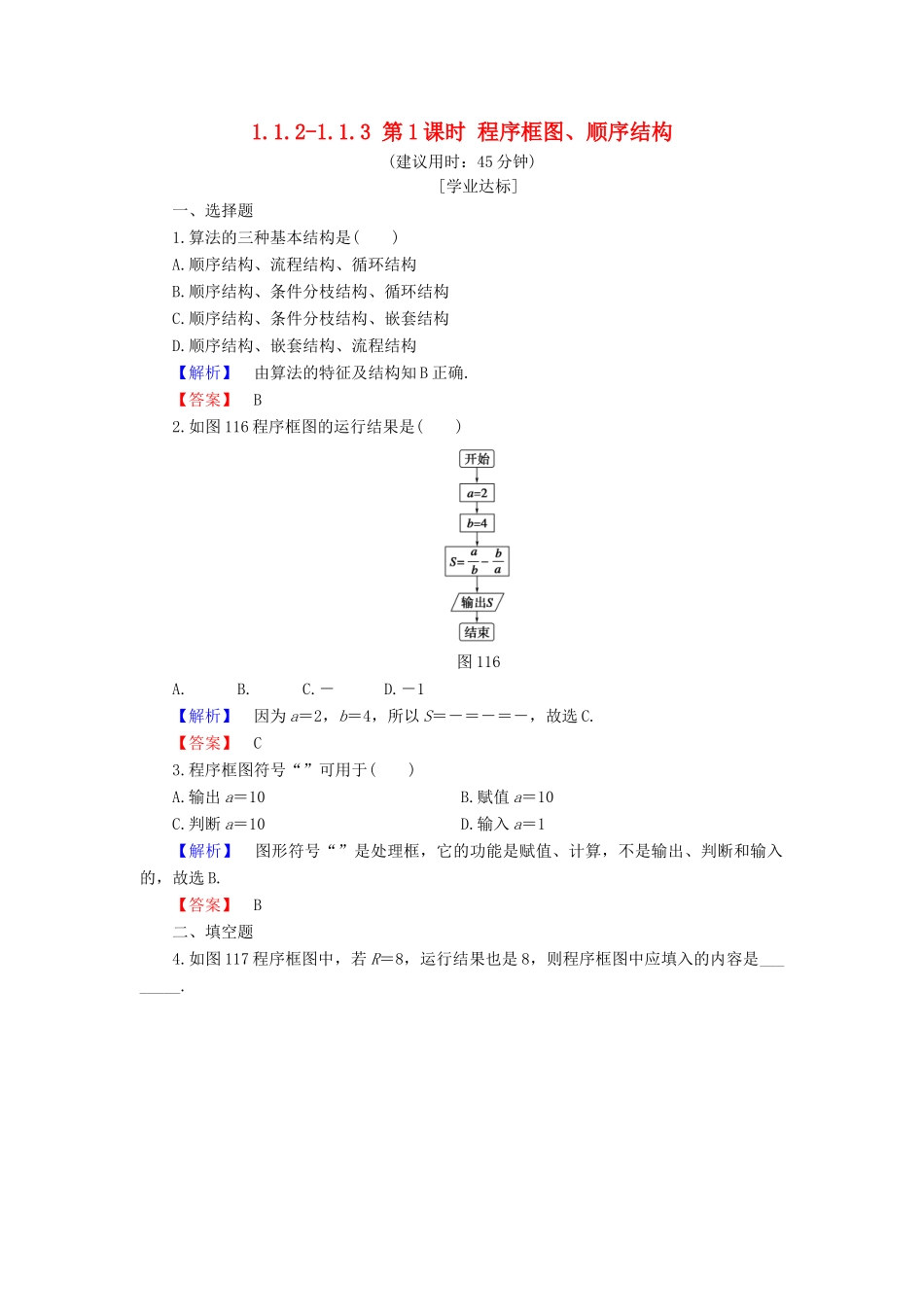

3第1课时程序框图、顺序结构(建议用时：45分钟)[学业达标]一、选择题1
算法的三种基本结构是()A
顺序结构、流程结构、循环结构B
顺序结构、条件分枝结构、循环结构C
顺序结构、条件分枝结构、嵌套结构D
顺序结构、嵌套结构、流程结构【解析】由算法的特征及结构知B正确
【答案】B2
如图116程序框图的运行结果是()图116A
－1【解析】因为a＝2，b＝4，所以S＝－＝－＝－，故选C
【答案】C3
程序框图符号“”可用于()A
输出a＝10B
赋值a＝10C
判断a＝10D
输入a＝1【解析】图形符号“”是处理框，它的功能是赋值、计算，不是输出、判断和输入的，故选B
【答案】B二、填空题4

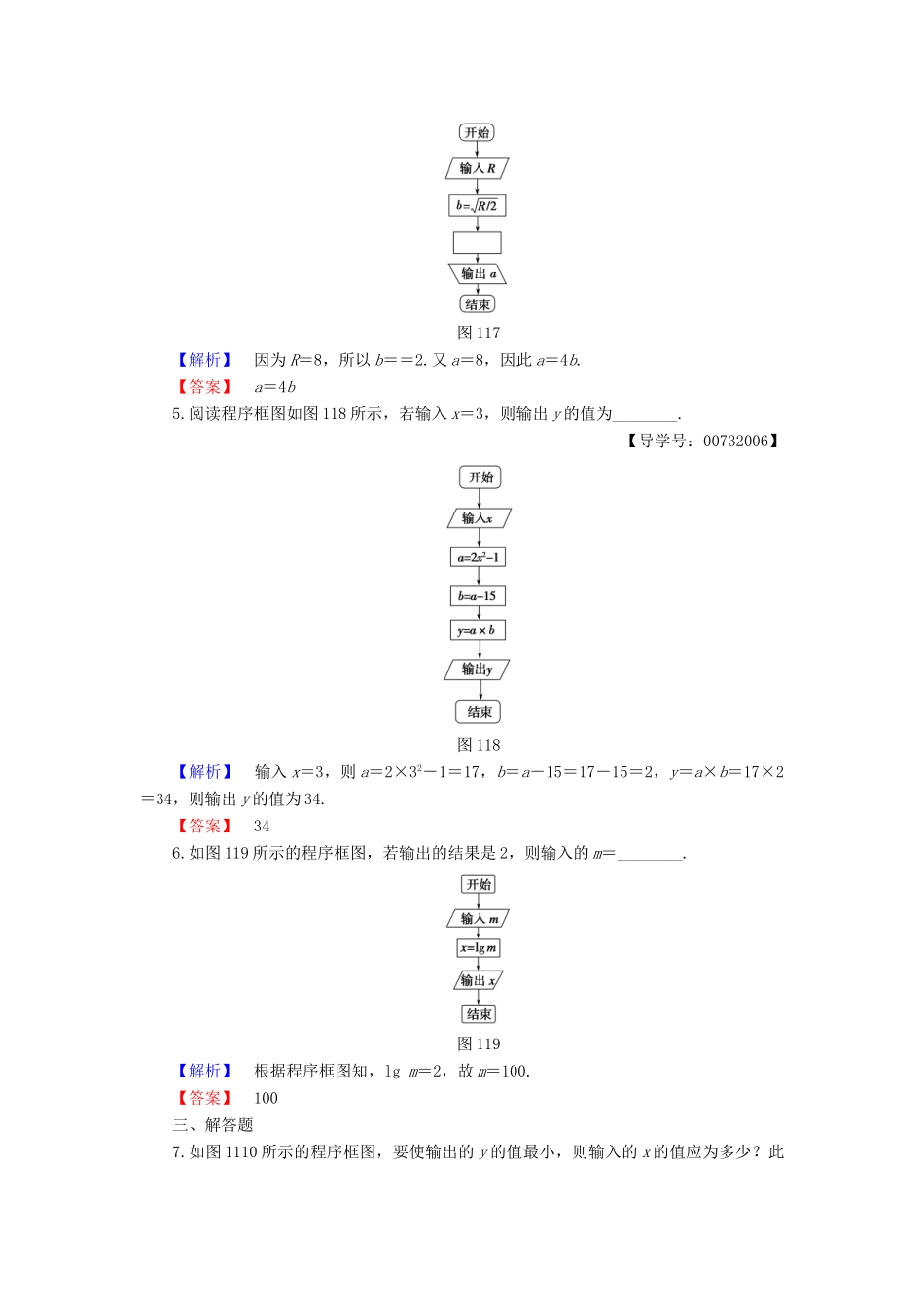

如图117程序框图中，若R＝8，运行结果也是8，则程序框图中应填入的内容是________
图117【解析】因为R＝8，所以b＝＝2
又a＝8，因此a＝4b
【答案】a＝4b5
阅读程序框图如图118所示，若输入x＝3，则输出y的值为________
【导学号：00732006】图118【解析】输入x＝3，则a＝2×32－1＝17，b＝a－15＝17－15＝2，y＝a×b＝17×2＝34，则输出y的值为34
【答案】346
如图119所示的程序框图，若输出的结果是2，则输入的m＝________
图119【解析】根据程序框图知，lgm＝2，故m＝100
【答案】100三、解答题7

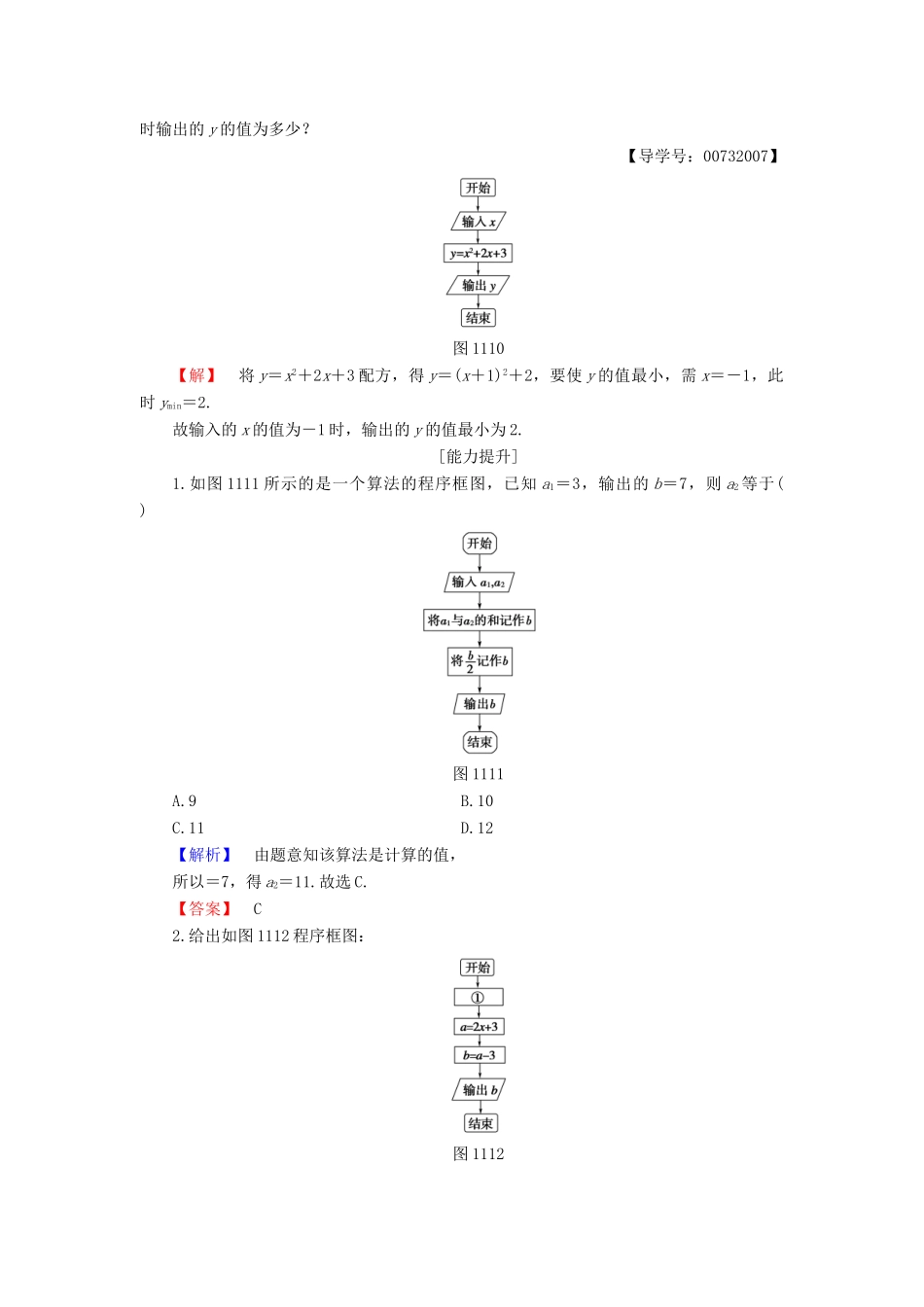

如图1110所示的程序框图，要使输出的y的值最小，则输入的x的值应为多少
此时输出的y的值为多少
【导学号：00732007】图1110【解】将y＝x2＋2x＋3配方，得y＝(x＋1)2＋2，要使y的值最小，需x＝－1，此时ymin＝2
故输入的x的值为－1时，输出的y的值最小为2
[能力提升]1
如图1111所示的是一个算法的程序框图，已知a1＝3，输出的b＝7，则a2等
