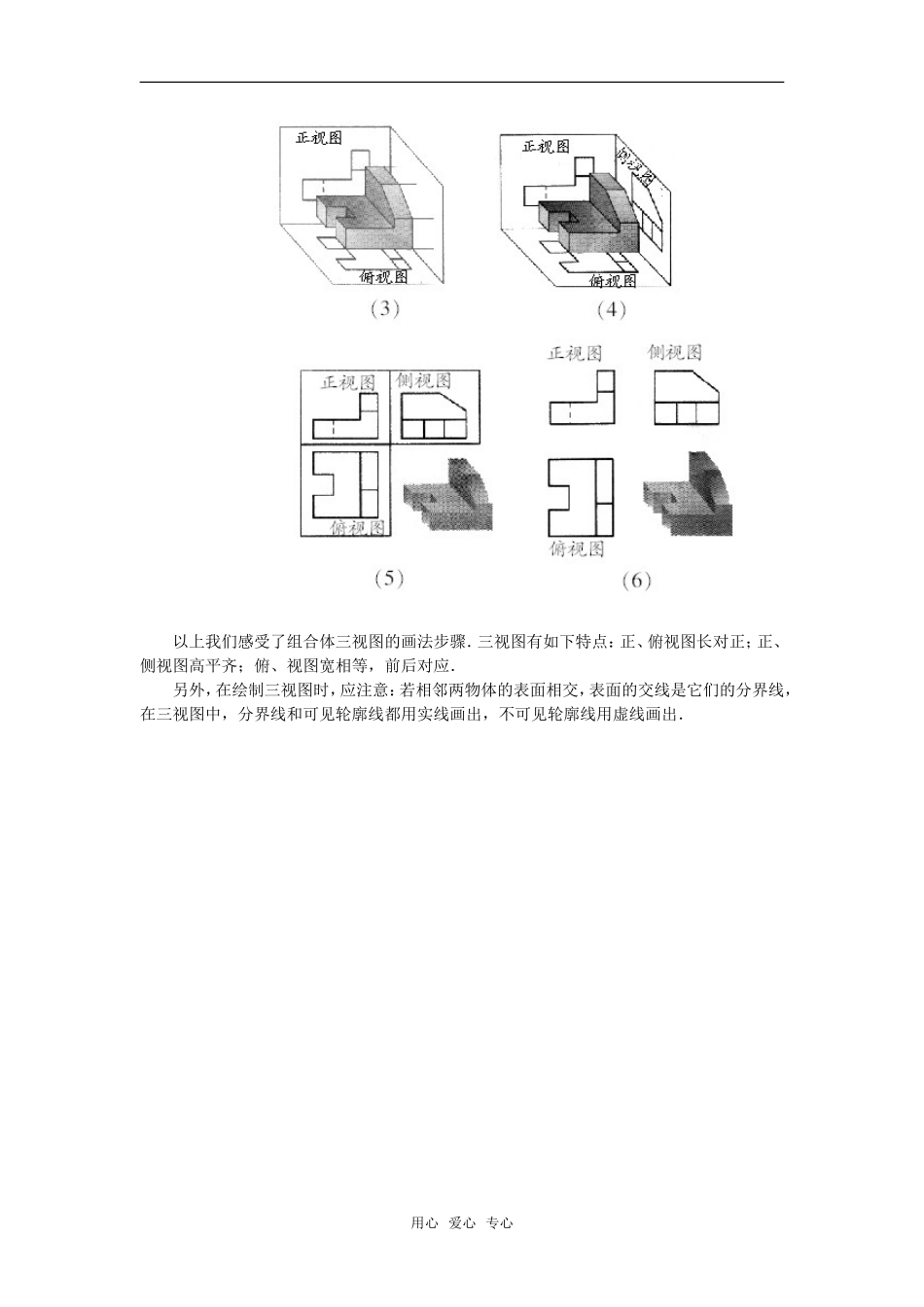

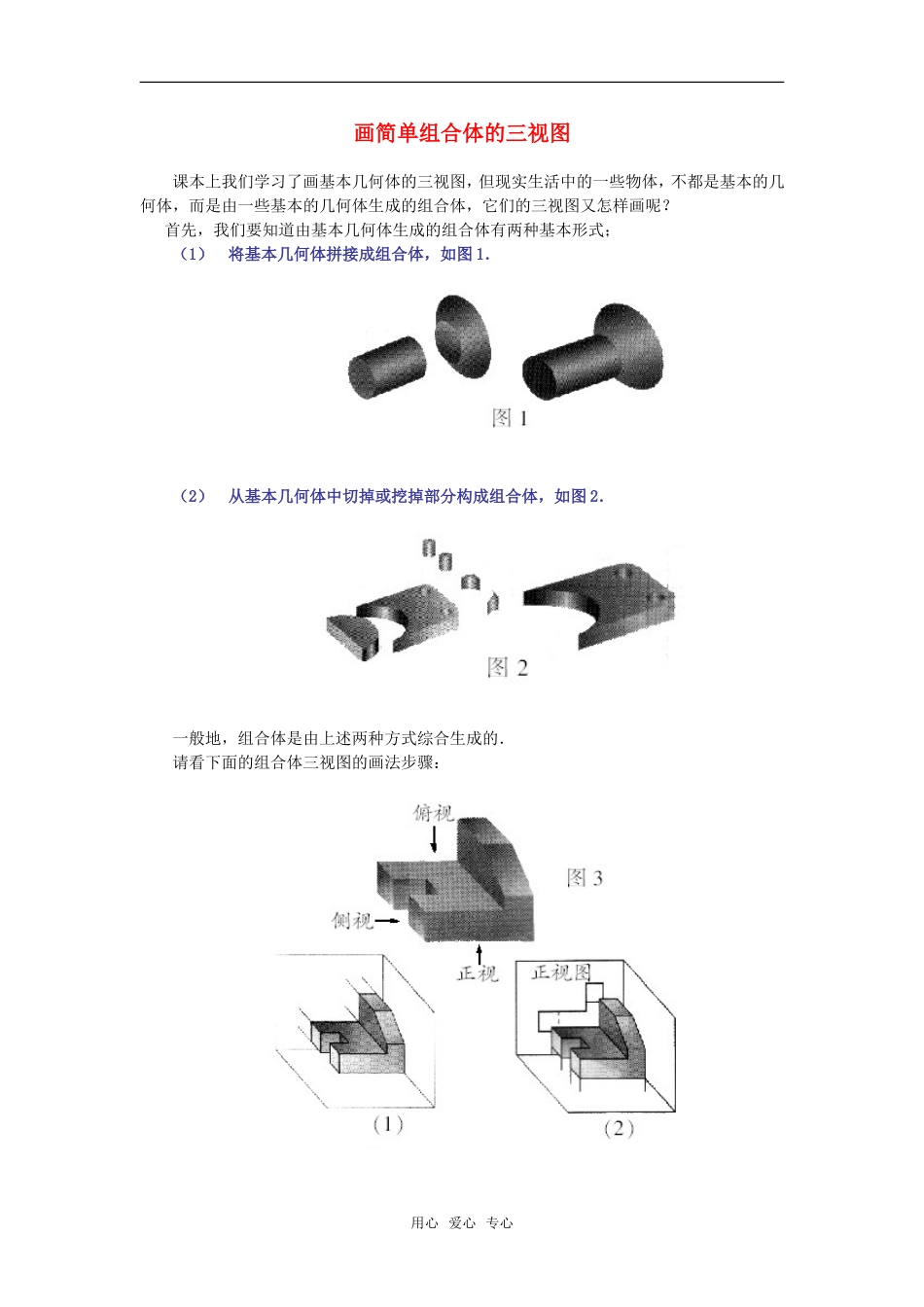

画简单组合体的三视图课本上我们学习了画基本几何体的三视图，但现实生活中的一些物体，不都是基本的几何体，而是由一些基本的几何体生成的组合体，它们的三视图又怎样画呢？首先，我们要知道由基本几何体生成的组合体有两种基本形式；（1）将基本几何体拼接成组合体，如图1．（2）从基本几何体中切掉或挖掉部分构成组合体，如图2．一般地，组合体是由上述两种方式综合生成的．请看下面的组合体三视图的画法步骤：用心爱心专心以上我们感受了组合体三视图的画法步骤．三视图有如下特点：正、俯视图长对正；正、侧视图高平齐；俯、视图宽相等，前后对应．另外，在绘制三视图时，应注意：若相邻两物体的表面相交，表面的交线是它们的分界线，在三视图中，分界线和可见轮廓线都用实线画出，不可见轮廓线用虚线画出．用心爱心专心
