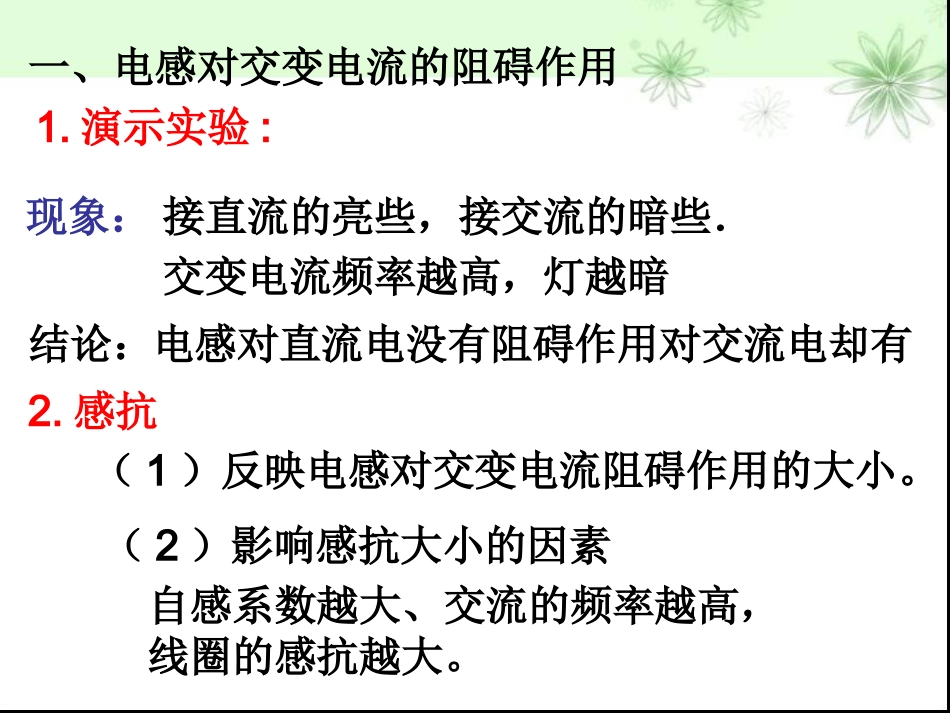

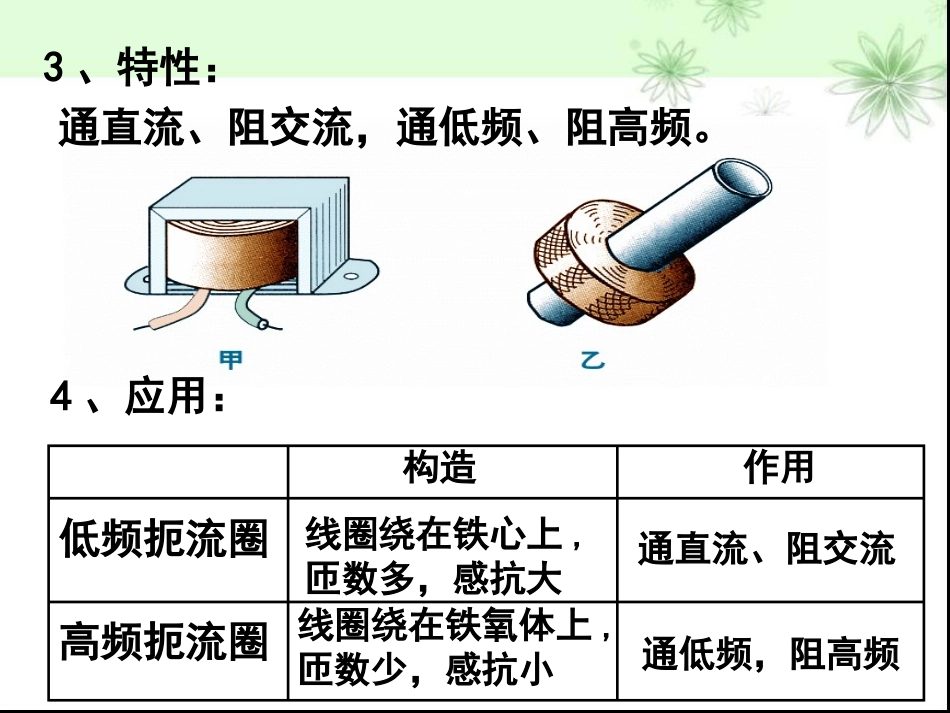

一、电感对交变电流的阻碍作用1.演示实验:现象:2.感抗(1)反映电感对交变电流阻碍作用的大小。(2)影响感抗大小的因素接直流的亮些,接交流的暗些.结论:电感对直流电没有阻碍作用对交流电却有自感系数越大、交流的频率越高,线圈的感抗越大。交变电流频率越高,灯越暗3、特性:通直流、阻交流,通低频、阻高频。4、应用:高频扼流圈低频扼流圈构造作用线圈绕在铁心上,匝数多,感抗大线圈绕在铁氧体上,匝数少,感抗小通直流、阻交流通低频,阻高频低频扼流圈对高频交流电是否有显著的阻碍作用?高频扼流圈对低频交流电是否有显著的阻碍作用?有无二.电容对交变电流的阻碍作用(1)实验现象:通入直流电,灯泡不亮,说明直流电不能通过电容器,接入交流电时,灯泡亮了,说明交流能够通过电容器。电容器对交流电路存在阻碍作用,且电容越大、频率越高,阻碍作用越小。(2)实验结论:电容器有“通交流,隔直流”的作用。电容器通过充电和放电电路中就有了电流,表现为交流通过了电路。(3)、实验现象分析:——电容通交隔直的原因图5.3-52.容抗(1)反映电容对交流的阻碍作用(2)影响容抗大小的因素电容越大,交流的频率越高电容越大,交流的频率越高,电容器对交流的阻碍作用就越小,容抗越小容抗越小。3.应用(1)隔直电容:隔直流,通交流。(2)高频旁路电容:让高频交流信号通过电容,而将低频信号送到下一级。作用:通高频,阻低频。通交流、隔直流,通高频、阻低频。小结:通直流,阻交流通低频,阻高频电容对交变电流的作用:通交流,隔直流通高频,阻低频电感对交变电流的作用:低频扼流圈(L大)高频扼流圈(L小)隔直电容器高频旁路电容器(C小)例1、如图所示,从ab端输入的交流含有高频和低频成分,为了使R上尽可能少地含有高频成分,采用图示电路,其L的作用是________________,C的作用是__________。解析:因L有“通低频、阻高频”的特点,因此L的作用是阻挡高频成分;而通过L后还有少量的高频成分,利用C“通高频、阻低频”的特点,使绝大部分高频成分从C流过。P39说一说
