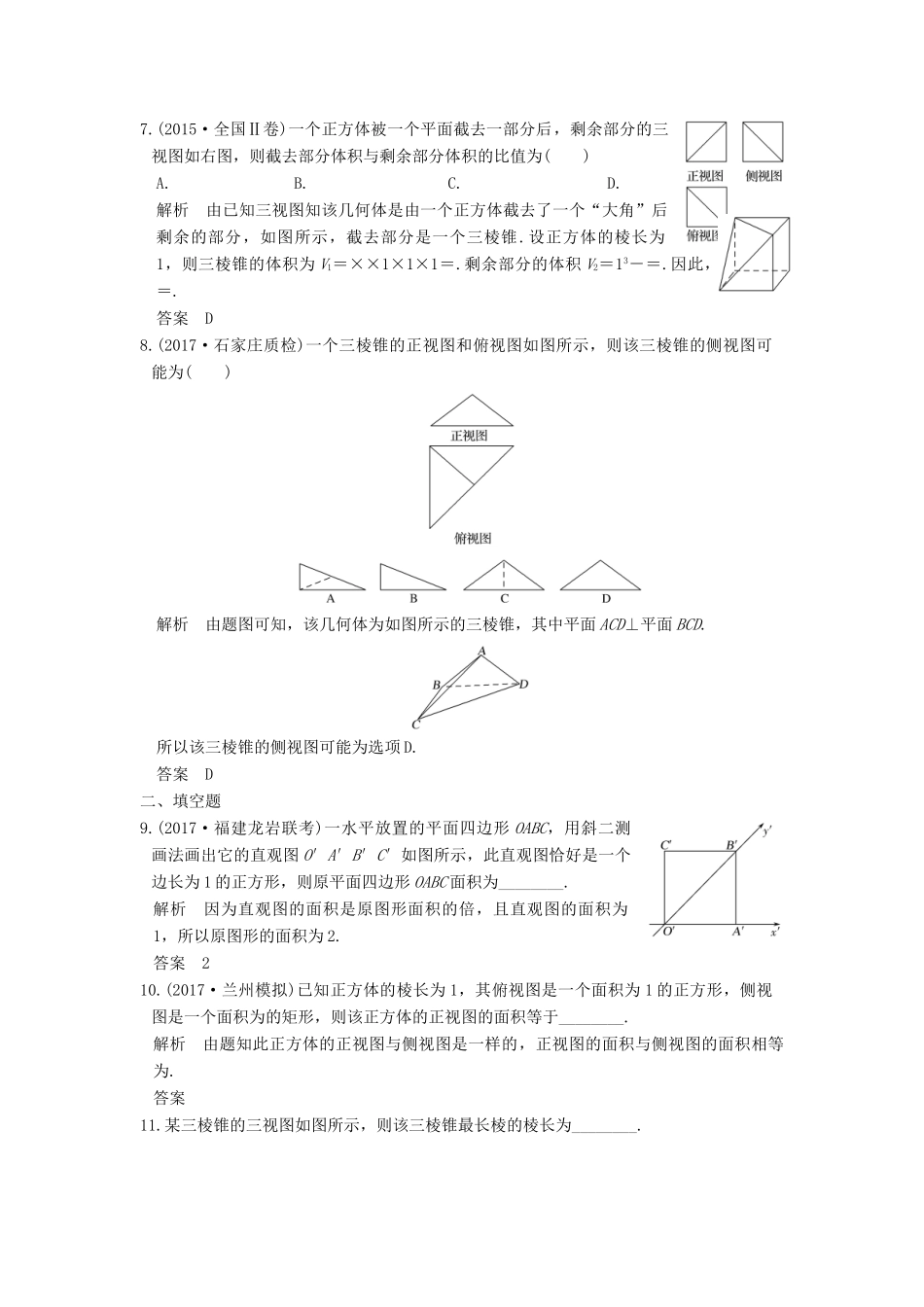

2018版高考数学大一轮复习第八章立体几何与空间向量第1讲空间几何体的结构、三视图和直观图试题理新人教版基础巩固题组(建议用时：30分钟)一、选择题1.关于空间几何体的结构特征，下列说法不正确的是()A.棱柱的侧棱长都相等B.棱锥的侧棱长都相等C.三棱台的上、下底面是相似三角形D.有的棱台的侧棱长都相等解析根据棱锥的结构特征知，棱锥的侧棱长不一定都相等.答案B2.如图所示的几何体是棱柱的有()A.②③⑤B.③④⑤C.③⑤D.①③解析由棱柱的定义知③⑤两个几何体是棱柱.答案C3.(2017·衡水中学月考)将长方体截去一个四棱锥后得到的几何体如图所示，则该几何体的侧视图为()解析易知侧视图的投影面为矩形，又AF的投影线为虚线，即为左下角到右上角的对角线，∴该几何体的侧视图为选项D.答案D4.如图是一几何体的直观图、正视图和俯视图，该几何体的侧视图为()解析由直观图和正视图、俯视图可知，该几何体的侧视图应为面PAD，且EC投影在面PAD上且为实线，点E的投影点为PA的中点，故B正确.答案B5.如图，网格纸上小正方形的边长为1，粗实线画出的是某多面体的三视图，则该多面体的各条棱中，最长的棱的长度为()A.6B.4C.6D.4解析如图，设辅助正方体的棱长为4，三视图对应的多面体为三棱锥A－BCD，最长的棱为AD＝＝6.答案C6.某几何体的正视图和侧视图均为如图所示的图形，则在下图的四个图中可以作为该几何体的俯视图的是()A.①③B.①④C.②④D.①②③④解析由正视图和侧视图知，该几何体为球与正四棱柱或球与圆柱体的组合体，故①③正确.答案A7.(2015·全国Ⅱ卷)一个正方体被一个平面截去一部分后，剩余部分的三视图如右图，则截去部分体积与剩余部分体积的比值为()A.B.C.D.解析由已知三视图知该几何体是由一个正方体截去了一个“大角”后剩余的部分，如图所示，截去部分是一个三棱锥.设正方体的棱长为1，则三棱锥的体积为V1＝××1×1×1＝.剩余部分的体积V2＝13－＝.因此，＝.答案D8.(2017·石家庄质检)一个三棱锥的正视图和俯视图如图所示，则该三棱锥的侧视图可能为()解析由题图可知，该几何体为如图所示的三棱锥，其中平面ACD⊥平面BCD.所以该三棱锥的侧视图可能为选项D.答案D二、填空题9.(2017·福建龙岩联考)一水平放置的平面四边形OABC，用斜二测画法画出它的直观图O′A′B′C′如图所示，此直观图恰好是一个边长为1的正方形，则原平面四边形OABC面积为________.解析因为直观图的面积是原图形面积的倍，且直观图的面积为1，所以原图形的面积为2.答案210.(2017·兰州模拟)已知正方体的棱长为1，其俯视图是一个面积为1的正方形，侧视图是一个面积为的矩形，则该正方体的正视图的面积等于________.解析由题知此正方体的正视图与侧视图是一样的，正视图的面积与侧视图的面积相等为.答案11.某三棱锥的三视图如图所示，则该三棱锥最长棱的棱长为________.解析由题中三视图可知，三棱锥的直观图如图所示，其中PA⊥平面ABC，M为AC的中点，且BM⊥AC.故该三棱锥的最长棱为PC.在Rt△PAC中，PC＝＝＝2.答案212.如图，在正方体ABCD－A1B1C1D1中，点P是上底面A1B1C1D1内一动点，则三棱锥P－ABC的正视图与侧视图的面积的比值为________.解析三棱锥P－ABC的正视图与侧视图为底边和高均相等的三角形，故它们的面积相等，面积比值为1.答案1能力提升题组(建议用时：15分钟)13.在如图所示的空间直角坐标系O－xyz中，一个四面体的顶点坐标分别是(0，0，2)，(2，2，0)，(1，2，1)，(2，2，2)，给出编号①②③④的四个图，则该四面体的正视图和俯视图分别为()A.①和②B.③和①C.④和③D.④和②解析如图，在坐标系中标出已知的四个点，根据三视图的画图规则判断三棱锥的正视图为④，俯视图为②.答案D14.如图是一个几何体的三视图，则该几何体任意两个顶点间距离的最大值是()A.4B.5C.3D.3解析由三视图知几何体的直观图如图所示，计算可知线段AF最长，且AF＝＝3.答案D15.(2017·长郡中学月考)已知△ABC的平面直观图△A′B′C′是边长为a的正三角形，那么原△ABC的面积为________.解析如图，过C′作y′轴的平行线C′D′，与x′轴交于点D′.则C′D′＝＝a.又C′D′是原△ABC的高CD的直观图，所以CD＝a.故S△ABC...
