韦园菊-第1节电流与电压和电阻的关系VIP专享VIP免费

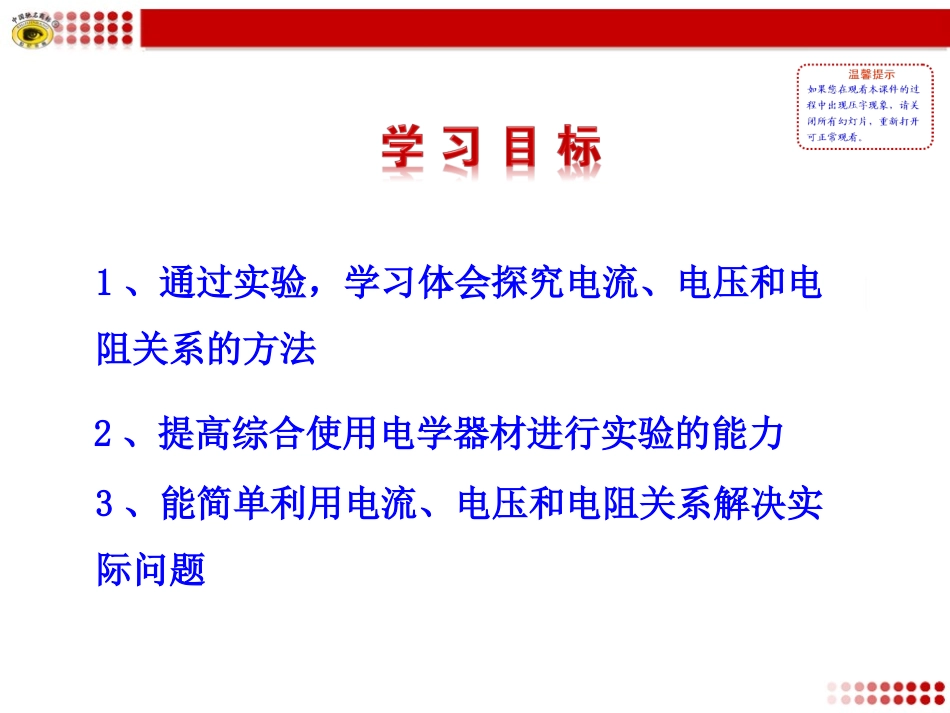

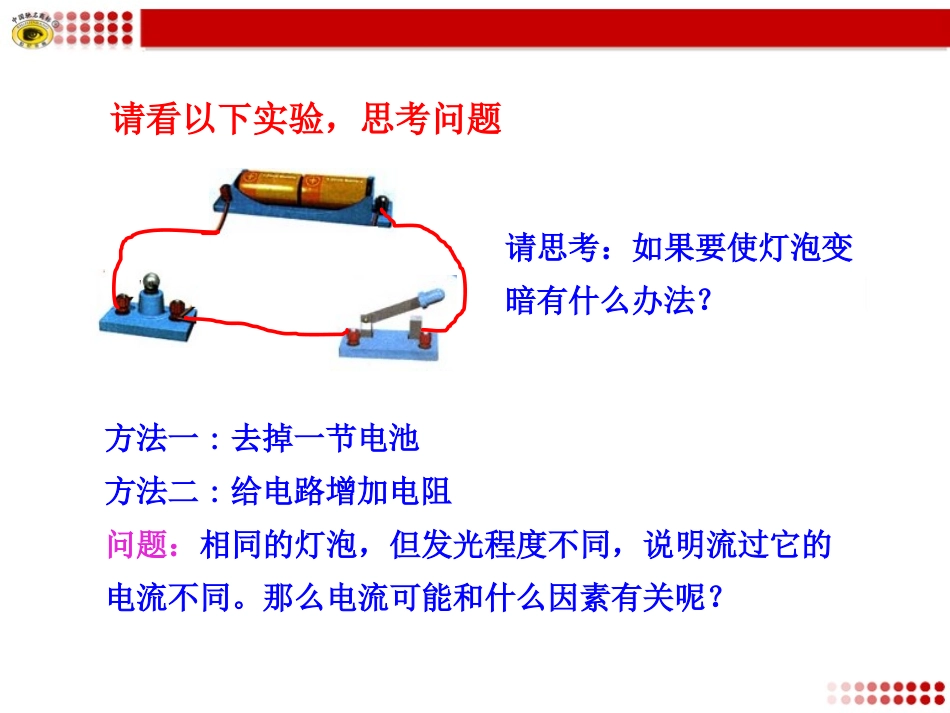

第十七章欧姆定律第1节电流与电压和电阻的关系1、通过实验，学习体会探究电流、电压和电阻关系的方法2、提高综合使用电学器材进行实验的能力3、能简单利用电流、电压和电阻关系解决实际问题请思考：如果要使灯泡变暗有什么办法？方法一:去掉一节电池方法二:给电路增加电阻问题：相同的灯泡，但发光程度不同，说明流过它的电流不同。那么电流可能和什么因素有关呢？请看以下实验，思考问题1．提出问题同一电阻上的电流跟两端电压是什么关系？2．猜想或假设可能是导体两端的电压增大几倍，导体中的电流也增大几倍。进行科学探究使用方法：设计电路控制变量法图像法制定计划与设计实验AV••3．设计实验请大家根据你认为最适合你的方法和刚才我们设计的思路，对照自己桌前的器材选择你所需的实验仪器，并画出能够同时测量电压和电流的电路图。电压U/V电流I/A4、进行实验记录测量值：R=R1=______Ω5电压U/V0.51.01.52.02.5电流I/A记录测量值：R=R2=_____Ω电压U/V0.51.01.52.02.5电流I/A105．分析和论证根据测量的数据画出U-I图0U/VI/A0.10.30.50.51.52.53.5·(0.1,0.5)·(0.2,1.0)·(0.3,1.5)·(0.4,2.0)·(0.5,2.5)结论：电阻相同时，通过导体的电流和导体两端的电压成正比。6.评估、交流完成探究报告，并在报告中对自己所选的实验探究过程进行评估。实验次数电压U/V电阻R/Ω电流I/A１2.5２2.5３2.550.5100.25150.16实验结论：保持电压不变时，电流跟电阻成反比关系。如何研究电流随电阻的变化规律？电压不变，改变电阻，看电流的变化1.在探究“电流跟电压、电阻的关系”时,采用的研究方法是______________.2.在探究“电流与电压的关系”时，应保持______不变；在探究“电流与电阻的关系”时，将5Ω的电阻换成10Ω后,下一步操作是；在一电路中,当电流为0.2A时,该电路的电阻为20Ω;而另一个电路也接在同样的电源上时,若通过的电流为0.4A,则电阻为____Ω.控制变量法电阻调节滑动变阻器，使前后电压保持不变103.关于导体中通过的电流与导体两端的电压关系,下列叙述中正确的是()A.导体中通过的电流越大,其两端的电压越高.B.导体中通过的电流越小,其两端的电压越低.C.在导体电阻不变的情况下,导体中通过的电流与导体两端的电压成正比.D.在导体电阻一定时,其两端的电压与通过的电流成正比.C导体电阻不变时，电流与电压成正比；导体两端的电压不变时，电流与电阻成反比。聪明在于勤奋，天才在于积累。——华罗庚
