九年级物理第17章导学案173VIP免费

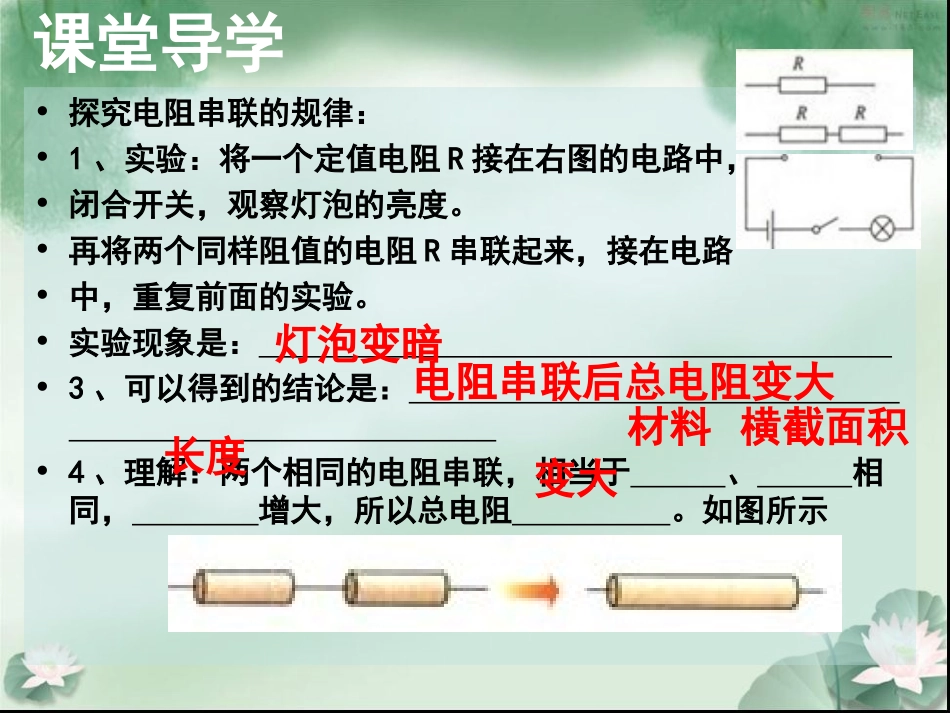

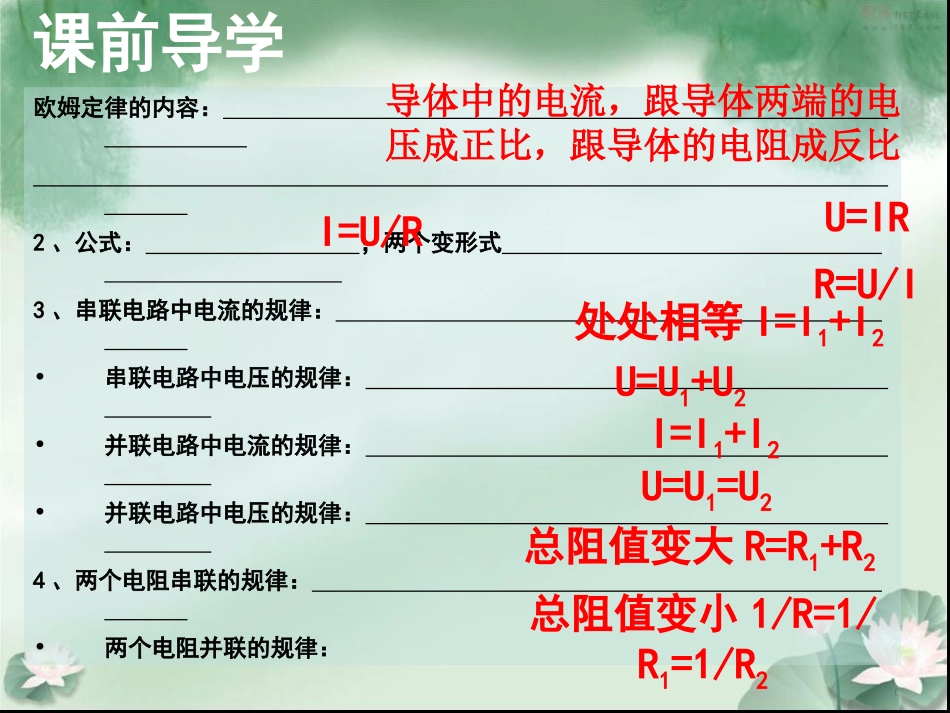

初三物理导学案17.3第三节欧姆定律及其应用课前导学欧姆定律的内容：2、公式：；两个变形式3、串联电路中电流的规律：•串联电路中电压的规律：•并联电路中电流的规律：•并联电路中电压的规律：4、两个电阻串联的规律：•两个电阻并联的规律：导体中的电流，跟导体两端的电压成正比，跟导体的电阻成反比I=U/RU=IRR=U/I处处相等I=I1+I2U=U1+U2I=I1+I2U=U1=U2总阻值变大R=R1+R2总阻值变小1/R=1/R1=1/R2课堂导学•探究电阻串联的规律：•1、实验：将一个定值电阻R接在右图的电路中，•闭合开关，观察灯泡的亮度。•再将两个同样阻值的电阻R串联起来，接在电路•中，重复前面的实验。•实验现象是：•3、可以得到的结论是：•4、理解：两个相同的电阻串联，相当于、相同，增大，所以总电阻。如图所示灯泡变暗电阻串联后总电阻变大材料横截面积长度变大•探究电阻并联的规律：1、实验：将两个同样阻值的电阻并联起来，接在接在右图的电路中，闭合开关，观察灯泡的亮度。并跟接入一个电阻时灯泡的亮度对比.2.实验现象是：3、可以得到的结论是：4、理解：两个相同的电阻并联，相当于、相同，增大，所以总电阻。如右图所示灯变亮材料长度横截面积变小课堂练习•1．有两个电阻阻值分别为6Ω和9Ω，串联后接到某电源上，那么两电阻中的电流之比为____，两电阻两端的电压之比为____，电路的总电阻为____Ω。如把这两个电阻改为并联后接到原电路中，那么两电阻中的电流之比为____，两个电阻两端的电压之比为____，电路的总电阻为___Ω。•2．如图1所示路中，电源•电压为6V，电压表示数为4V，•R2=4Ω，电流表的示数为•____A，R1的阻值为____Ω。1：12：3153：21：13.612•3．电阻Rl＝7Ω，R2=5Ω，串联后接在12V电源两端。此时电路总电阻为__Ω，通过R1的电流为________A，R2的电压_________V。•4．把R1=15Ω和R2=5Ω的两电阻并联后接在电源上，通过R1的电流是0.4A，R2两端的电压为____V，干路中的总电流为____A。•5．为了得到10Ω的电阻，在30Ω、15Ω、8Ω、5Ω四个电阻中，可选____的电阻，____联起来使用。•6．一个2Ω电阻和一个3Ω电阻串联，已知2Ω电阻两端电压是1V，则3Ω电阻两端电压是_____V，通过3Ω电阻的电流是_______A。121561.630Ω、15Ω并1.50.5课后练习•1．两导体电阻R1=10Ω，R2=1Ω，并联起来使用时并联总电阻R的阻值范围()•A．大于10ΩB．在1Ω与10Ω之间•C．小于1ΩD．无法确定。•2．如图所示电路，电源电压不变，当电键S由闭合到断开时，两电流表的读数将()•A．A1不变，A2变大B．A1变大，A2变小•C．A1不变，A2变小D．A1变小，A2不变•3．学校照明电路的总电阻，当()•A．全校电灯开关都闭合时最大•B．全校电灯开关都闭合时最小•C．全校电灯开关都断开时最小•D．全校电灯少用时最小CCB•4．电阻R1和R2并联在某电源上，且R1＞R2，以下说法中正确的是[]•A．R1两端的电压大于R2两端的电压•B．R1中的电流等于R2中的电流•C．R1中的电流大于R2中的电流•D．R1中的电流小于R2中的电流•5．电阻值分别为R1=40Ω、R2=20Ω的两个电阻。串联后接到电源上，通过R1的电流强度为0.2A，则通过R2的电流强度为______A。若不改变电源的电压，把R1和R2并联后再接到原来的电源上，则通过R1的电流强度为______A，通过R2的电流强度为______A。D0.20.30.6•6、如图所示，开关闭合后小灯泡L1两端的电压是3V,L2的电阻是12Ω,电源电压是9V,则L1的电阻是多少？解：U2=U-U1=9V-3V=6VI2=U2/R2=6V/12Ω=0.5AR1=U1/I1=3V/0.5A=6Ω因为L1、L2串联，所以I1=I2=0.5A•7.小灯泡电阻为20欧姆，在正常工作时它两端的电压是12伏特，现有的电源电压是16伏特，要把这盏灯接在这个电源上，需怎样接入一个阻值多大的电阻？将电路设计出来，并画出电路图。答：需要串联一个电阻R小灯泡正常工作时电流I=UL/RL=12V/20Ω=0.6AR=UR/I=4V/0.6=6.67Ω加在电阻R两端的电压是UR=U-UL=16V-12V=4V
