串联电路中电阻的变化对电压和电流的影响VIP免费

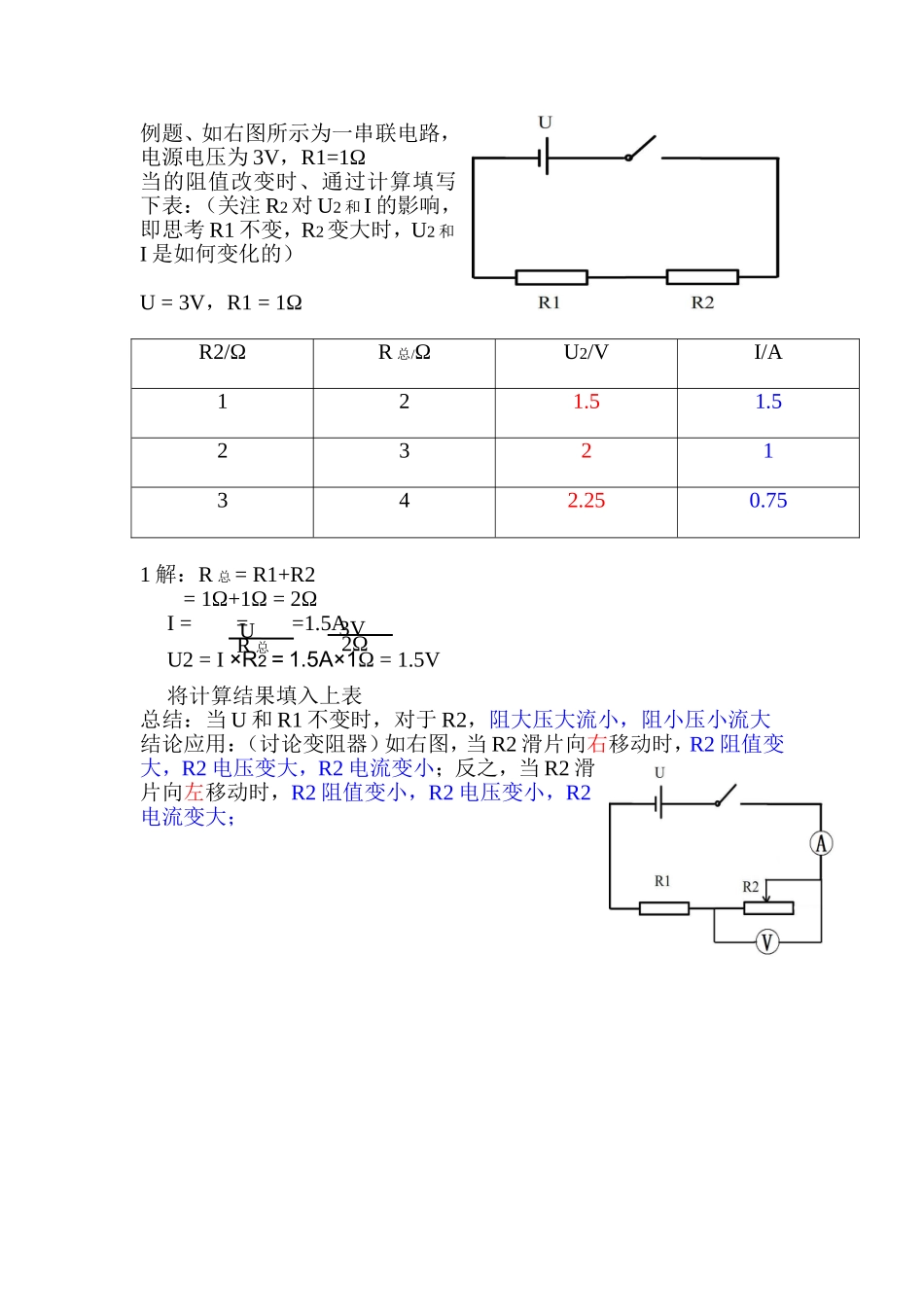

例题、如右图所示为一串联电路，电源电压为3V，R1=1Ω当的阻值改变时、通过计算填写下表：（关注R2对U2和I的影响，即思考R1不变，R2变大时，U2和I是如何变化的）U=3V，R1=1ΩR2/ΩR总/ΩU2/VI/A121.51.52321342.250.751解：R总=R1+R2=1Ω+1Ω=2ΩI===1.5AU2=I×R2=1.5A×1Ω=1.5V将计算结果填入上表总结：当U和R1不变时，对于R2，阻大压大流小，阻小压小流大结论应用：（讨论变阻器）如右图，当R2滑片向右移动时，R2阻值变大，R2电压变大，R2电流变小；反之，当R2滑片向左移动时，R2阻值变小，R2电压变小，R2电流变大；UR总3V2Ω
