描述交变电流的物理量VIP免费

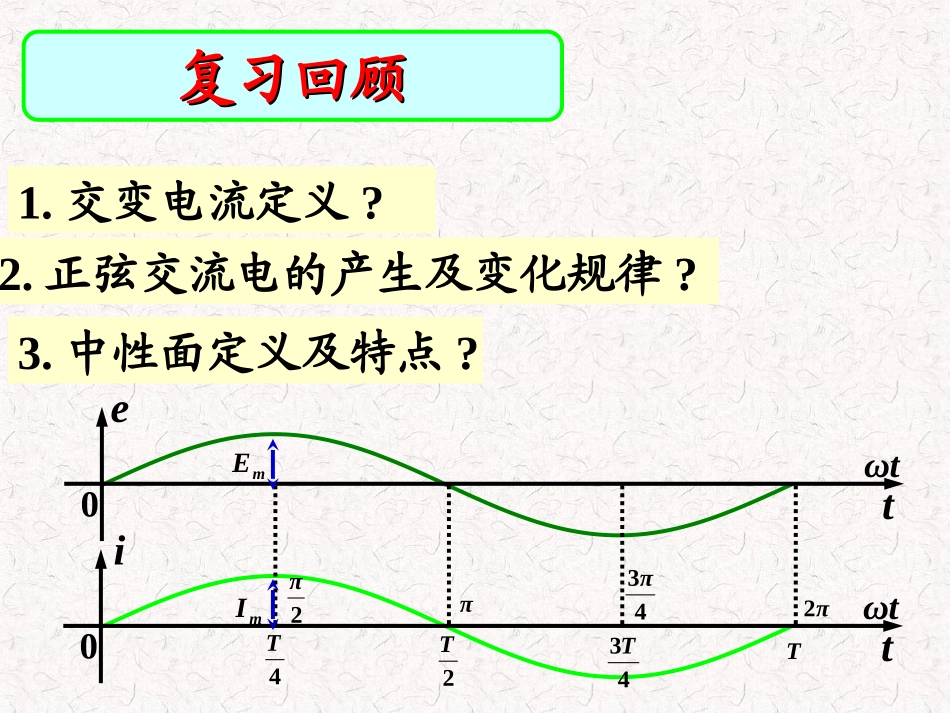

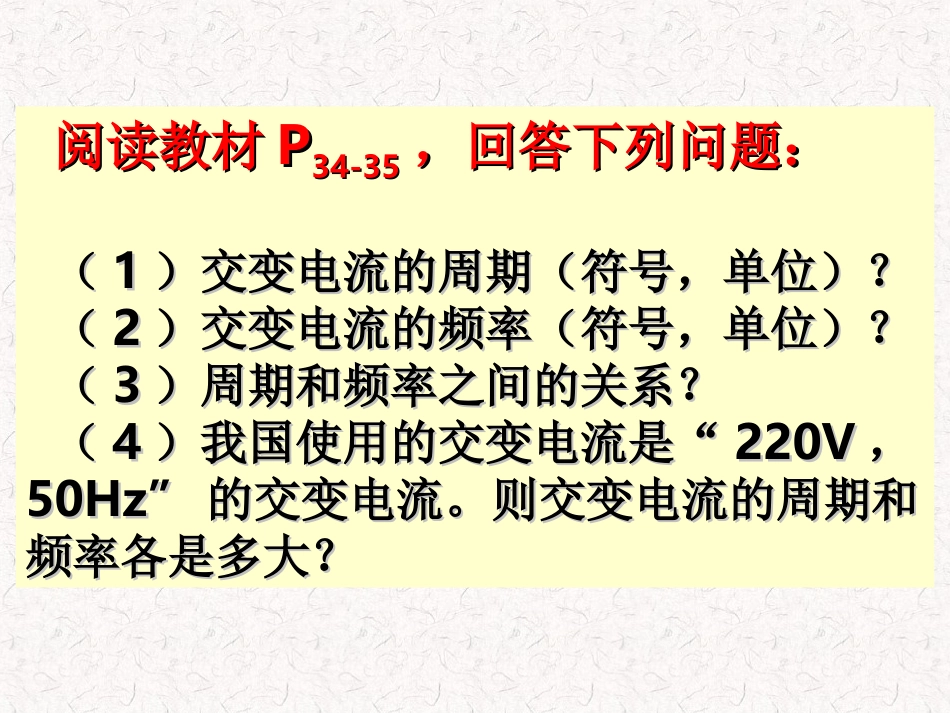

1.交变电流定义?2.正弦交流电的产生及变化规律?3.中性面定义及特点?复习回顾复习回顾et0tωit0tω4T2T43TT2ππ43ππ2mEmI5.25.2描述交变电流的物理量描述交变电流的物理量筹备人:高二备课组主备人:冯彩芸第五章交变电流阅读教材阅读教材PP34-3534-35，回答下列问题：，回答下列问题：（（11）交变电流的周期（符号，单位）？）交变电流的周期（符号，单位）？（（22）交变电流的频率（符号，单位）？）交变电流的频率（符号，单位）？（（33）周期和频率之间的关系？）周期和频率之间的关系？（（44）我国使用的交变电流是“）我国使用的交变电流是“220V220V，，50Hz”50Hz”的交变电流。则交变电流的周期和的交变电流。则交变电流的周期和频率各是多大？频率各是多大？1.周期T：交变电流完成一次周期性变化所需的时间。(s)3.角频率ω：线圈在匀强磁场中转动的角速度。2.频率f：一秒内完成周期性变化的次数。(Hz)Tf1fπTπω224.倒数关系：fT1或我国生产和生活用交流电的周期T＝____s，频率f=___Hz，角速度ω＝_____rad/s，在1s内电流的方向变化_____次。0.0250100π100一、周期和频率一、周期和频率二、峰值和有效值二、峰值和有效值1、峰值（最大值）：交变电流在一个周期内所能达到的最大数值．EmUmIm222121221RtIRtIQJ3.01222.011222J.82思考与讨论例：如图某种交变电流i通过一个R=1Ω的电阻。求：(1)怎样计算通电1s内阻R中产生的热量?(2)如果有一个大小、方向都不变的恒定电流通过这个电阻R，也能在1s内产生同样的热，这个电流是多大？i/At/s120-1-20.51.0RtIQ2)2(AI8.2根据电流的热效应来规定，让交流电和直流通过相同阻值的电阻，如果他们在交流的一个周期内产生的热量相等，就把这一直流电的数值叫做这一交流电的有效值。（抓三同）理论计算表明正弦交流电的有效值与最大值的关系：mmUUU707.02mmIII707.02只适用于正弦或余弦式交流电二、峰值和有效值二、峰值和有效值物理含义重要关系适用情况瞬时值交变电流某一时刻的值e＝Emsinωti＝Imsinωt计算线圈某一时刻的受力情况最大值最大瞬时值Em＝NBSωIm＝Em/（R＋r）确定用电器的耐压值有效值和交变电流的热效应等效的恒定电流值(1)计算功率、热量(2)交流电表的测量值(3)电气设备标注的额定电压、额定电流(4)保险丝的熔断电流平均值交变电流图像中图像与时间轴所加面积与时间的比值E＝nΔΦ/ΔtI＝E/（R＋r）计算通过电路截面的电量三、瞬时值、最大值、有效值、平均值有何区别与联系三、瞬时值、最大值、有效值、平均值有何区别与联系2mII2mUU1、验电笔上氖管的起辉电压为86.6V，接在70.7V频率为50Hz的交流电源上，能发光吗？若能发光，每秒闪光几次？思考与练习2、某交流电压随时间的变化规律如图所示，则此交流电的频率是_____Hz。若将该电压加在10uF的电容器上，则电容器的耐压值不应小于_____V;若将该电压加在一阻值为1KΩ的纯电阻用电器上，用电器恰能正常工作，为避免意外事故的发生，该电路中保险丝的额定电流不能低于______A。0.25200210.200－2002u/vt/s0典题探究：【例1】交变电流电压表达式为u=20sin314tV，求这个交变电压的最大值U、有效值U、周期T、频率f。画出交变电流的u-t图像。m解：Um=20VVUUm2102202sT02.02HzTf501200-200.010.02u/Vt/s从不同的位置给同一个人照相，其“相位”是不同的sinmiIt：t=0时的相位，称为初相位或初相角。说明：给出了观察正弦量的起点或参考点it）（t：正弦波的相位角简称相位1、相位四、相位四、相位2121tt2、相位差(初相差)222111sinsintIitIimm122i1it>0=0<0如果相位差为+180或称称两波形反相两支交流的的相位只差叫做相位角。3、两种正弦交流电的相位关系同相位1i1221t2i021滞后于2i1i2it1相位滞后21i超前于1i2i2i相位超前1i12021t相位差为01i2i与同相位1.周期，频率的定义及其它们之间的关系2.峰值和有效值的定义及计算公式3.相位和相位差
