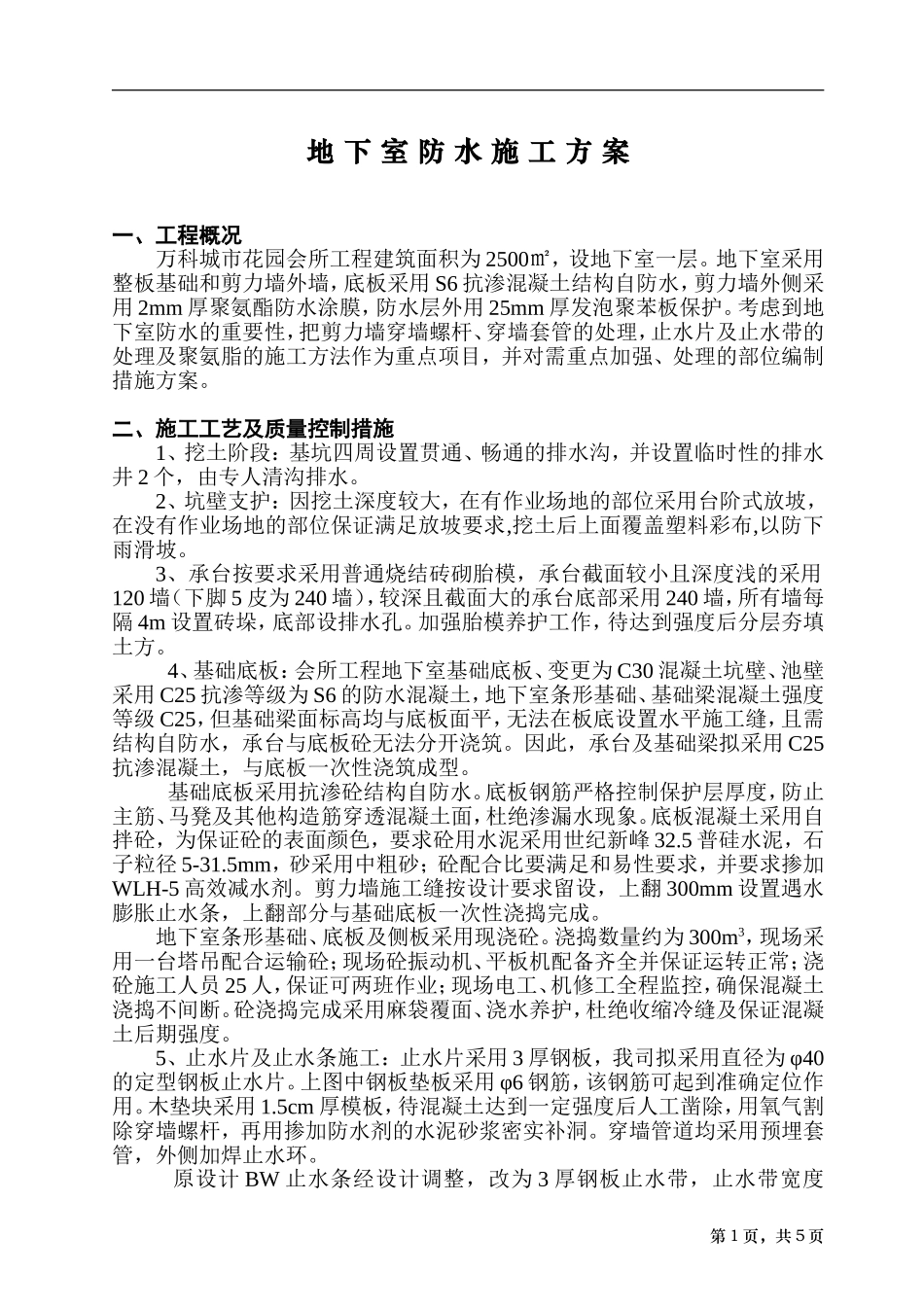

地下室防水施工方案一、工程概况万科城市花园会所工程建筑面积为2500㎡，设地下室一层。地下室采用整板基础和剪力墙外墙，底板采用S6抗渗混凝土结构自防水，剪力墙外侧采用2mm厚聚氨酯防水涂膜，防水层外用25mm厚发泡聚苯板保护。考虑到地下室防水的重要性，把剪力墙穿墙螺杆、穿墙套管的处理，止水片及止水带的处理及聚氨脂的施工方法作为重点项目，并对需重点加强、处理的部位编制措施方案。二、施工工艺及质量控制措施1、挖土阶段：基坑四周设置贯通、畅通的排水沟，并设置临时性的排水井2个，由专人清沟排水。2、坑壁支护：因挖土深度较大，在有作业场地的部位采用台阶式放坡，在没有作业场地的部位保证满足放坡要求,挖土后上面覆盖塑料彩布,以防下雨滑坡。3、承台按要求采用普通烧结砖砌胎模，承台截面较小且深度浅的采用120墙（下脚5皮为240墙），较深且截面大的承台底部采用240墙，所有墙每隔4m设置砖垛，底部设排水孔。加强胎模养护工作，待达到强度后分层夯填土方。4、基础底板：会所工程地下室基础底板、变更为C30混凝土坑壁、池壁采用C25抗渗等级为S6的防水混凝土，地下室条形基础、基础梁混凝土强度等级C25，但基础梁面标高均与底板面平，无法在板底设置水平施工缝，且需结构自防水，承台与底板砼无法分开浇筑。因此，承台及基础梁拟采用C25抗渗混凝土，与底板一次性浇筑成型。基础底板采用抗渗砼结构自防水。底板钢筋严格控制保护层厚度，防止主筋、马凳及其他构造筋穿透混凝土面，杜绝渗漏水现象。底板混凝土采用自拌砼，为保证砼的表面颜色，要求砼用水泥采用世纪新峰32.5普硅水泥，石子粒径5-31.5mm，砂采用中粗砂；砼配合比要满足和易性要求，并要求掺加WLH-5高效减水剂。剪力墙施工缝按设计要求留设，上翻300mm设置遇水膨胀止水条，上翻部分与基础底板一次性浇捣完成。地下室条形基础、底板及侧板采用现浇砼。浇捣数量约为300m3，现场采用一台塔吊配合运输砼；现场砼振动机、平板机配备齐全并保证运转正常；浇砼施工人员25人，保证可两班作业；现场电工、机修工全程监控，确保混凝土浇捣不间断。砼浇捣完成采用麻袋覆面、浇水养护，杜绝收缩冷缝及保证混凝土后期强度。5、止水片及止水条施工：止水片采用3厚钢板，我司拟采用直径为φ40的定型钢板止水片。上图中钢板垫板采用φ6钢筋，该钢筋可起到准确定位作用。木垫块采用1.5cm厚模板，待混凝土达到一定强度后人工凿除，用氧气割除穿墙螺杆，再用掺加防水剂的水泥砂浆密实补洞。穿墙管道均采用预埋套管，外侧加焊止水环。原设计BW止水条经设计调整，改为3厚钢板止水带，止水带宽度第1页，共5页250，插入水平施工缝以下为150，上下两端向外侧弯折。加固方法：按剪力墙留设的水平施工缝标高-150，在剪力墙两竖向主筋上焊接一道水平支撑筋（φ8@1000），用E500系列焊条焊接），钢板止水带置于水平支撑筋上，上部再设一道加固筋，再焊接牢固。焊接时保证钢板止水带的位置正确及焊接的牢固。6、剪力墙结构施工防水控制：地下室剪力墙混凝土设计强度为C25，抗渗等级S6，剪力墙与顶板一次性浇筑，但因砼类型不一（剪力墙C25抗渗等级S6，顶板C25），若先浇筑完剪力墙再浇顶板，间隔时间过长易出现施工冷缝（该顶板是否可改为抗渗砼）。地下室穿墙螺杆按墙立面610（高）×450（宽）间距均匀布置，螺杆直径为φ12，穿墙螺杆中间设置40×40×3钢板止水片，在墙两侧设置钢筋垫板和木垫片控制墙厚度。墙模板外侧支撑加固体系为：先按垂直方向设置木枋，间距为600，木枋外侧设置水平钢管，间距为450，再在外每隔610加设一道钢管垂直支撑，钢管外套山形卡并用双螺帽扣紧。操作示意图如下：7、剪力墙外侧防水涂膜为2厚聚氨酯。施工流程：清理基面→底涂法基面处理→薄弱部位处理（阴角部位、穿通管）→整体涂刷→保护层剪力墙结构砼浇捣完成后二天拆侧模进行砼养护，浇砼七天后，凿除穿墙螺杆垫木，并将穿墙螺杆割除再用防水砂浆修补平整。防水施工前进行底涂基面处理，并对阴角、穿墙套管等进行加强处理，再整体刷涂4遍防水涂膜（每道刷涂间隔时间控制为上一道防水干燥不粘手），确保达到设计厚度要求及防水效果。基层底涂法：...
