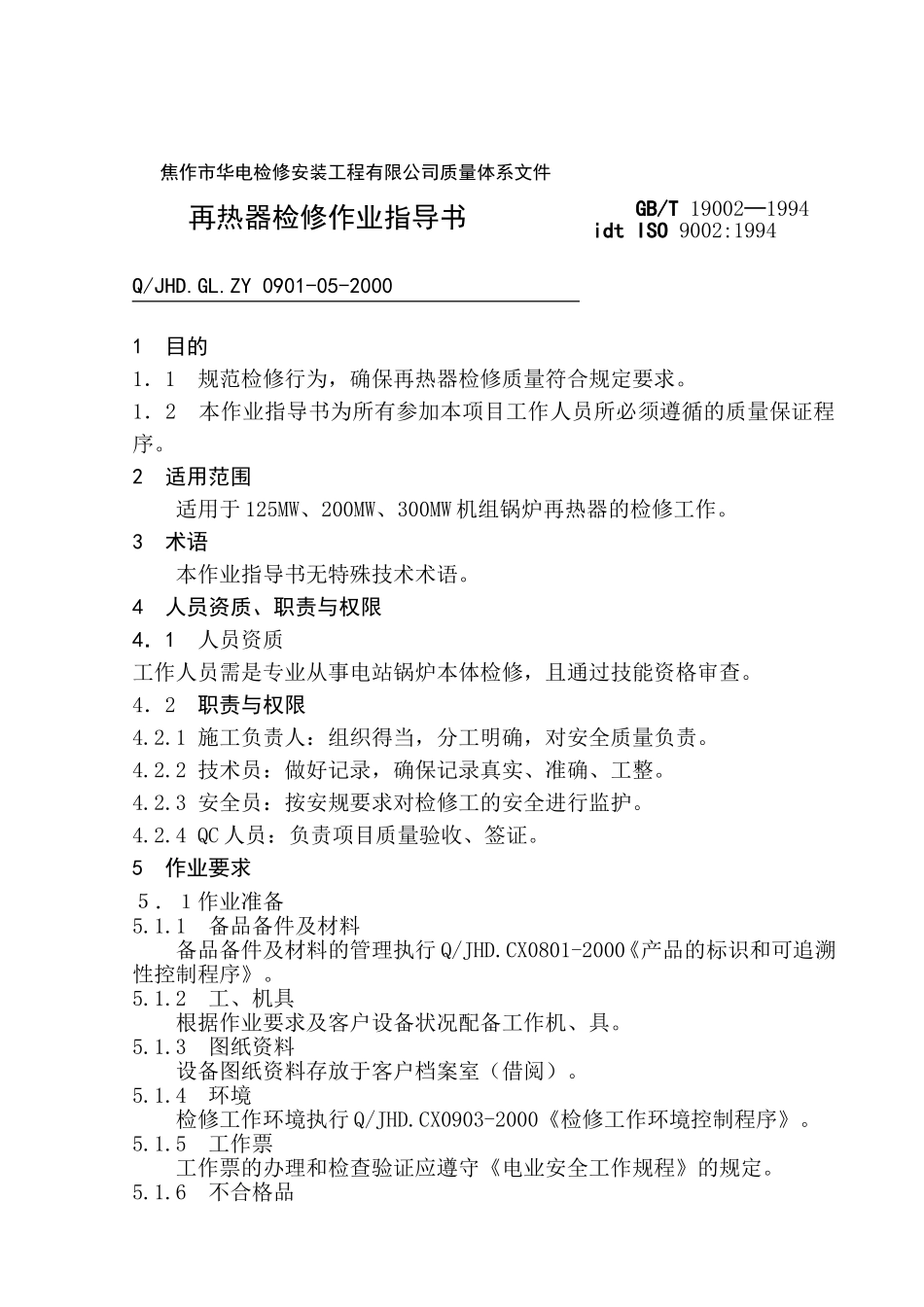

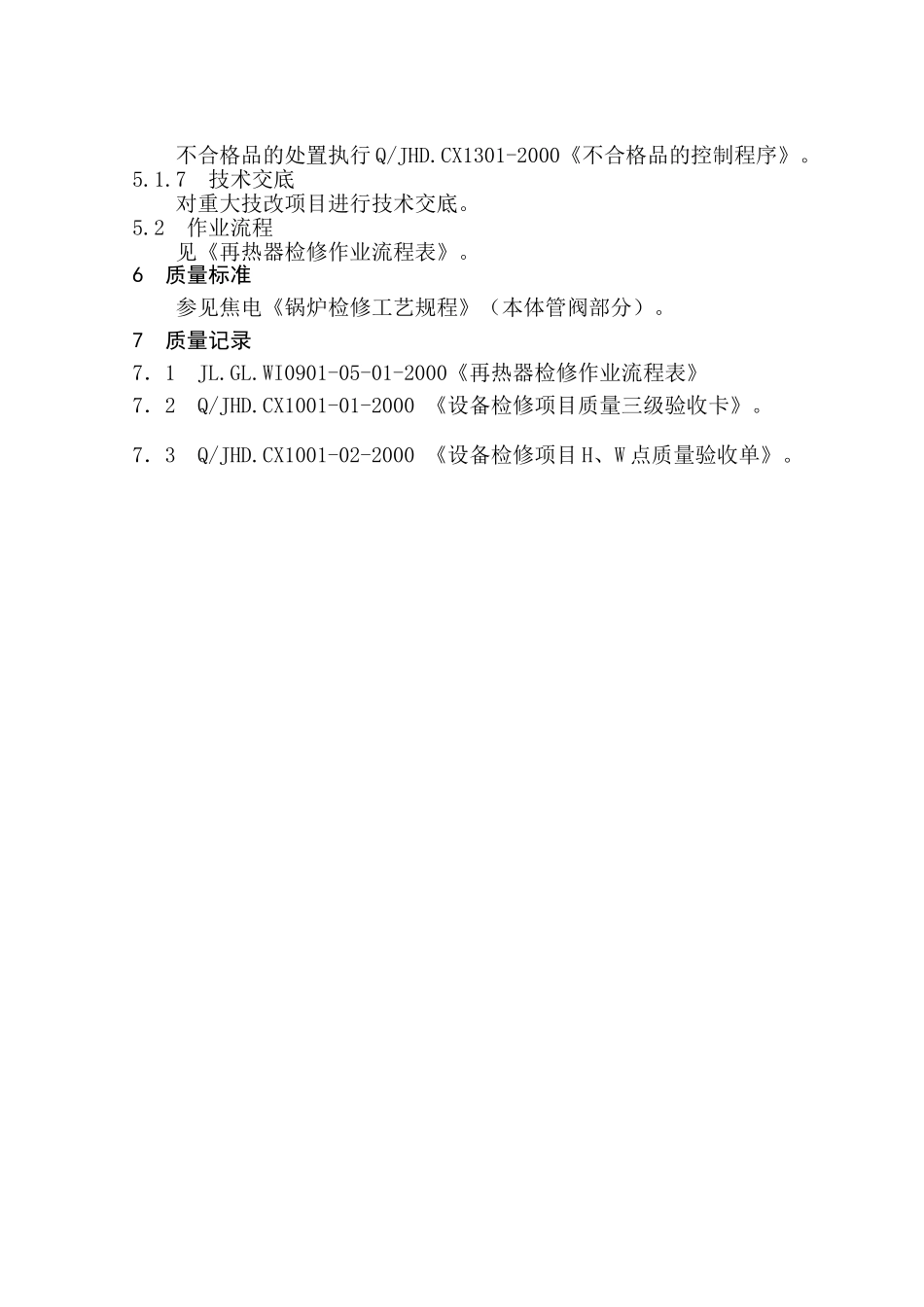

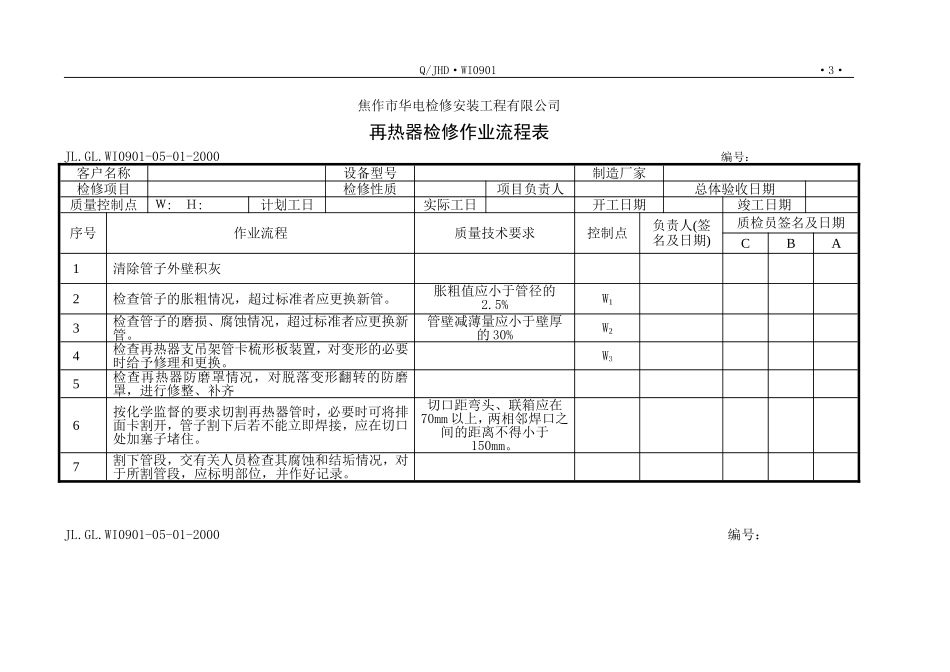

焦作市华电检修安装工程有限公司质量体系文件再热器检修作业指导书Q/JHD.GL.ZY0901-05-20001目的1．1规范检修行为，确保再热器检修质量符合规定要求。1．2本作业指导书为所有参加本项目工作人员所必须遵循的质量保证程序。2适用范围适用于125MW、200MW、300MW机组锅炉再热器的检修工作。3术语本作业指导书无特殊技术术语。4人员资质、职责与权限4．1人员资质工作人员需是专业从事电站锅炉本体检修，且通过技能资格审查。4．2职责与权限4.2.1施工负责人：组织得当，分工明确，对安全质量负责。4.2.2技术员：做好记录，确保记录真实、准确、工整。4.2.3安全员：按安规要求对检修工的安全进行监护。4.2.4QC人员：负责项目质量验收、签证。5作业要求５．１作业准备5.1.1备品备件及材料备品备件及材料的管理执行Q/JHD.CX0801-2000《产品的标识和可追溯性控制程序》。5.1.2工、机具根据作业要求及客户设备状况配备工作机、具。5.1.3图纸资料设备图纸资料存放于客户档案室（借阅）。5.1.4环境检修工作环境执行Q/JHD.CX0903-2000《检修工作环境控制程序》。5.1.5工作票工作票的办理和检查验证应遵守《电业安全工作规程》的规定。5.1.6不合格品GB/T19002─1994idtISO9002:1994不合格品的处置执行Q/JHD.CX1301-2000《不合格品的控制程序》。5.1.7技术交底对重大技改项目进行技术交底。5.2作业流程见《再热器检修作业流程表》。6质量标准参见焦电《锅炉检修工艺规程》（本体管阀部分）。7质量记录7．1JL.GL.WI0901-05-01-2000《再热器检修作业流程表》7．2Q/JHD.CX1001-01-2000《设备检修项目质量三级验收卡》。7．3Q/JHD.CX1001-02-2000《设备检修项目H、W点质量验收单》。Q/JHD·WI0901·3·焦作市华电检修安装工程有限公司再热器检修作业流程表JL.GL.WI0901-05-01-2000编号：客户名称设备型号制造厂家检修项目检修性质项目负责人总体验收日期质量控制点Ｗ:Ｈ:计划工日实际工日开工日期竣工日期序号作业流程质量技术要求控制点负责人(签名及日期)质检员签名及日期CBA1清除管子外壁积灰2检查管子的胀粗情况，超过标准者应更换新管。胀粗值应小于管径的2.5%W13检查管子的磨损、腐蚀情况，超过标准者应更换新管。管壁减薄量应小于壁厚的30%W24检查再热器支吊架管卡梳形板装置，对变形的必要时给予修理和更换。W35检查再热器防磨罩情况，对脱落变形翻转的防磨罩，进行修整、补齐6按化学监督的要求切割再热器管时，必要时可将排面卡割开，管子割下后若不能立即焊接，应在切口处加塞子堵住。切口距弯头、联箱应在70mm以上，两相邻焊口之间的距离不得小于150mm。7割下管段，交有关人员检查其腐蚀和结垢情况，对于所割管段，应标明部位，并作好记录。JL.GL.WI0901-05-01-2000编号：Q/JHD·WI0901·4·8用坡口工具制出再热器管两端起口，然后再配制一段新管焊上并恢复割开的排面卡，焊后需进行必要的热处理。坡口为30—35°对口间隙应在1—3mm，错口应小于0.5mm，在距焊缝中心200mm处弯曲值应小于3mm。W49联系金相人员对焊口进行探伤。H注：１、Ｗ点必须经Ｃ、Ｂ两级质检人员签字。２、Ｈ点必须经Ｃ、Ｂ、Ａ三级签字（Ｃ为班组，Ｂ为分公司，Ａ为总公司）
