16课题六--CAM加工VIP免费

16课题六--CAM加工_第1页
1/9
16课题六--CAM加工_第2页
2/9
16课题六--CAM加工_第3页
3/9

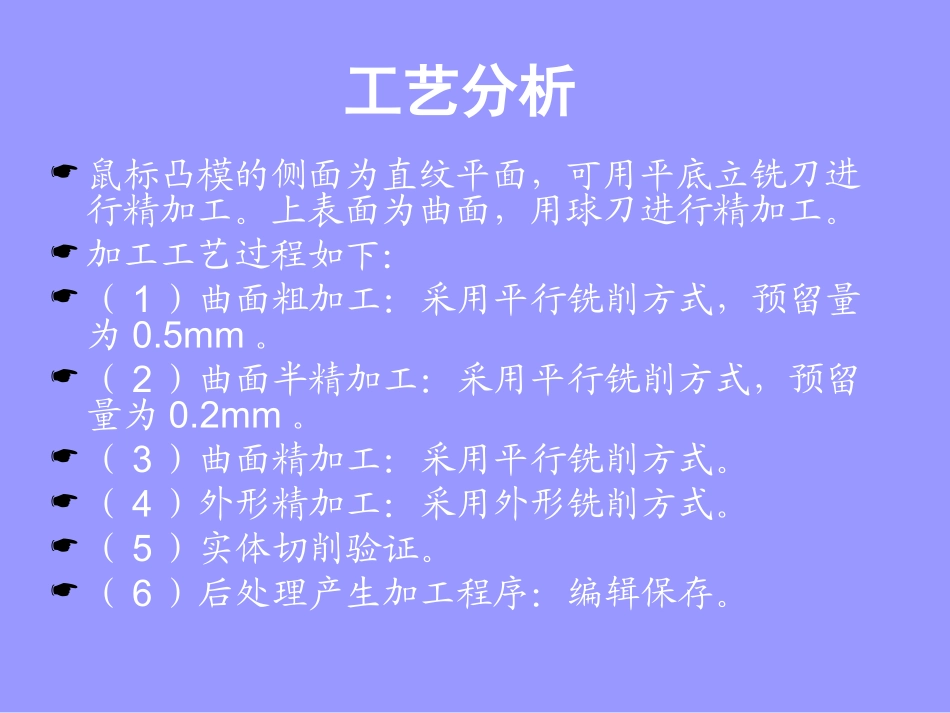

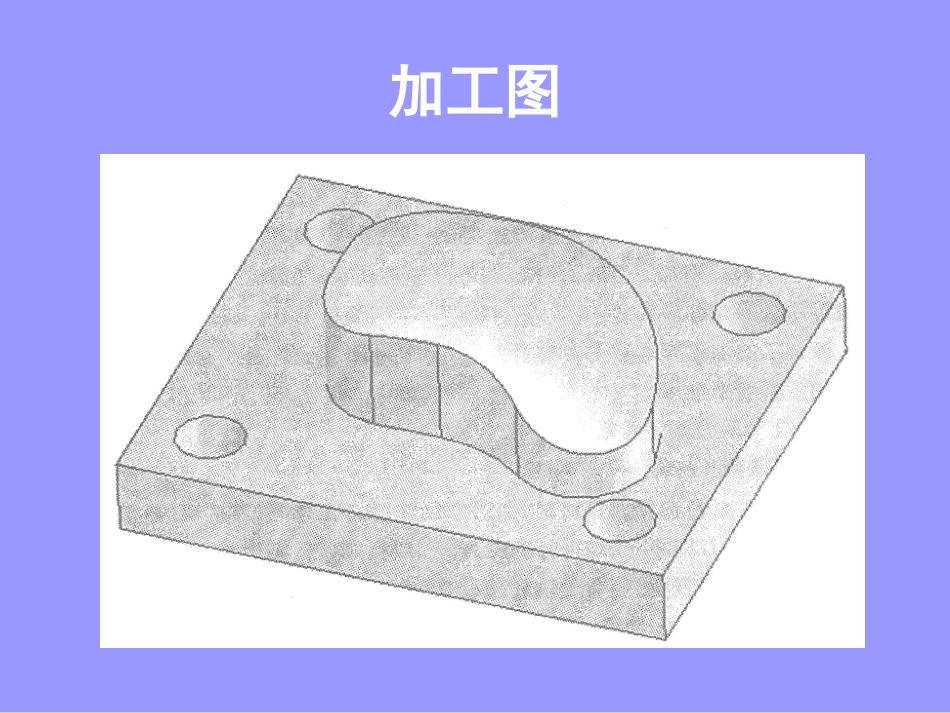

课题六CAM加工加工中心编程与操作加工图工艺分析鼠标凸模的侧面为直纹平面,可用平底立铣刀进行精加工。上表面为曲面,用球刀进行精加工。加工工艺过程如下:(1)曲面粗加工:采用平行铣削方式,预留量为0.5mm。(2)曲面半精加工:采用平行铣削方式,预留量为0.2mm。(3)曲面精加工:采用平行铣削方式。(4)外形精加工:采用外形铣削方式。(5)实体切削验证。(6)后处理产生加工程序:编辑保存。工序表顺序号加工内容刀号刀具规格与类型SFH余量1曲面粗加工T1Ф20圆鼻刀20001000H010.52曲面半精加工T2Ф20圆鼻刀20001000H020.23曲面精加工T3Ф12球刀2400600H0204外形精加工T4Ф10立铣刀1000100H030数据线的连接FANUC系统一般采用9针与25针相连的数据线,其接线图如图6-2(A)所示。SIEMENS系统一般采用9针与9针相连的数据线,其接线图如图6-2(B)所示。传送参数的设置(1)FANUC0i-MC系统1)选择编辑方式,并按下机床操作面板上“PROG”铵钮。2)依次按下CRT显示屏下方的[操作]、右扩展软键。3)录入程序号O****。4)依次按下CRT显示屏下方的[READ]、[EXEC]软键。5)进入Mastercam软件传输菜单:档案----下一页----传输。6)设置传送参数,如图6-3所示。7)按“传送”按钮,查找要传送的程序保存名称,按“打开”,程序被传送至机床。(2)SIEMENS802D系统专用软件为PCIN。如图6-4所示。1)按下机床操作面板上“PROGMAN”按钮,进入程序管理界面。2)按CRT显示屏右侧的[读入]软键。3)打开PCIN软件,按“SendData”键。4)查找要传送的程序保存名称,按“打开”,程序被传送至机床。
