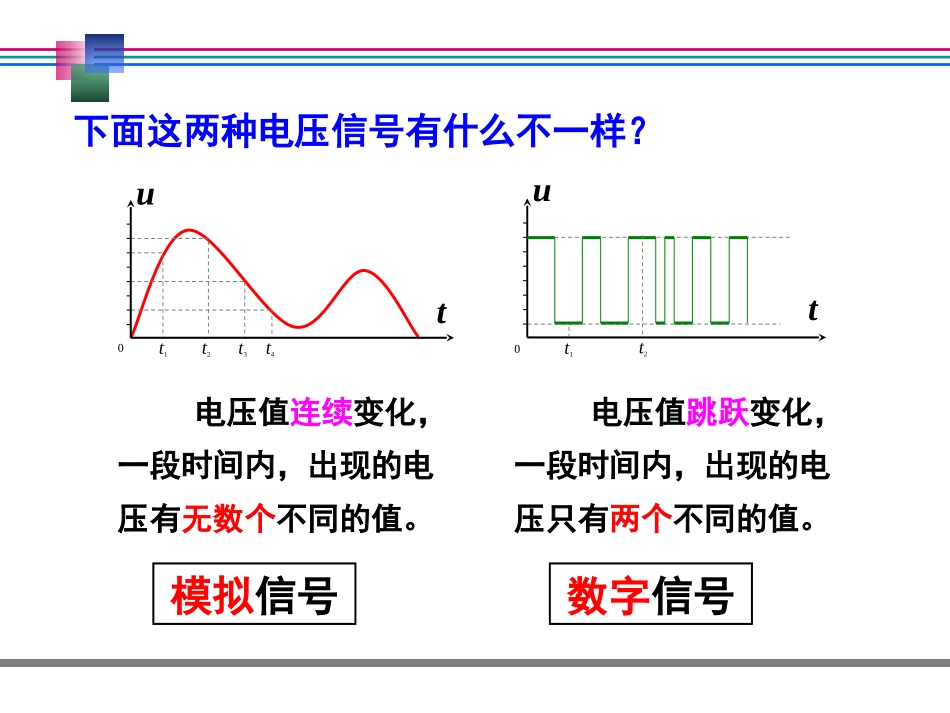

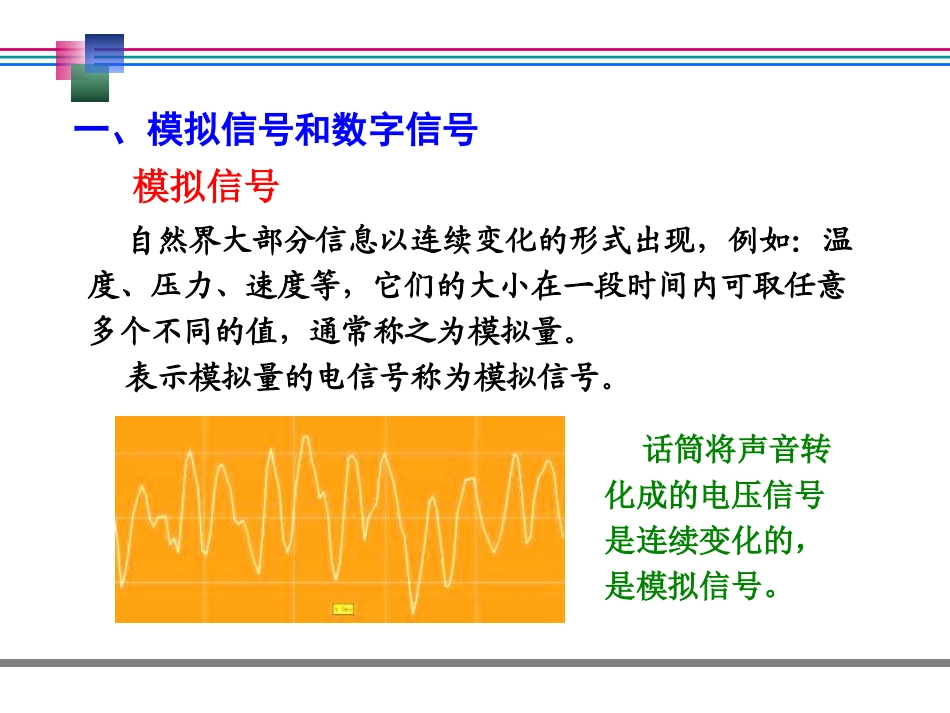

2.1简单的逻辑电路蕲春实验中学第三课件制作室QQ:893007068下面这两种电压信号有什么不一样？tut10t2t3t4t1t20ut电压值连续变化，一段时间内，出现的电压有无数个不同的值。电压值跳跃变化，一段时间内，出现的电压只有两个不同的值。模拟信号数字信号模拟信号自然界大部分信息以连续变化的形式出现，例如：温度、压力、速度等，它们的大小在一段时间内可取任意多个不同的值，通常称之为模拟量。表示模拟量的电信号称为模拟信号。一、模拟信号和数字信号话筒将声音转化成的电压信号是连续变化的，是模拟信号。还有一类量在数值上以离散的形式存在，它们的大小在一段时间内只能取一些特定的值（目前常见的是只取两个不同的值，用0和1来表示），通常称之为数字量。表示数字量的电信号称为数字信号。数字信号四位二进制计数器中各计数位的电压信号变化时序图，是数字信号。模拟信号与数字信号的转换A／D转换模拟信号（Analog）数字信号（Digital）000001000101100010010111001100110101010000100000音乐(模拟信号）数字信号声卡处理模拟信号的电路称为模拟电路。处理数字信号的电路称为数字电路。数字电路中有一类具有逻辑运算和逻辑判断功能的电路，称为逻辑电路。逻辑电路主要研究输入信号和输出信号之间的逻辑关系。最基本的是三种门电路，即“与”门电路、“或”门电路、“非”门电路。二、逻辑门电路数字电路逻辑电路门电路“与”门“或”门“非”门门电路都有一个或多个输入端，一个输出端，输出端的信号由输入端的信号通过某种逻辑关系确定。我们暂时不学习其内部电路结构，而只研究其完成的逻辑功能，故把门电路用一个框表示。用与其相接的线表示输入端和输出端。ABY&这就是“与”门电路的示意图，它有两个输入端A、B和一个输出端Y。（框中的“&”是与门的符号，“与”门至少有两个输入端）“与”门电路能完成一种什么样的逻辑功能呢？1、与门(ANDgate)输入A和B有种组合。输入端是控制条件，高电压表示条件满足，用“1”表示，反之用“0”表示。输出端是控制结果，高电压表示结果发生，用“1”表示，反之用“0”表示。只有当所有的条件都满足（为“1”）时，事件才能发生（为“1”）。这样一种输出和输入的关系，就称为“与”逻辑关系。能实现“与”逻辑的电路称为“与”门电路。输入输出ABY000010100111“与”门真值表条件和结果记录成表格，称为真值表。实验4ABY≥1这就是“或”门电路的示意图，它有两个输入端A、B和一个输出端Y。（框中的“≥1”是或门的符号，“或”门至少有两个输入端）当然，“或”门内部电路跟“与”门内部电路是不同的。“或”门电路能完成一种什么样的逻辑关系呢？2、或门(ORgate)输入A和B有4种组合。输入端是控制条件，高电压表示条件满足，用“1”表示，反之用“0”表示。输出端是控制结果，高电压表示结果发生，用“1”表示，反之用“0”表示。只要至少有一个条件满足（为“1”）时，事件就能发生（为“1”）。这样一种输出和输入的关系，就称为“或”逻辑关系。能实现“或”逻辑的电路称为“或”门电路。输入输出ABY00011011“或”门真值表这是“或”门真值表。实验0111AY1这就是“非”门电路的示意图，它只有一个输入端A和一个输出端Y。（框中的“1”和输出端的“O”是或门的符号，“非”门只有一个输入端）也有把“O”标在输入端的，意义是一样的。“非”门电路能完成一种什么样的逻辑关系呢？3、非门(NOTgate)输入A只有2种可能。输入端是控制条件，高电压表示条件满足，用“1”表示，反之用“0”表示。输出端是控制结果，高电压表示结果发生，用“1”表示，反之用“0”表示。条件满足（为“1”）时，事件就不能发生（为“0”）。条件不满足（为“0”）时，事件就能发生（为“1”）。这样一种输出和输入的关系，就称为“非”逻辑关系。能实现“非”逻辑的电路称为“非”门电路。输入输出AY01“非”门真值表这是“非”门真值表。实验104、小结ABY&AY1ABY≥1电路符号逻辑关系逻辑表达式“与”门电路全高才高见低就低Y=A·B“或”门电路见高就高全低才低Y=A+B“非”门电路入高出低出入相反Y=A真值表和波形图（时序图）输入输出xyz00011011输入x输...
