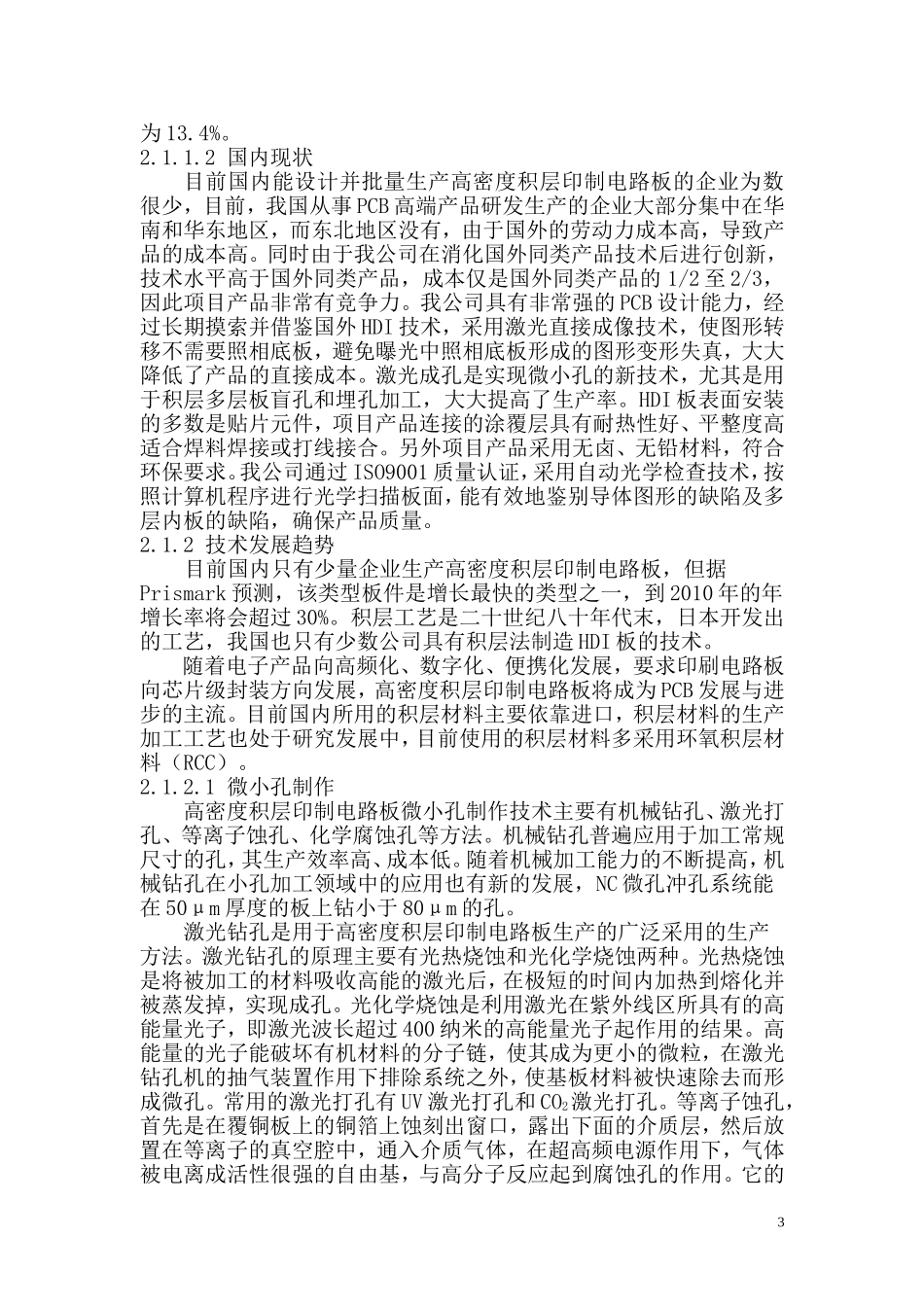

××市××有限公司高密度积层印制电路板技术改造项目资金申请报告二○○九年二月1、项目单位的基本情况和财务状况1．1项目单位基本情况××××市××××有限公司成立于1993年，主营业务是生产加工PCB印制电路板，注册资金1000万元，现有资产3300万元；2007年被认定为辽宁省高新技术企业。现有员工200人，其中大专以上学历102人，公司专业从事研发的技术骨干、高级工程师9人，工程师28人。公司总经理××××，是负责HDI高密度积层印制电路板项目技术负责人，教授级高级工程师，具有多年的产品研发和项目管理的实践经验，曾多次担任国家级及省部级重点项目的负责人，曾担任国家863红外成像技术项目的负责人，多次获得省部级科技进步奖，并在国家一级学术杂志和刊物上发表多篇学术论文。以印刷线路板为依托，研制和开发高密度积层印制电路板，开拓印刷线路板行业的新领域，填补印刷线路板行业的空白。公司注册地址为××××高新区永宁街16号，占地面积1.3万平方米，建筑面积3000平方米。企业为1有限公司，主管单位为××××高新区管委会。1．2项目单位财务状况近三年来销售收入、利润、税金、固定资产情况：2007年末公司总资产2739万元，总负债1629万元，固定资产总额1604万元，总收入1237万元，产品销售收入1237万元,上缴利税169万元。2008年产值1348万元，利税219万元。2009年产值1743万元，实现利税253万元。现企业固定资产原值2119万元、企业固定资产净值717万元。2、项目的基本情况2.1项目建设背景HDI（HighDensityInterconnect）高密度积层印制板是目前增长最快的印制板品种之一，它是高科技电子产品的基础部件。由于电子产品不断小型化、功能强大化，因此要求PCB板从原来的单双面板不断地向高密度积层化方向发展，它可以极大地减少装置重量和体积。2.1.1国内外现状和技术发展趋势HDI高密度互联印制板除了在移动电话领域中应用外，还大量应用于照相等娱乐产品，高级电脑，高终端工作站等高性能产品，以及军事、航天等恶劣环境中的产品。目前我国高密度积层印制电路板研发与生产状况落后于发达国家,随着电子产品向高频、数字、便携化方向发展，移动电话的主板生产已开始规模化，国内HDI板的技术发展据预测到2010年，年增长率将会超过30%。HDI板将成为印刷电路板的发展与进步的主流。国内所用的积层材料主要依靠进口，而我国生产加工工艺主要处于研究发展中。目前我省尚无生产高密度积层印制电路板的企业，我公司通过派技术人员出国学习，并在将国外的先进技术进行消化吸收的基础上再创新。2.1.1.1国外现状在国外高密度积层印制电路板经过十几年的快速发展，在技术上仍然充满着蓬勃发展的活力。它的最大应用市场是手机市场，一直保持着快速增长的势头，尤其是日本CMK公司、ク口一八一电子工业公司走在移动电话用高密度积层板技术的前沿，台湾、韩国次之。如日本的CMK公司、ク口一パ一电子工业公司已开发出0.30mm间距的CSP所对应的封装基板。上述两个厂家的封装基板的L/S均为30μm/30μm，端点之间布设了两条导线。目前日本各个手机主板生产厂普遍达到20μm厚的导电层；有的厂家如大日本印刷、松下电器、ク口一八一电子工业等已能够将导电层，制造得小于20μm。目前，在手机主板的电路形成工艺法上,日本还是以减成法为主流。板的导电层，制作完成后的最薄制作工艺的极限为27μm左右，这样的导电层厚度，对于制作微细的线路（如L/S小于50μm/50μm）形成了障碍。据市场研究公司Gartner公布的数据，2006年全球手机销售量为9.908亿部，比2005年的8.166亿部增长21.3%，2007年销售量可达到12亿部。在3G方面，未来平均年增长率将超过50%。此外在轻、薄、短、小及多功能化的趋势下，手机对2+N+2高阶HDI板的需求加剧，Prismark预计，2005年～2010年全球HDI印制线路板的平均增长率2为13.4%。2.1.1.2国内现状目前国内能设计并批量生产高密度积层印制电路板的企业为数很少，目前，我国从事PCB高端产品研发生产的企业大部分集中在华南和华东地区，而东北地区没有，由于国外的劳动力成本高，导致产品的成本高。同时由于我公司在消化国外同类产品技术后进行创新，技术水平高于国外同类产品...
